3.2 Установка УАТС
Руководство по установке
109
Соединение блоков
Для системы из 4 блоков необходимо установить дополнительную плату BUS-M и платы BUS-ME
в основной блок. Для подключения блоков подключите кабели системной шины (поставляемые
с платой BUS-M или платой BUS-ME) к слоту платы BUS-M. Затем подключите другой конец каждого
кабеля шины к плате BUS-S, установленной в каждом блоке расширения.
Дополнительную информацию о платах см. в разделах "3.5.1 Плата BUS-M (KX-TDA6110)",
"3.5.2 Плата BUS-ME (KX-TDA6111)" и "3.6.1 Плата BUS-S".
Примечание
При установке или удалении платы BUS-M убедитесь, что источник питания постоянным током
выключен.
1.

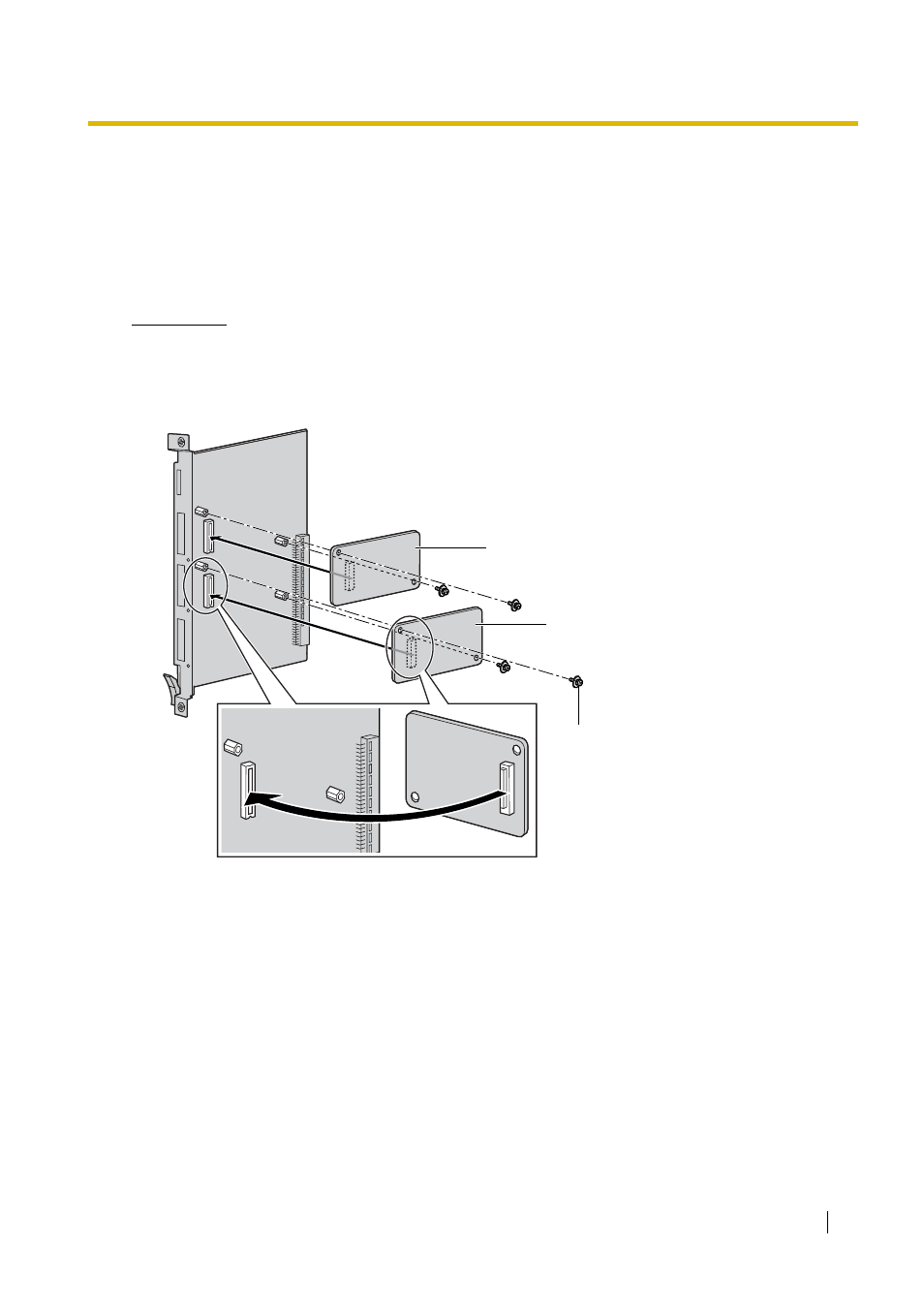

Установите 2 платы BUS-ME на плату BUS-M, как показано ниже.
вставить
Плата BUS M
Винт
Плата BUS ME
(для блока расширения 3)
Плата BUS ME
(для блока расширения 2)
