3.8 Информация о платах физических внутренних линий
Руководство по установке
197
3.8.7
Плата CSLC16 (KX-TDA0177), плата ESLC16
(KX-TDA6174), плата EMSLC16 (KX-TDA6175) и плата
ECSLC24 (KX-TDA6178)
Функция
Дополнительные детали и компоненты, поставляемые пользователем
Дополнительные детали (в комплекте поставки): винты х 2, ферритовый сердечник х 1
Компоненты, поставляемые пользователем (не входят в комплект поставки): кабель
с разъемом типа "амфенол"
Примечания
•
Для подключения к плате EMSLC16 рекомендуется выбрать телефонный аппарат Panasonic
с индикатором ожидающего сообщения (например, KX-T7710).
•
Присоедините входящий в комплект поставки ферритовый сердечник к кабелю. См. раздел
"3.2.15 Присоединение ферритового сердечника".
•
Информацию о подключении разъема типа "амфенол" см. в разделе "3.2.16 Закрепление
разъема типа "амфенол"".
•
Информацию о переключении при исчезновении питания см. в разделе "3.17.1 Подключения
при исчезновении питания".
CSLC16:
16-портовая плата внутренних линий для ТА с Caller ID (FSK). Имеет 4 порта
переключения при исчезновении питания (PFT).
ESLC16:
16-портовая плата внутренних линий для ТА. Имеет 4 порта переключения
при исчезновении питания (PFT).
EMSLC16: 16-портовая плата внутренних линий для ТА с индикатором ожидающего сообщения.
Имеет 4 порта переключения при исчезновении питания (PFT). Выходное напряжение
для управления индикатором ожидающего сообщения: 160 В/90 В.
ECSLC24: 24-портовая плата внутренних линий для ТА с Caller ID (FSK). Имеет 4 порта
переключения при исчезновении питания (PFT). Может устанавливаться только в тех
блоках, в которых установлен PSU-L.

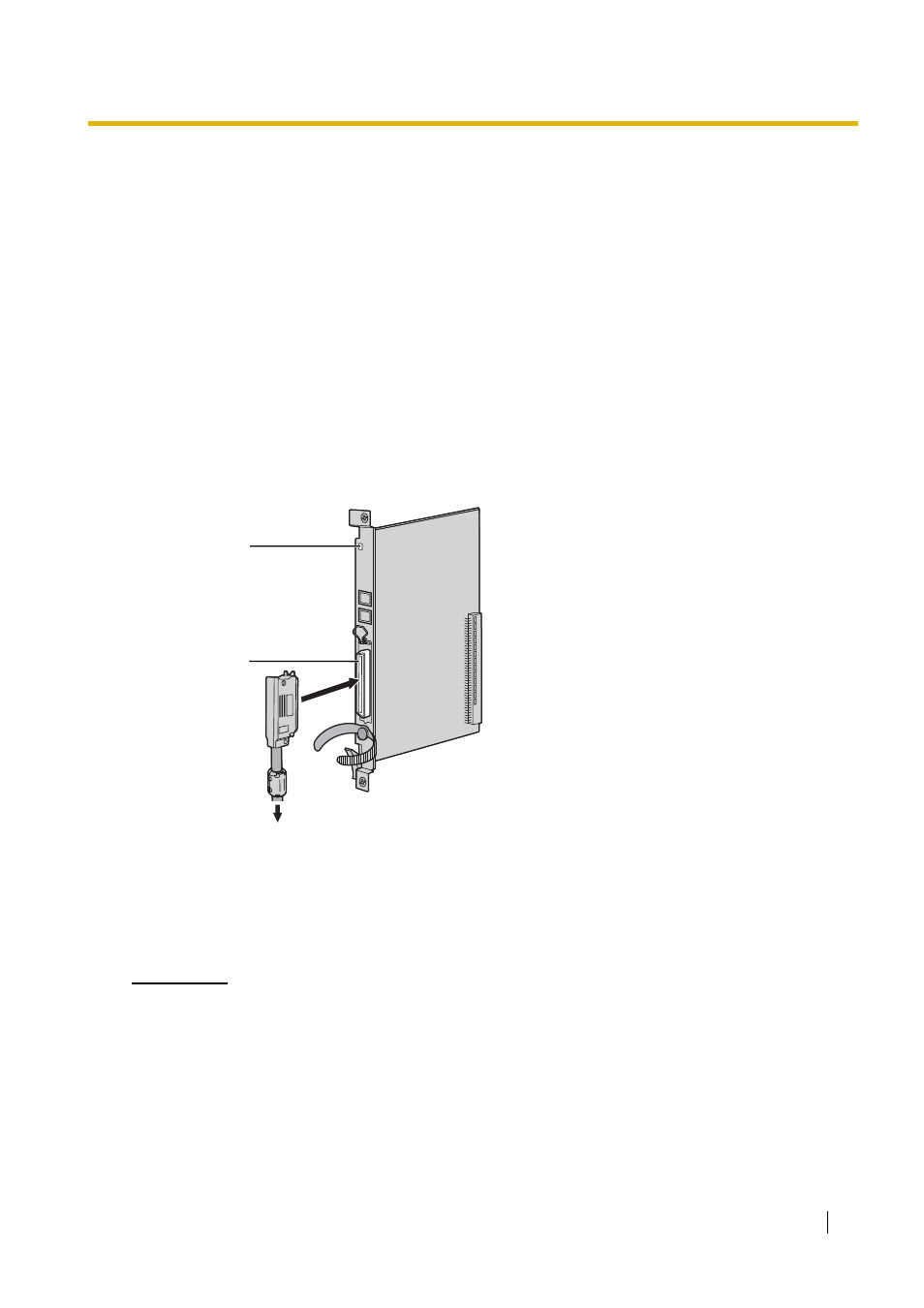

Светодиодный
индикатор
Разъем типа
"амфенол"
К внутренним линиям
