3.13 Подключение микросотовых терминалов DECT 6.0
304
Руководство по установке
4.
После установки DIP-переключателей подключите к сотовой станции внешний блок питания/
батарейный блок через адаптер источника питания, либо подключите ее к УАТС.
ПРЕДУПРЕЖДЕНИЕ
Внешний блок питания должен быть подключен к электрической розетке
переменного тока, установленной в вертикальном положении или на полу.
Не подключайте внешний блок питания к электрической розетке переменного
тока, установленной на потолке, поскольку это может привести к разъединению
этих устройств под собственным весом блока питания.
Примечание
•
В случае KX-TDA0158 проводить исследование площадки с использованием батарейного
блока НЕ рекомендуется.
•

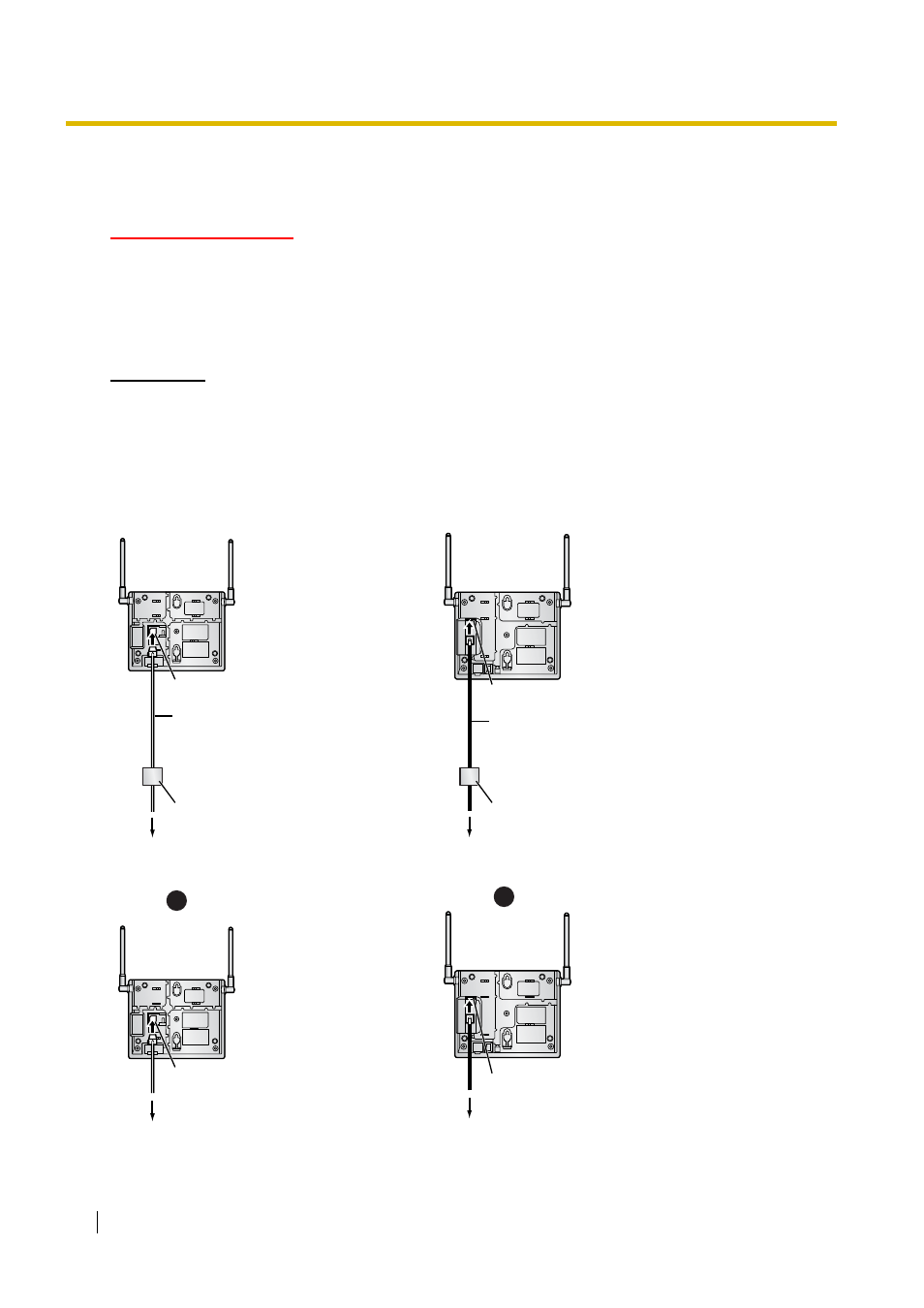

Если на шаге 3 переключатель выбора источника питания был установлен в положение
"ON", подключите сотовую станцию к внешнему блоку питания/батарейному блоку. Если
переключатель был установлен в положение OFF, подключите сотовую станцию к УАТС.
KX-TDA0155
KX-TDA0158
или
К внешнему блоку питания (
KX-A11/
KX-TCA1
)/батарейному блоку
(PSZZTD142CE)
Адаптер источника питания
(PSZZ1TDA0142)
Модульный разъем RJ11
Модульный разъем RJ11
Телефонный шнур
К УАТС
Модульный разъем RJ11
Модульный разъем RJ45
К внешнему блоку питания (KX A11)/
батарейному блоку (PSZZTD142CE)
К УАТС
Адаптер источника питания
(PSZZ1TDA0142)
Модульный разъем RJ45
Телефонный шнур
(PSJA1017Z)
Модульный разъем RJ11
или
