3.10 Подключение внутренних линий
Руководство по установке
219

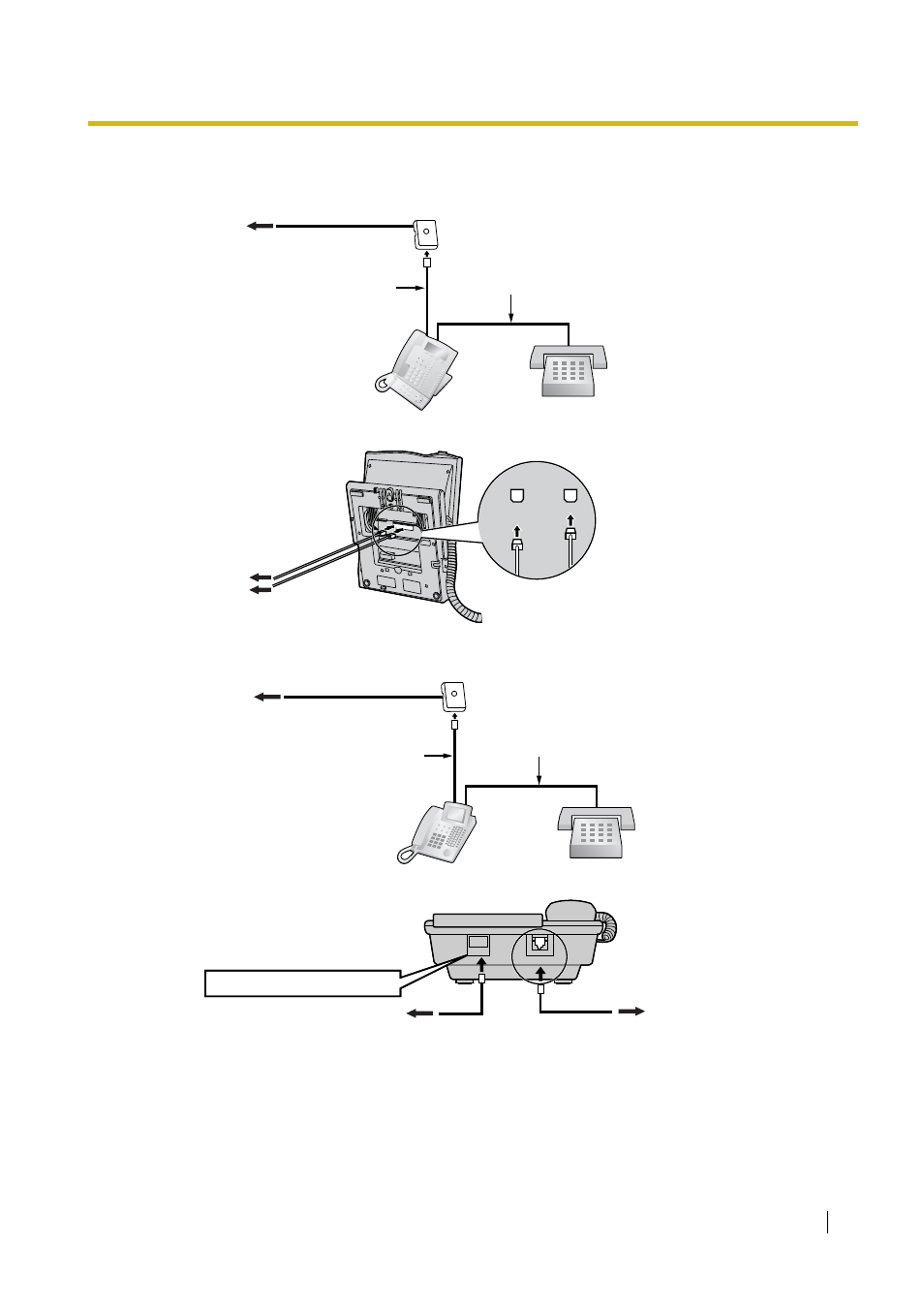

С помощью порта дополнительного устройства
При использовании ЦСТ моделей серии KX-T7600 (за исключением KX-T7665)
При использовании других ЦСТ (за исключением KX-T7560 и KX-T7565)
К плате DHLC8
ЦСТ
ТА
К плате DHLC8
К ТА
2 проводный кабель
Подключите контакты "T" и "R".
4 проводный кабель
Подключите контакты
"T", "R", "D1" и "D2".
TO MAIN UNIT/
PABX
TO TEL
К плате DHLC8
ЦСТ
ТА
К плате DHLC8
К ТА
2 проводный кабель
Подключите контакты "T" и "R".
4 проводный кабель
Подключите контакты
"T", "R", "D1" и "D2".
TO TEL
TO EMSS или TO MAIN UNIT
