3.2 Установка УАТС
Руководство по установке
71
Соединение блоков
Для системы из 2 блоков необходимо установить дополнительную плату BUS-M в основной блок.
Для подключения блоков подключите кабель системной шины (поставляемый с платой BUS-M)
к нижнему слоту платы BUS-M. Затем подключите другой конец кабеля к плате BUS-S в блоке
расширения 1.
Дополнительную информацию о платах см. в разделах "3.5.1 Плата BUS-M (KX-TDA6110)" и
Примечание
При установке или удалении платы BUS-M убедитесь, что источник питания постоянным током
выключен.

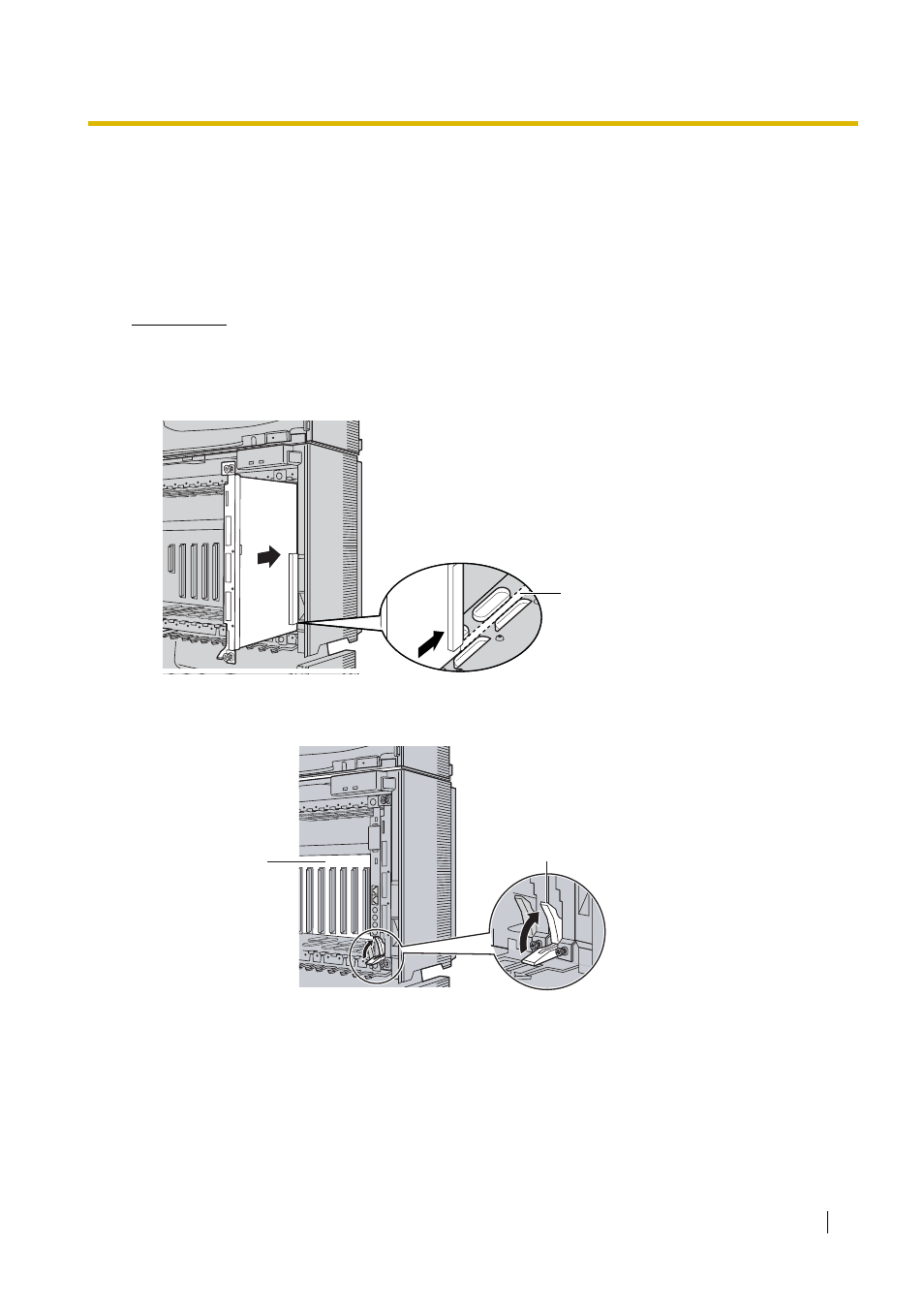

1.
Вставьте плату BUS-M по направляющим в слот платы BUS-M (крайний правый слот) основного
блока.
2.
Поверните фиксатор в направлении, показанном на рисунке стрелкой, для надежной состыковки
платы BUS-M с разъемом на материнской плате.
Направляющая
Фиксатор
Материнская
плата
