3.2 Установка УАТС
Руководство по установке
123
Подключение резервных аккумуляторных батарей
Существует 2 способа подключения резервных аккумуляторных батарей:
a.
подключение нескольких блоков к одному набору резервных аккумуляторных батарей;
b.
подключение каждого блока к собственному набору резервных аккумуляторных батарей.

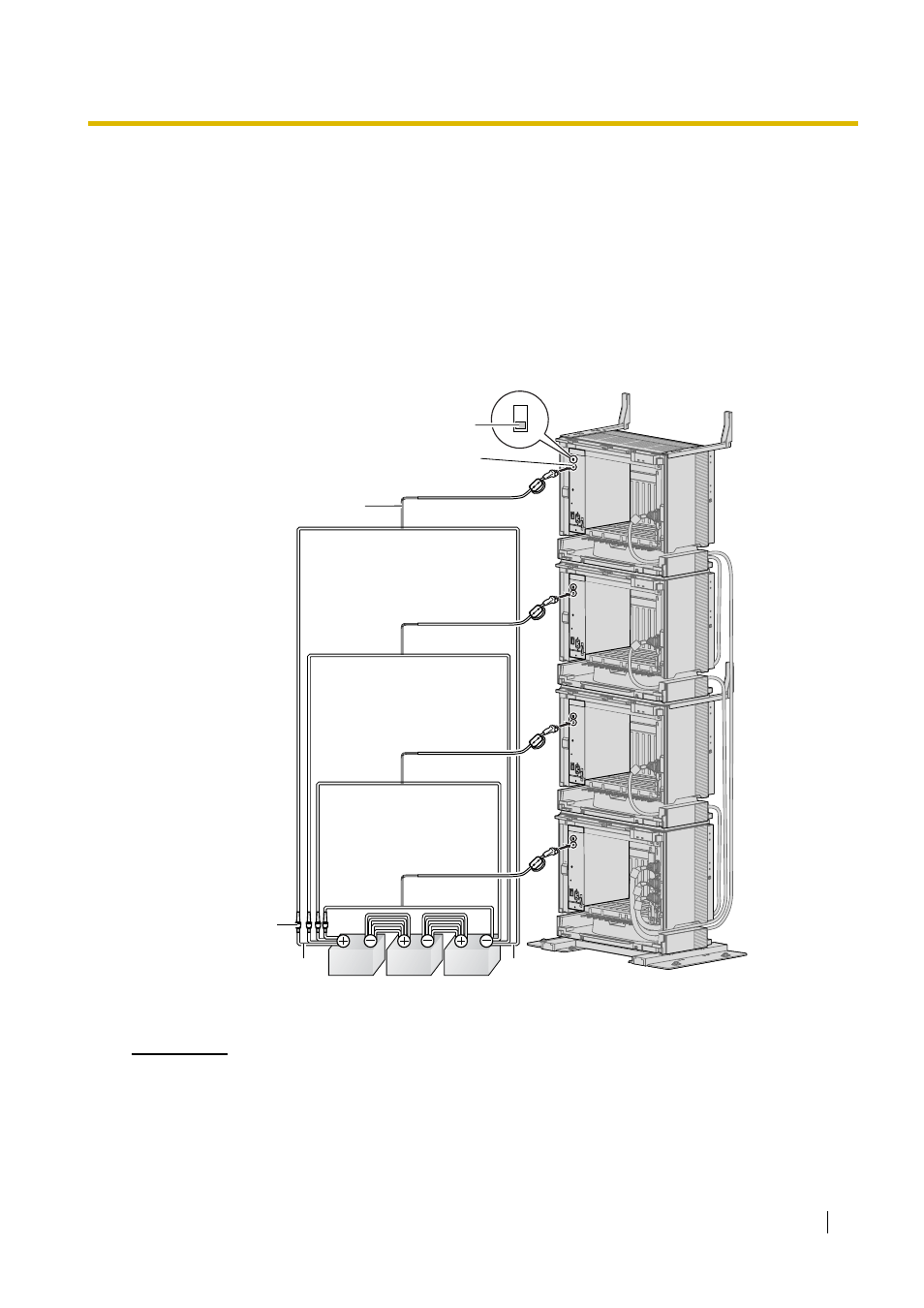

Подключение нескольких блоков к одному набору резервных аккумуляторных батарей
1.
Переведите выключатель батарейного питания на блоке питания в положение OFF
("Выключено").
2.
Подключите кабели аккумуляторных батарей к набору из 3 идентичных резервных
аккумуляторных батарей.
Примечания
•
При подключении резервных аккумуляторных батарей удостоверьтесь, что количество
используемых кабелей резервных аккумуляторных батарей, включая кабели между
батареями, совпадает с количеством установленных блоков. Например, если установлено
4 блока, к каждой клемме каждой аккумуляторной батареи должны быть подключены
4 кабеля, как показано выше.
Красный
Черный
Разъем для кабеля батареи
Выключатель
батарейного питания
Кабель аккумуляторной
батареи
Предохранитель
Резервные аккумуляторные батареи
(VRLA 12 В пост. тока x 3)
ON
OFF
