4.2 Подключение ПК
340
Руководство по установке
ПРЕДОСТЕРЕЖЕНИЕ
В целях защиты системы необходимо иметь в виду следующее:
1.
Удостоверьтесь, что корпуса обоих разъемов (корпусная земля) переходного кабеля
RS-232C (экранированный кабель)/кабеля USB являются токопроводящими.
В противном случае проверьте, что корпуса обоих разъемов надежно закреплены.
2.
Если это невозможно, соедините корпус УАТС с корпусом ПК при помощи провода
заземления, чтобы устранить разницу в электрических потенциалах.
Примечание
Информацию о назначении контактов и максимальной длине кабелей см. в разделе
"3.15.1 Подключение периферийных устройств".

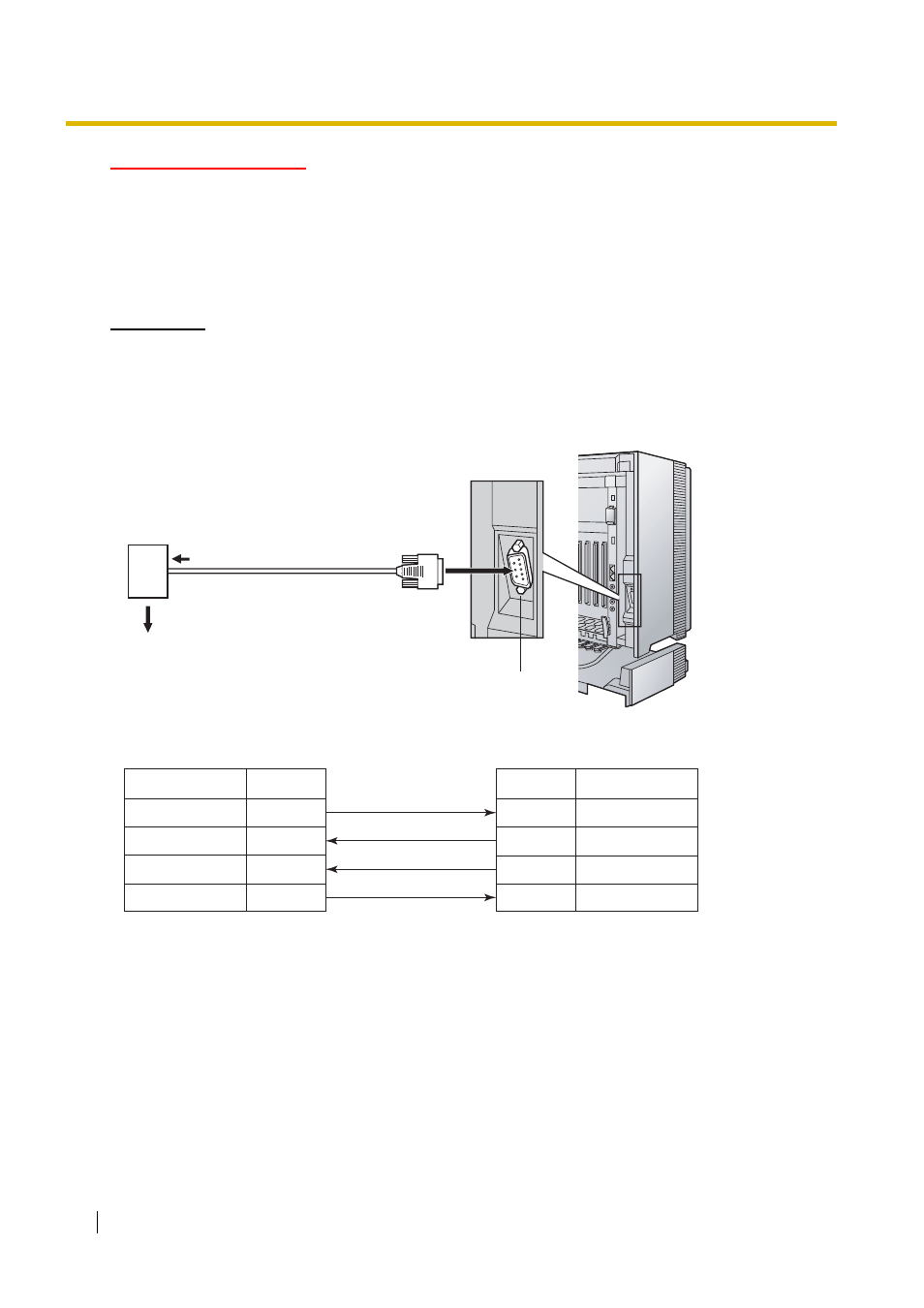

Подключение внешнего модема
3
2
20
6
RD (RXD)
SD (TXD)
ER (DTR)
DR (DSR)
2
RD (RXD)
3
SD (TXD)
4
ER (DTR)
6
DR (DSR)
К порту RS 232C (25 контактов)
К порту внешней линии/
внутренней линии УATC,
назначенному адресатом
внешней линии
Модем
К порту RS 232C
(9 контактов)
Внешний модем (25 контактов)
Название сигнала № контакта
№ контакта
УАТС (9 контактов)
Название сигнала
