3.12 Подключение микросотовых терминалов 2,4 ГГц
280
Руководство по установке
С использованием платы DHLC/DLC

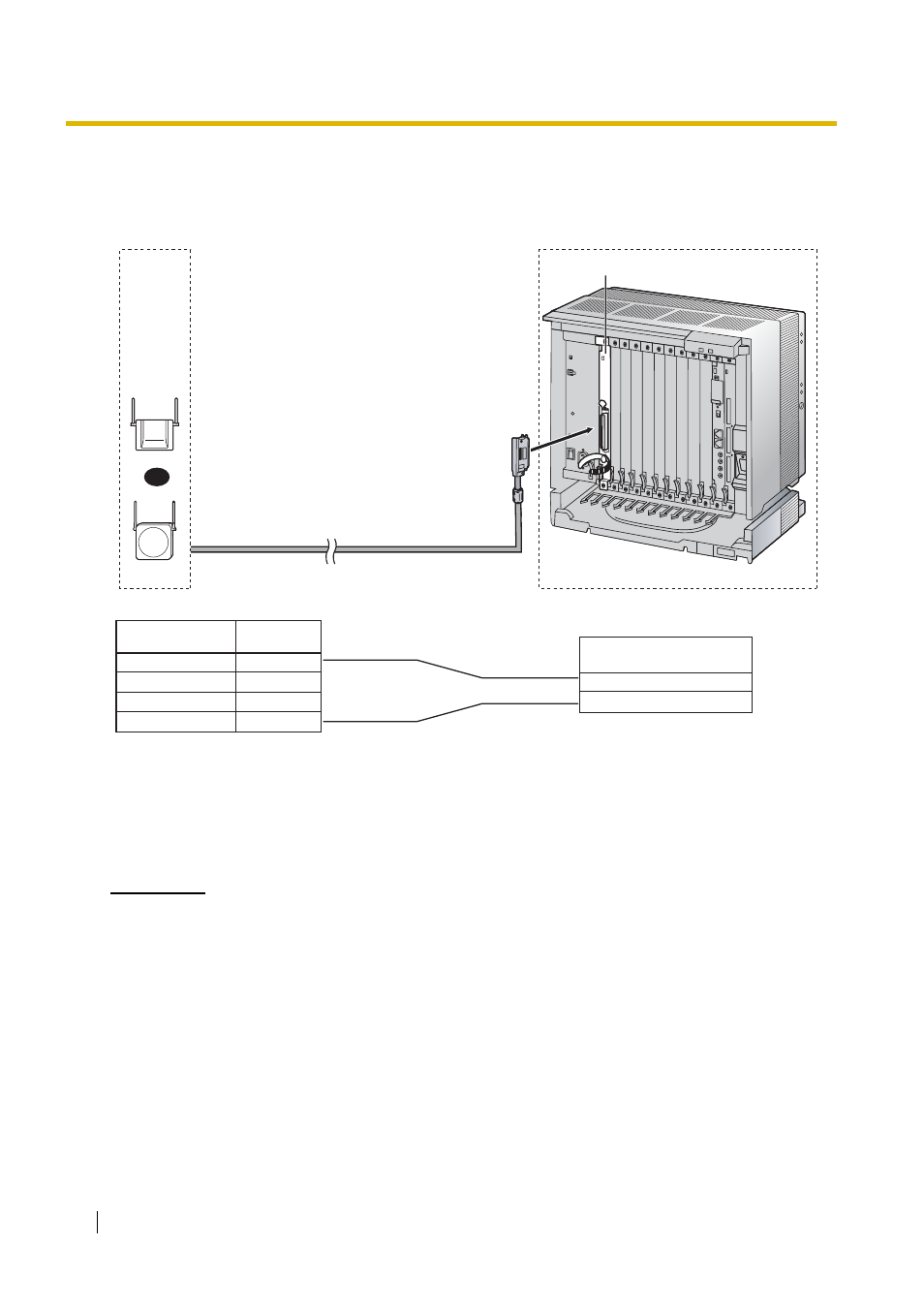

При подключении сотовой станции к УATC руководствуйтесь приведенной ниже информацией.
KX-TDA0151/KX-TDA0141
Дополнительные детали и компоненты, поставляемые пользователем для сотовой
станции
Дополнительные детали (в комплекте поставки): винты х 2, шайбы х 2
Компоненты, поставляемые пользователем (не входят в комплект поставки): кабель
с разъемом RJ11
Примечание
Для получения информации о плате DHLC или плате DLC см. разделы "3.8.2 Плата DHLC8 (KX-
TDA0170)", "3.8.3 Плата DLC8 (KX-TDA0171)" или "3.8.4 Плата DLC16 (KX-TDA0172)".
или
Кабель
ø 0,4 мм:
ø 0,5 мм:
ø 0,6 мм:
CAT 5:
Макс. длина
222 м
347 м
500 м
347 м
D1
D2
Название
сигнала
Плата DHLC/DLC
("амфенол")
1
2
3
4
D1
D2
Сотовая станция (RJ11)
№
контакта
Название
сигнала
Плата DHLC8
