3.2 Установка УАТС
136
Руководство по установке

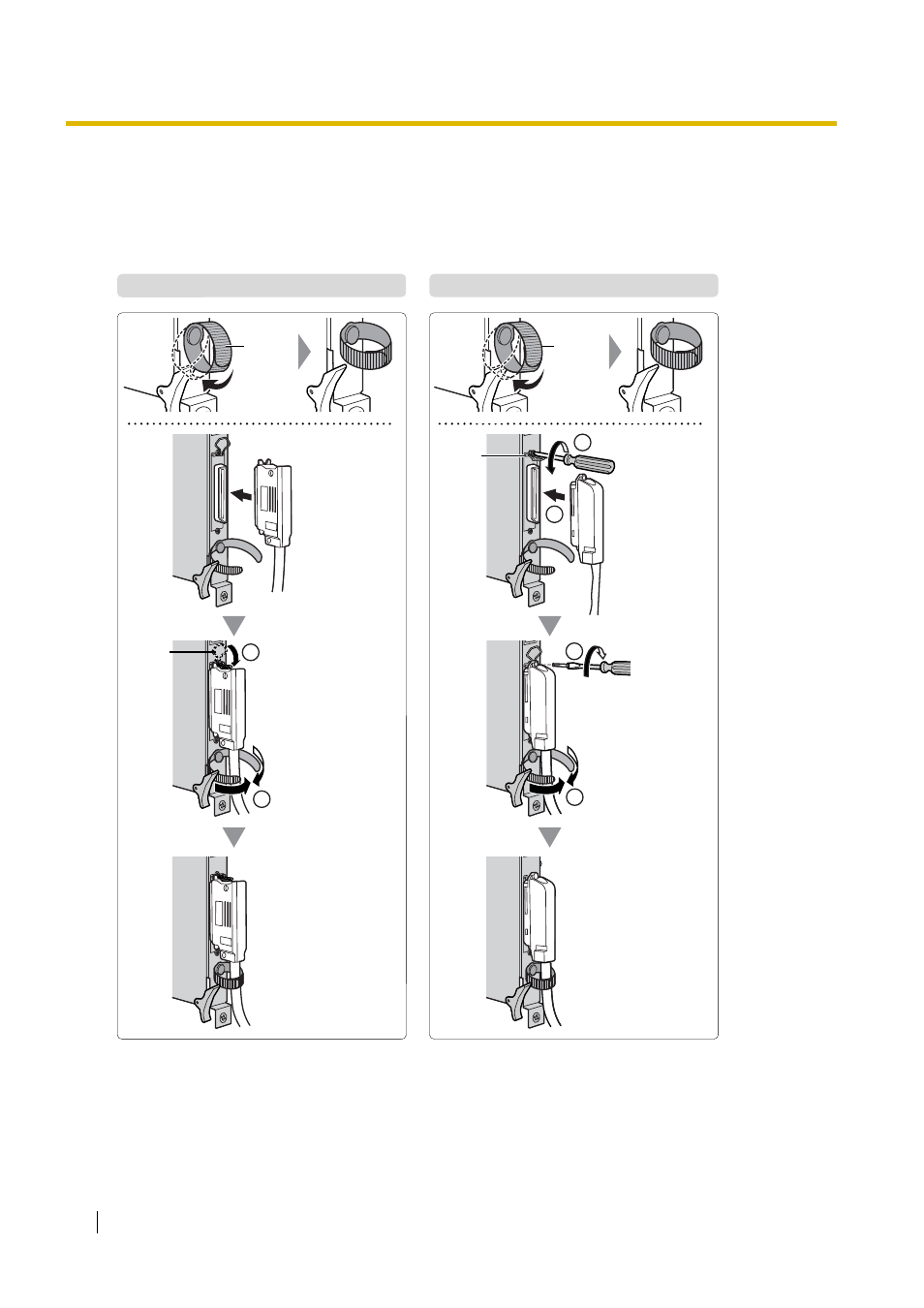

3.2.16 Закрепление разъема типа "амфенол"
Разъем типа "амфенол" 57JE используется на некоторых системных платах.
Для закрепления разъема типа "амфенол" используется зажим или винт (для закрепления верхней
части разъема) и лента Velcro (для закрепления нижней части разъема).
®
Тип A (зажим + лента Velcro)
Тип B (винт + лента Velcro)
Лента
Velcro
Лента
Velcro
2
1
2
2
1
Зажим
1
Зажим
Отверните
винт на
системной
плате.
Заверните винт
(поставляется с
разъемом "амфенол"
