3.13 Подключение микросотовых терминалов DECT 6.0
Руководство по установке
313
Дополнительные детали и компоненты, поставляемые пользователем для сотовой
станции
Дополнительные детали (в комплекте поставки): винты х 2, шайбы х 2
Компоненты, поставляемые пользователем (не входят в комплект поставки): кабель
с разъемом типа RJ45
Примечания
•
Контакты №3, 4, 5 и 6 (ведущие) сотовой станции должны быть подключены к 2 парам
контактов на плате DHLC/DLC.
•
При подключении нескольких сотовых станций KX-TDA0158 к плате DHLC/DLC убедитесь,
что контакты №3, 4, 5 и 6 (ведущие) смежных сотовых станций разнесены с интервалом в 2
или более пар контактов на плате.
•
Для получения информации о плате DHLC или плате DLC см. разделы "3.8.2 Плата DHLC8
(KX-TDA0170)", "3.8.3 Плата DLC8 (KX-TDA0171)" или "3.8.4 Плата DLC16 (KX-TDA0172)".
•
Программное обеспечение локального процессора (LPR) используемой платы DHLC/DLC
должно иметь версию 5.000 или выше. При необходимости обновите программное
обеспечение LPR платы DHLC/DLC. Для проверки версии программного обеспечения LPR
платы см. online-справку.
•
Подключения сотовой станции должны выполняться на одной и той же плате DHLC/DLC.
•
В случае неправильного подключения удовлетворительная работа сотовой станции не
гарантируется. Проверьте соединение между сотовой станцией и УАТС при помощи
Maintenance Console. Для получения информации о просмотре данных сотовых станций
в Maintenance Console см. online-справку.
Подключение сотовой станции
1.
Подключите сотовую станцию кабелем к УАТС.
2.
Уложите кабель в специально предназначенные для него выемки на корпусе сотовой станции
(в любом удобном направлении).

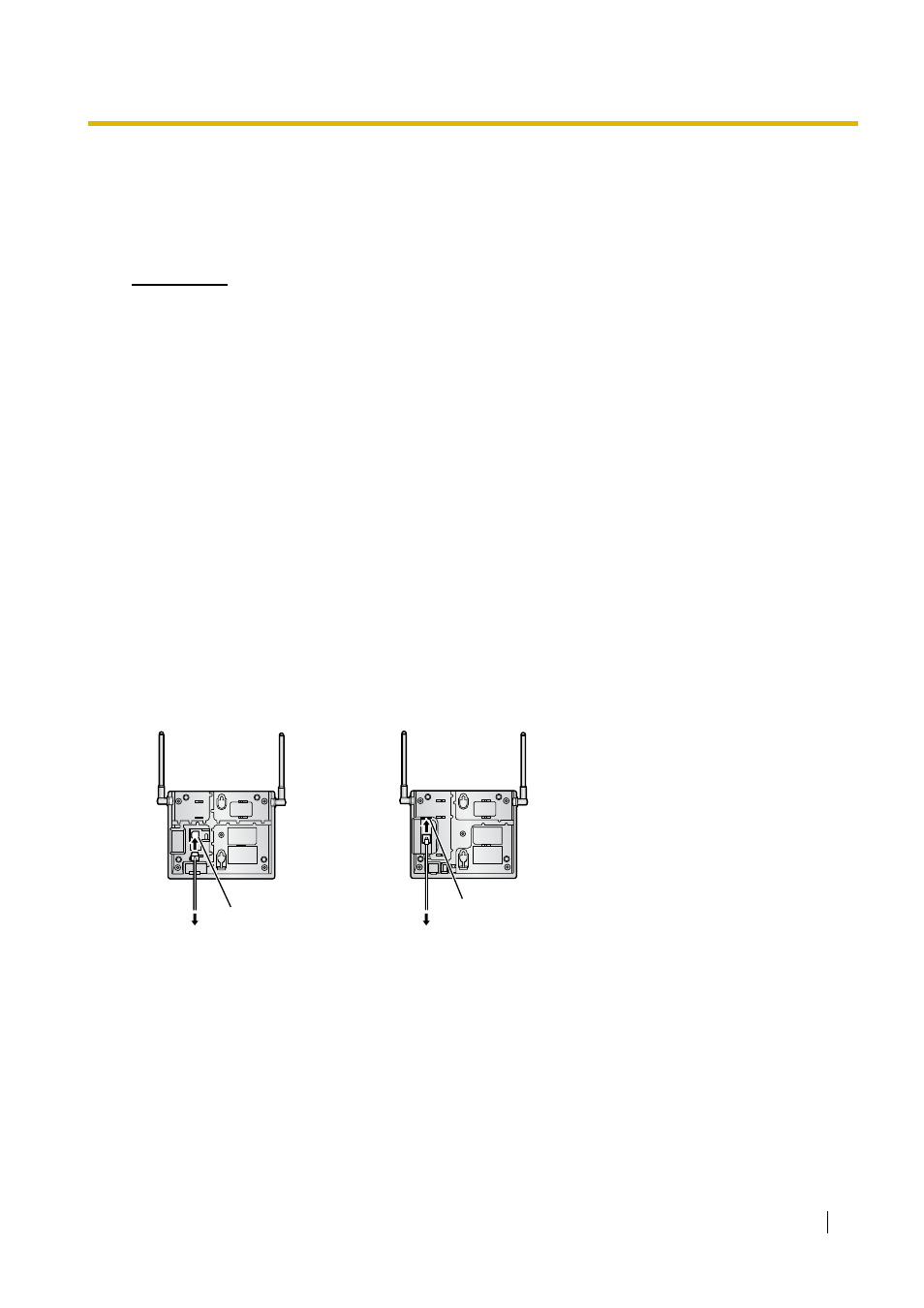

KX-TDA0155
KX-TDA0158
Модульный
разъем RJ11
К УАТС
Модульный
разъем RJ45
К УАТС
