Инструкция по эксплуатации Dell PowerConnect 6224P
Страница 81
LLDP-MED Interface Configuration (Конфигурация интерфейса LLDP-MED)
Страница
LLDP-MED Interface Configuration (Конфигурация интерфейса LLDP-MED) используется для задания параметров LLDP-MED, влияющих на
определенный интерфейс
.
Для отображения страницы
LLDP-MED Interface Configuration , в дереве меню выберите Switching® LLDP® LLDP- MED® LLDP- MED Interface
Configuration.

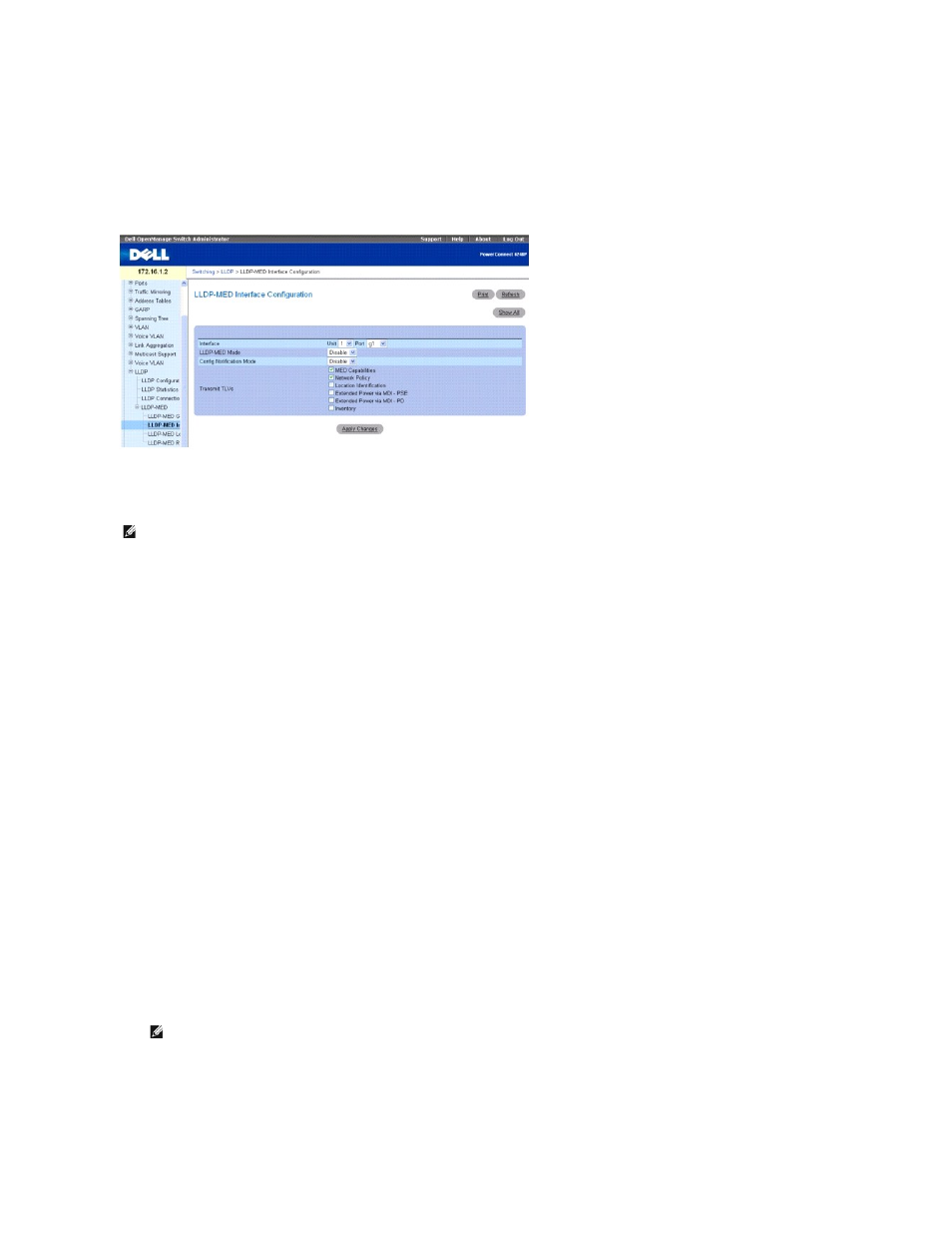

Рисунок
7-5. Конфигурация интерфейса LLDP-MED
На странице Конфигурация интерфейса
LLDP- MED (Конфигурация интерфейса LLDP-MED) имеются следующие поля:
Interface (Интерфейс). Задается список портов, на которых может быть сконфигурирован LLDP-MED - 802.1AB. Выберите All (Все) из раскрывающегося
списка
Port (Порт) для конфигурации всех интерфейсов на системе с такими же параметрами LLDP-MED.
LLDP-MED Mode (Режим LLDP-MED). Определяет режим протокола Link Layer Data Protocol-Media End Point (LLDP-MED) для выбранного интерфейса.
Включение
MED эффективно обеспечивает функцию LLDP по передаче и приему.
Config Notification Mode (Режим конфигурации извещений). Задает режим уведомлений о параметрах топологии LLDP-MED для выбранного
интерфейса
.
Transmit TLVs (Передача значений TLV). Определяет, какие необязательные значения длины типа (TLV) в LLDP-MED будут передаваться в кадрах PDU
LLDP для выбранного интерфейса.
MED Capabilities (Возможности MED). Для передачи возможностей TLV в кадрах LLDP.
Network Policy (Политика сети). Для передачи политики сети TLV в кадрах LLDP.
Location Identification (Идентификация местоположения). Для передачи местоположения TLV в кадрах LLDP.
Extended Power via MDI - PSE (Дополнительная мощность через MDI - PSE). Для передачи дополнительное PSE TLV в кадрах LLDP.
Extended Power via MDI - PD (Дополнительная мощность через MDI - PD). Для передачи дополнительное PD TLV в кадрах LLDP.
Inventory (Реестр). Для передачи реестра TLV в кадрах LLDP.
Изменение конфигурации интерфейса
LLDP-MED
1.
Откройте страницу
LLDP Configuration (Настройка LLDP).
2.
Укажите устройство и выберите настраиваемый порт
, либо выберите All (Все) для настройки всех портов с использованием одних и тех же
параметров
.
3.
Настройка параметров
LLDP-MED для интерфейса или интерфейсов
4.
Нажмите кнопку
Apply Changes (Применить изменения).
Параметры
LLDP-MED будут сохранены в коммутаторе.
Отображение сводки интерфейсов
ПРИМЕЧАНИЕ
.
При выборе
All из поля Port на странице режим LLDP-MED и режим извещений отображаются как "Disabled" (отключенный), и все
флажки пересылки значений
TLV сброшены. Это происходит, даже если все порты сконфигурированы с одинаковыми параметрами. Выберите
определенный интерфейс или нажмите
Show All (Показать все) для просмотра параметров интерфейса LLDP-MED.
ПРИМЕЧАНИЕ
.
Если настраиваются Все порты
, применяемые параметры не будут отображаться после обновлений страницы. Выберите
определенный интерфейс или нажмите
Show All (Показать все) для просмотра параметров интерфейса LLDP-MED.
