На странице Bridge Multicast Group (Многоадресная группа мостов) есть следующие поля:
VLAN ID — Выбор сети VLAN для добавления в многоадресную группу или для изменения портов существующей многоадресной группы.
Bridge Multicast Address — Указывает MAC-/IP-адреса многоадресной группы, связанные с выбранным идентификатором VLAN ID. Нажмите кнопку Add
(Добавить), чтобы связать новый адрес с идентификатором VLAN ID.
Remove — Если поле отмечено флажком, адрес многоадресной передачи будет удален.
Таблицы Port and LAG Member
В таблицах Bridge Multicast Group показано, какие порты и группы LAG принадлежат многоадресной группе, и являются ли они статическими (S),
динамическими (D) или запрещенными (F). В таблицах имеется два столбца: Static (статический) и Current (текущий). С этой страницы доступна
только строка Static. Строка Current обновляется, если изменена строка Static и нажата кнопка Apply Changes (Применить изменения).
На странице Bridge Multicast Group имеются две изменяемые таблицы:
Unit and Ports — Показывает и назначает портам членство в многоадресной группе. Чтобы назначить порту членство в сети, щелкните по строке
Static выбранного порта. При каждом щелчке будет выполняться циклическое переключение атрибутов - S, F, (пустое значение) В нижеследующей
таблице представлены определения
.
LAGs — Показывает и назначает группам LAG членство в многоадресных группах LAG. Чтобы назначить группе LAG членство в сети, щелкните по
строке
Static выбранной группы. При каждом щелчке будет выполняться циклическое переключение атрибутов - S, F, (пустое значение) В
нижеследующей таблице представлены определения .
В следующей таблице приведены определения параметров управления портом /LAG на базе IGMP.
Таблица 8-2. /LAG IGMP Management Settings (Параметры управления портом/LAG на базе IGMP)
Добавление членов мостовой многоадресной группы
1. Откройте страницу Bridge Multicast Group (Мостовая многоадресная группа).
2. Нажмите кнопку Add (добавить).
Откроется страница Add Bridge Multicast Group (Добавить многоадресную мостовую группу).

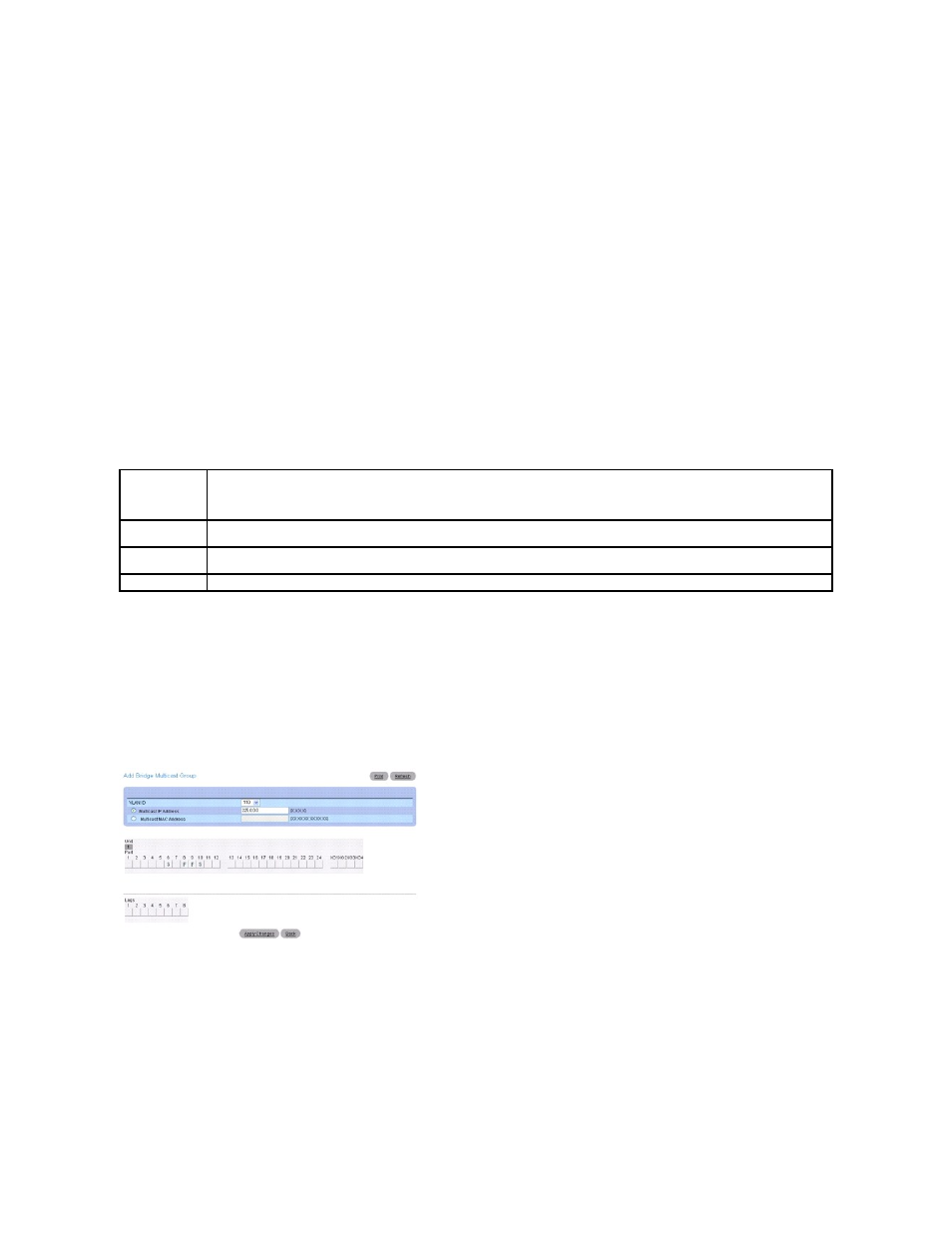

Рис . 8-71. Страница Add Bridge Multicast Group (Добавить многоадресную группу мостов)
3. Выберите в раскрывающемся меню элемент VLAN ID.
4. Определите IP-адрес или MAC-адрес новой мостовой группы (New Bridge Multicast) .
5. В таблицах Bridge Multicast Group присвойте новое значение, щелкнув по строке Static для выбранного порта/группы LAG. При каждом щелчке
будет выполняться циклическое переключение атрибутов - S, F, (пустое значение) (не входит в сеть).
6. Нажмите кнопку Apply Changes (Применить изменения).
Мостовой многоадресный адрес назначается многоадресной группе , а порты/группы LAG назначаются группе (при этом строки Current
обновляются параметрами Static), а устройство обновляется.
Управление
портом Определение
D Dynamic (Динамическое): Показывает, что порт/группа LAG динамически присоединена к многоадресной группе (отображается в
строке
Current).
S Static (Статическое): Связывает порт с многоадресной группой в качестве статического члена в строке Static. Показывается в
строке
Current после нажатия кнопки Apply Changes(Применить изменения).
Нет значения Blank (нет значения): Показывает, что порт не связан с многоадресной группой.
