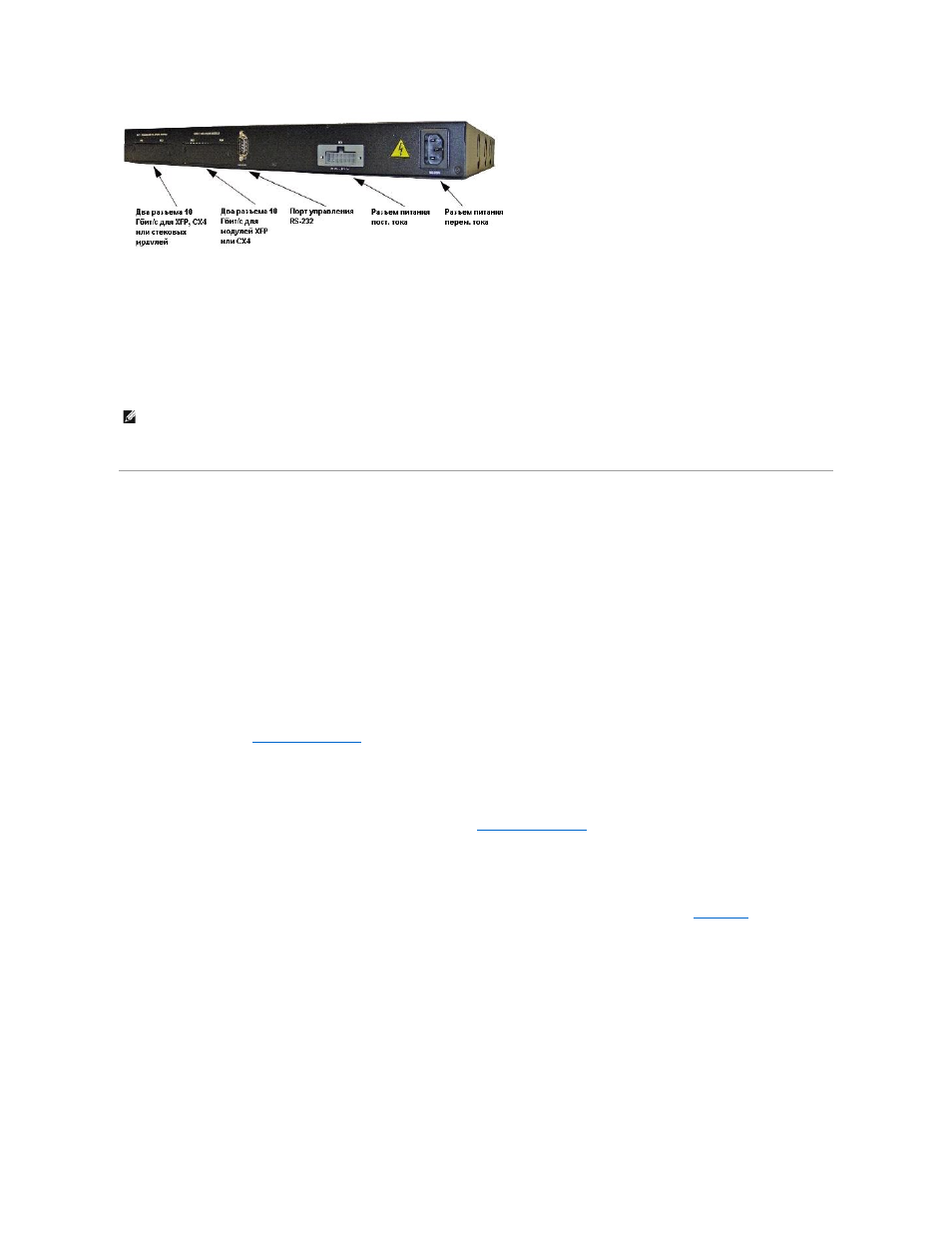

Консольный порт (RS-232)
Консольный порт (RS-232) используется только для управления через последовательный интерфейс. Этот порт обеспечивает прямое подключение к
коммутатору , и может применяться для работы в режиме командной строки с терминала, подключенного к порту EIA/TIA-232.
Консольный порт поддерживает асинхронную передачу данных (восемь битов данных, один стоповый бит, без контроля четности и без управления
потоком ). Скорость передачи двоичных данных по умолчанию составляет 9600 бит/с.
Прочие характеристики
Габариты
Коммутаторы серии 6200 имеют следующие габариты:
l 440 x 460 x 44 мм (Ш x Г x В).
l 17,32 x 18,11 x 1,73 дюйм (Ш x Г x В).
Источники питания
Коммутаторы серии 6200 имеют один внутренний источник питания от стандартной сети переменного тока. Для коммутаторов, не обладающих
возможностью PoE, дополнительно можно подключить резервный источник питания постоянного тока, например, PowerConnect RPS-600. Для PoE-
коммутаторов можно подключить PowerConnect EPS-470. Можно проконтролировать его работу по состоянию индикаторов. Дополнительную
информацию см . в разделе " Системные индикаторы ".
Система вентиляции
PowerConnect 6224 охлаждается тремя вентиляторами. PowerConnect 6248 имеет четыре вентилятора. Проверить их работу можно по состоянию
индикаторов
. Дополнительную информацию об индикаторах см. в разделе " Системные индикаторы ".
Стекирование
До 12 коммутаторов модели PowerConnect 6224 и/или 6248 можно объединить в стек, обеспечивающий до 576 портов на передней панели. Для
создания стека соедините соседние устройства через порты стекирования в левой части задней панели коммутатора . См. рисунок 2-7 .
1. Подключите один из коротких стековых кабелей к любому из портов стекирования на главном коммутаторе и на коммутаторе , находящемся
прямо под ним . Установите модуль стекирования (приобретаемый отдельно) в отсек "Bay 1" на задней панели каждого коммутатора в стеке.
2. При необходимости для соединения коммутаторов используйте длинный (3-метровый) стековый кабель, приобретаемый отдельно. Повторите эту
процедуру , пока все устройства не будут соединены друг с другом.
3. Оставшиеся стековые кабели используйте для соединения оставшихся свободных портов (по одному на верхнем и нижнем коммутаторе стека).
Рисунок 2-7. Соединение коммутаторов в стеке
ПРИМЕЧАНИЕ . Если вы устанавливаете стек из коммутаторов , то перед включением питания и настройкой необходимо полностью собрать и
соединить кабелями все коммутаторы в стеке . При первоначальном включении питания стека коммутаторы выбирают главный коммутатор,
который может занять любое местоположение в стеке . У этого коммутатора будет гореть индикатор главного коммутатора, расположенный в
левом верхнем углу массива индикаторов на лицевой панели . Терминал следует подключать к главному коммутатору. Если подключить терминал
к подчиненному коммутатору , вы не сможете использовать командную строку.
