Для определения параметров портов используйте страницу Port Configuration.
Чтобы открыть страницу Port Configuration, последовательно выберите пункты Switching® Ports® Port Configuration в панели дерева.

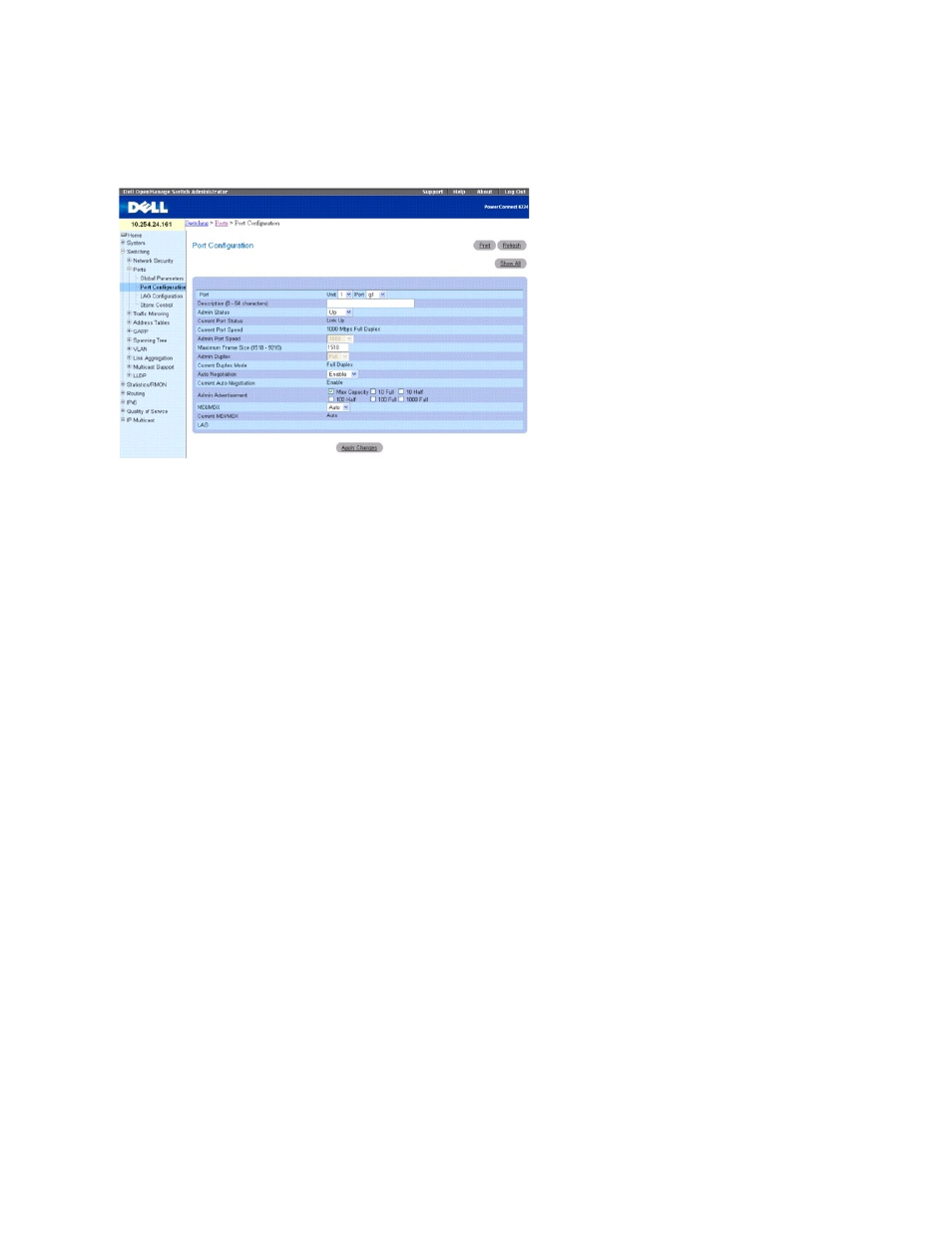

Рис . 8-20. Страница Port Configuration (настройка портов)
На странице Port Configuration имеются следующие поля:
Port — Указывает устройство и порт, для которых требуется определить параметры.
Description (0-64 Characters) (Описание, от 0 до 64 символов) — Краткое описание интерфейса, например, Ethernet.
Admin Status (Состояние администрирования) — Включение (вверх) или выключение (вниз) пересылки трафика через порт.
Current Port Status (Текущее состояние порта) — Определяет, является ли порт в настоящее время рабочим или нет.
Current Port Speed (Текущая скорость порта) – Показывает фактическую скорость синхронизированного порта (в битах в секунду).
Admin Port Speed — Принудительный выбор скорости обмена данных через порт — 10M, 100M или 1000M.
Maximum Frame Size (1518-9216) (максимальный размер фрейма, от 1518 до 9216)— Указывает верхний порог размера пакетов, при
превышении которого пакеты удаляются
. Значение по умолчанию - 1518.
Admin Duplex (Администрирование дуплексного режима) – Задает дуплексный режим порта. Возможные значения: Full (полнодуплексный) и Half
(полудуплексный).
Full (полнодуплексный) – Показывает, что интерфейс поддерживает передачу между коммутатором и клиентом в двух направлениях
одновременно
.
Half (Полудуплексный) – Показывает, что интерфейс поддерживает передачу между коммутатором и клиентом только в одном направлении в
одно время
.
Current Duplex Mode – Отображает дуплексный режим синхронизированного порта.
Auto Negotiation (Автосогласование) — Включение автоматического согласования для порта.
Автоматическое согласование –
это протокол между двумя партнерами по связи, который позволяет порту оповестить партнера по связи о своей
скорости передачи , возможности работы в дуплексном режиме и управления потоком.
Current Auto Negotiation – Отображает текущую настройку автоматического согласования.
Admin Advertisement (Оповещение администрирования) — Указывает скорость оповещения для порта. Возможные значения поля:
Max Capability (Максимальная скорость) —Указывает, что приемлемы все значения скорости порта и настройки дуплексного режима.
10 Half — Указывает, что порт заявляет скорость оповещения 10 Мб/с и параметры полудуплексного режима.
10 Full — Указывает, что порт заявляет скорость оповещения 10 Мб/с и параметры дуплексного режима.
100 Half — Указывает, что порт заявляет скорость оповещения 100 Мб/с и параметры полудуплексного режима.
100 Full — Указывает, что порт заявляет скорость оповещения 100 Мб/с и параметры дуплексного режима.
1000 Full — Указывает, что порт заявляет скорость оповещения 1000 Мб/с и параметры дуплексного режима.
MDI/MDX – Позволяет устройству различать перекрестный и не перекрестный кабели.
В концентраторах и коммутаторах специально используется схема подключения проводов , отличная от схемы на конечных станциях. Поэтому при
подключении концентратора или коммутатора к конечной станции можно использовать соединение напрямую кабелем Ethernet, так как провода
совпадают . При соединении двух концентраторов/коммутаторов или двух конечных станций используют перекрестный кабель, чтобы соединить
правильные пары .
Возможные значения поля :
