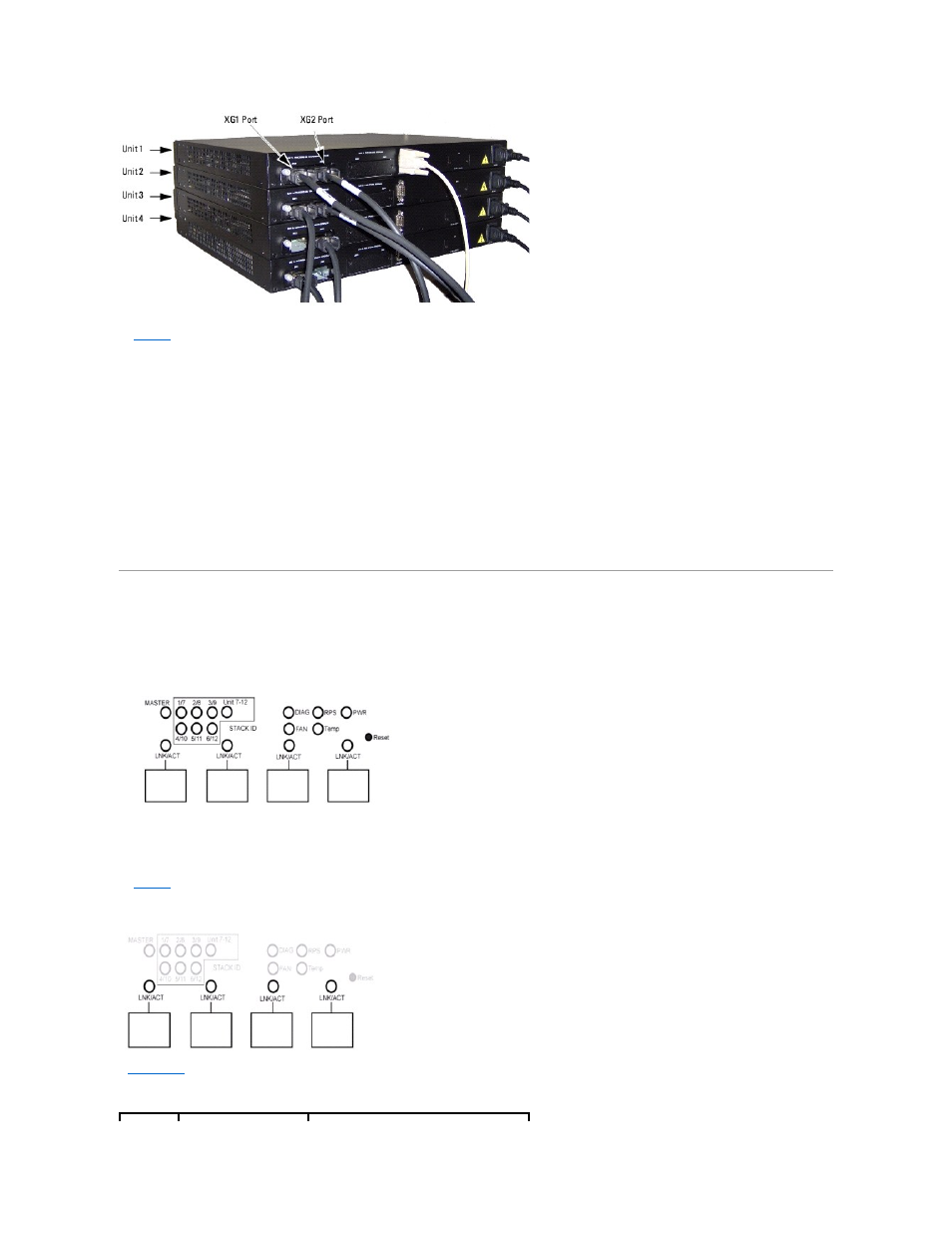

между коммутаторами в стеке выполнены следующие физические соединения:
l
Устройство
1 и устройство 2 связаны через порты XG1 на каждом коммутаторе.
l
Устройство
2 и устройство 3 связаны через порты XG2 на каждом коммутаторе.
l
Устройство
1 и устройство 4 связаны через порт XG2 на устройстве 1 и порт XG1 на устройстве 4.
Ведение в стеке резервного устройства
Функция ведения стека поддерживает
"резервное" или запасное устройство, которые берут на себя роль главного устройства, если главное
устройство в стеке выходит из строя
. Как только в стеке обнаруживается выход из строя главного устройства, резервное устройство инициализирует
панель управления и включает все остальные устройства в стеке с текущей конфигурацией
. Резервное устройство сохраняет синхронизированную
копию выполняющейся конфигурации для стека
. Во время переключения все порты отключаются и включаются для предотвращения возможных
циклов и вывода программных приложений нового главного устройства в согласованное состояние
.
Резервное устройство предварительно настраивается в стеке
, однако можно использовать интерфейс командной строки для выбора другого члена
стека в качестве резервного
. Дополнительную информацию см. в CLI Reference Guide (Справочное руководство по режиму командной строки).
Описание индикаторов
На передней панели расположены светодиодные
индикаторы, отображающие состояние соединений, источников питания, вентиляторов, а также
диагностические сведения о системе и стеке
.
Рисунок
2-8. Индикаторы на передней панели
Индикаторы порта
SPF
показаны индикаторы, расположенные над каждым портом SFP.
Рисунок
2-9. Индикаторы портов SFP
В
приведено описание индикаторов портов SFP.
Таблица
2-1. Назначение индикаторов портов SFP
