Конфигурация класса – Инструкция по эксплуатации Dell PowerConnect 6224P
Страница 251
l
QoS Commands (Команды QoS)
Конфигурация класса
Используйте страницу
Diffserv Class Configuration (Конфигурация класса Diffserv), чтобы добавить новое имя класса Diffserv или переименовать или
удалить существующий класс
.
Чтобы отобразить страницу
, щелкните Quality of Service® Differentiated Services® Class Configuration в древовидном представлении.

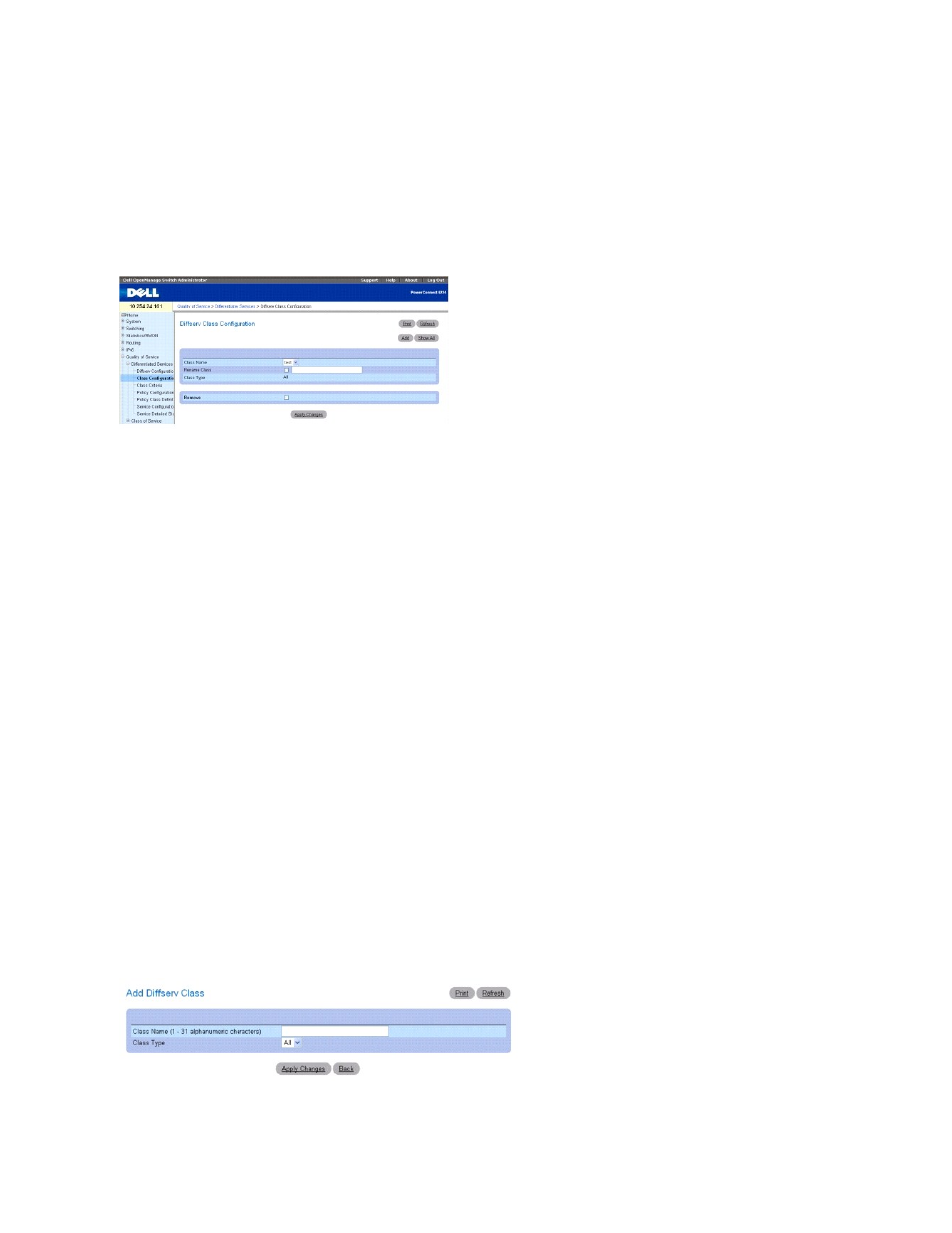

Рисунок
12-2. Diffserv Class Configuration (Конфигурация класса Diffserv)
На странице
Diffserv Class Configuration (Конфигурация класса Diffserv) имеются следующие поля:
Class Name (Имя класса) — выбор имени класса, который нужно переименовать или удалить. Щелкните Add (Добавить), чтобы установить новое имя
класса
.
Rename Class (Переименовать класс) — переименование отображаемого класса при установке флажка и вводе нового имени.
Class Type (Тип класса) — вывод списка всех типов классов. В настоящее время аппаратное обеспечение поддерживает для параметра Class Type (Тип
класса
) только значение All (Все).
All (Все) - для определения класса, соответствующего пакету, должны удовлетворяться все различные критерии, определенные для класса. All
(Все) соответствует логическому AND для всех критериев совпадения.
Remove (Удалить) — удаление отображаемого имени класса после установки флажка и нажатия кнопки Apply Changes (Применить изменения).
Переименование конфигурации класса
1.
Откройте страницу
Class Configuration (Конфигурация класса).
2.
Выберите имя класса
, подлежащего изменению, из раскрывающегося меню Class Name (Имя класса).
3.
Установите флажок
Rename Class (Переименовать класс) и введите новое имя в соседнем поле.
4.
Нажмите кнопку
Apply Changes (Применить изменения).
Конфигурация класса будет переименована
, а устройство обновлено.
Добавление конфигурации класса
Diffserv
1.
Откройте страницу
Class Configuration (Конфигурация класса).
2.
Нажмите кнопку
Add (Добавить).
Откроется страница
Add Diffserv Class (Добавить класс Diffserv).
Рисунок
12-3. Add Diffserv Class (Добавить класс Diffserv)
3.
Введите новое имя в поле
Class Name (Имя класса).
