Индикаторы портов модуля xfp – Инструкция по эксплуатации Dell PowerConnect 6224P
Страница 340

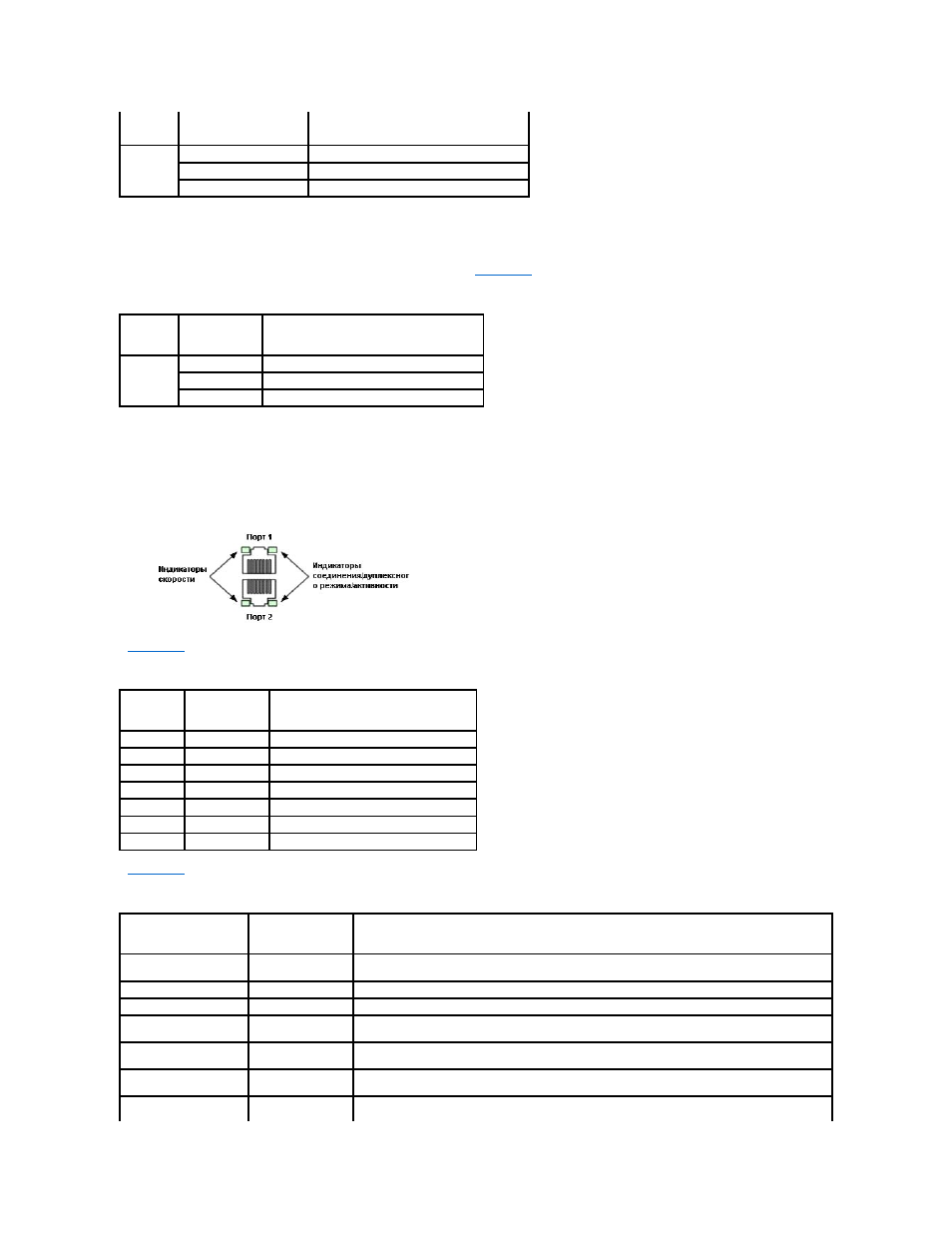

Индикаторы портов модуля
XFP
Разъемы
XFP находятся на модуле XFP, установленном на заднюю панель. В
приведено описание индикаторов портов XFP.
Таблица
2-2. Назначение индикаторов портов XFP
Индикаторы портов
10/100/1000 Base-T
Каждый порт
10/100/1000 Base-T имеет два индикатора. На следующем рисунке показаны индикаторы портов 10/100/1000 Base-T.
Рисунок
2-6. Индикаторы портов 10/100/1000 Base-T
В
приведено описание индикаторов портов 10/100/1000 Base-T для PowerConnect 6224, 6248 и 6224F.
Таблица
2-3. Назначение портов 10/100/1000 Base-T (6224, 6248 и 6224F)
В
приведено описание индикаторов портов 10/100/1000 Base-T для PowerConnect 6224P и 6248P.
Таблица
2-4. Назначение портов 10/100/1000 Base-T (6224P и 6248P)
Индикатор
Цвет
Определение
LNK/ACT
Зеленый
, горит постоянно Порт подключен.
Зеленый
, мигает
Порт передает или получает данные по сети
.
Не горит
Порт в данный момент не подключен
.
Индикатор
Цвет
Определение
XFP
Зеленый
Порт подключен
.
Зеленый
, мигает Порт передает или получает данные по сети.
Не горит
Порт в данный момент не подключен
.
Индикатор
Цвет
Определение
Скорость
Зеленый
Порт работает на скорости
1000 Мбит/с.
Желтый
Порт работает на скорости
10/100 Мбит/с.
Горит постоянно
Соединение без обмена данными.
Мигает
Соединение с обменом данными
.
Не горит
Соединение отсутствует
.
Соединение
Зеленый
Полнодуплексный режим
.
Не горит
Полудуплексный режим
.
Индикатор
Цвет
Определение
Скорость
/Линия/Действие Зеленый, горит
постоянно
Порт работает на скорости
1000 Мбит/с.
Зеленый
, мигает
Порт работает на скорости
10/100 Мбит/с.
Не горит
Соединение отсутствует
.
FDX
Зеленый
, горит
постоянно
Обнаружено устройство
, электропитание которого осуществляется через PoE. Устройство
работает при нормальной нагрузке
.
Зеленый
, мигает
Порт работает в переходном режиме
. Обнаружено устройство, электропитание которого
осуществляется через
PoE, либо оно неисправно.
Желтый
, горит
постоянно
Перегрузка или короткое замыкание питаемого электроэнергией устройства
.
Желтый
, мигает
Потребление питаемого электроэнергией устройства превышает заранее выделенное значение
энергии
.
