Dell PowerConnect 6224P - Инструкция (Страница 272)

На странице Prune Summary (Сводка усечения) отображаются следующие поля.
Group IP (IP-адрес группы) — IP-адрес группы усечения.
Source IP (IP-адрес источника) — IP-адрес источника или исходной сети для усечения.
Source Mask (Маска источника) — маска подсети, используемая вместе с IP -адресом источника для идентификации источника или исходной сети для
усечения
.
Expiry Time (secs) (Время истечения срока (с)) — время, оставшееся до усечения восходящего потока на соседнем узле. Если от нисходящих соседей
не поступают сообщения об усечении
, в этом поле устанавливается значение таймера времени существования усечения по умолчанию, в противном
случае устанавливается меньшая из двух величин : наименьшего полученного значения или таймер по умолчанию.
Вывод сводки усечения с помощью командной строки
Информацию о командах консоли , выполняющих эту функцию, см. в следующей главе справочного руководства по режиму командной строки (CLI
Reference Guide):
l DVMRP Commands (Команды DVMRP)
Route Summary (Сводка маршрутизации)
Страница Route Summary (Сводка маршрутов) используется для отображения или печати сводки маршрута DVMRP.
Чтобы открыть эту страницу , щелкните IP Multicast (Многоадресная IP-передача) ® DVMRP ® Route Summary на панели дерева.

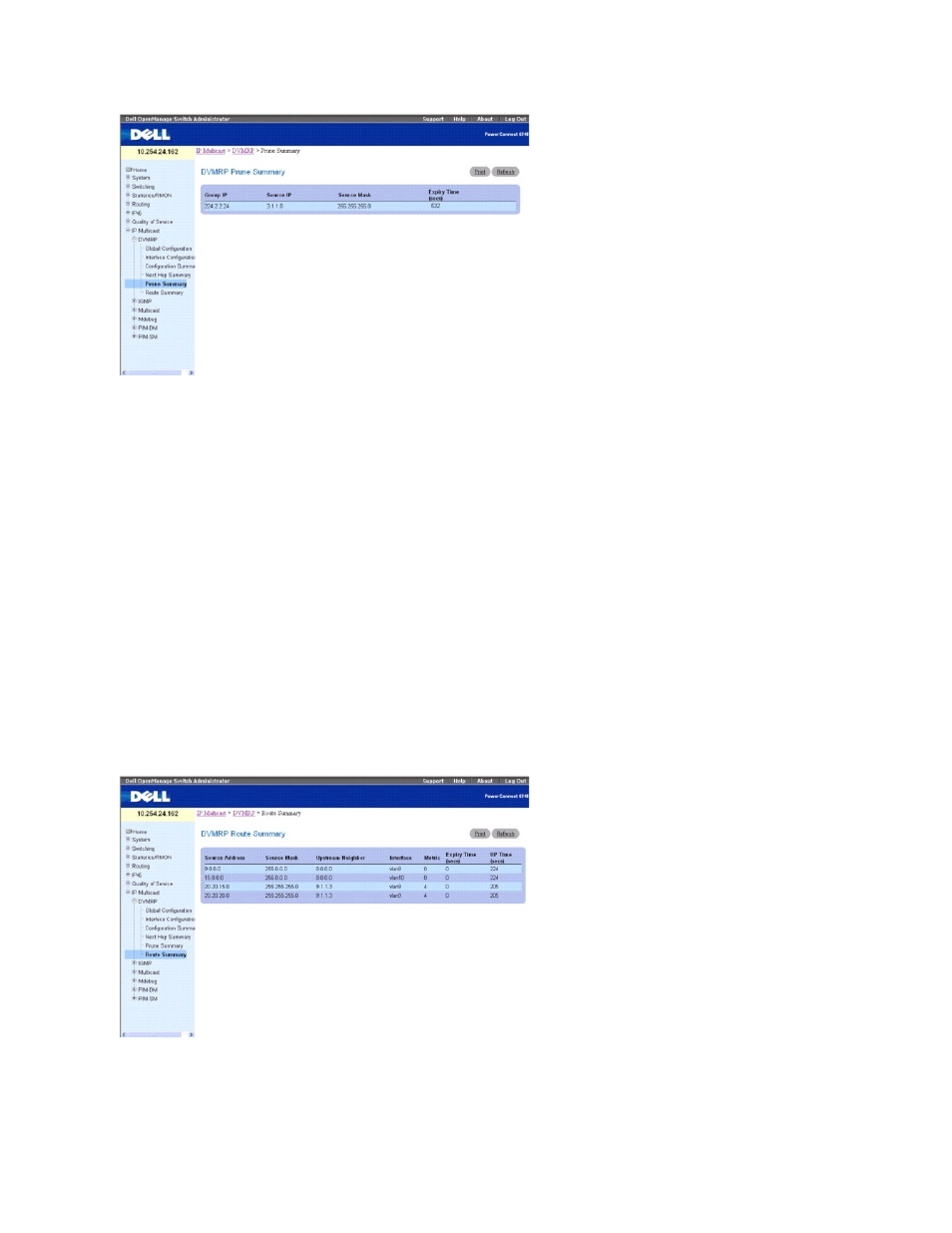

Рис . 13-6. Сводка маршрутов
На странице Route Summary (Сводка маршрутов) отображаются следующие поля.
Source IP (IP-адрес источника) — адрес сети, используемый наряду с маской источника для определения источников для данной записи.
Source Mask (Маска источника) — маска подсети, используемая вместе с адресом источника для определения источников для данной записи.
