На странице

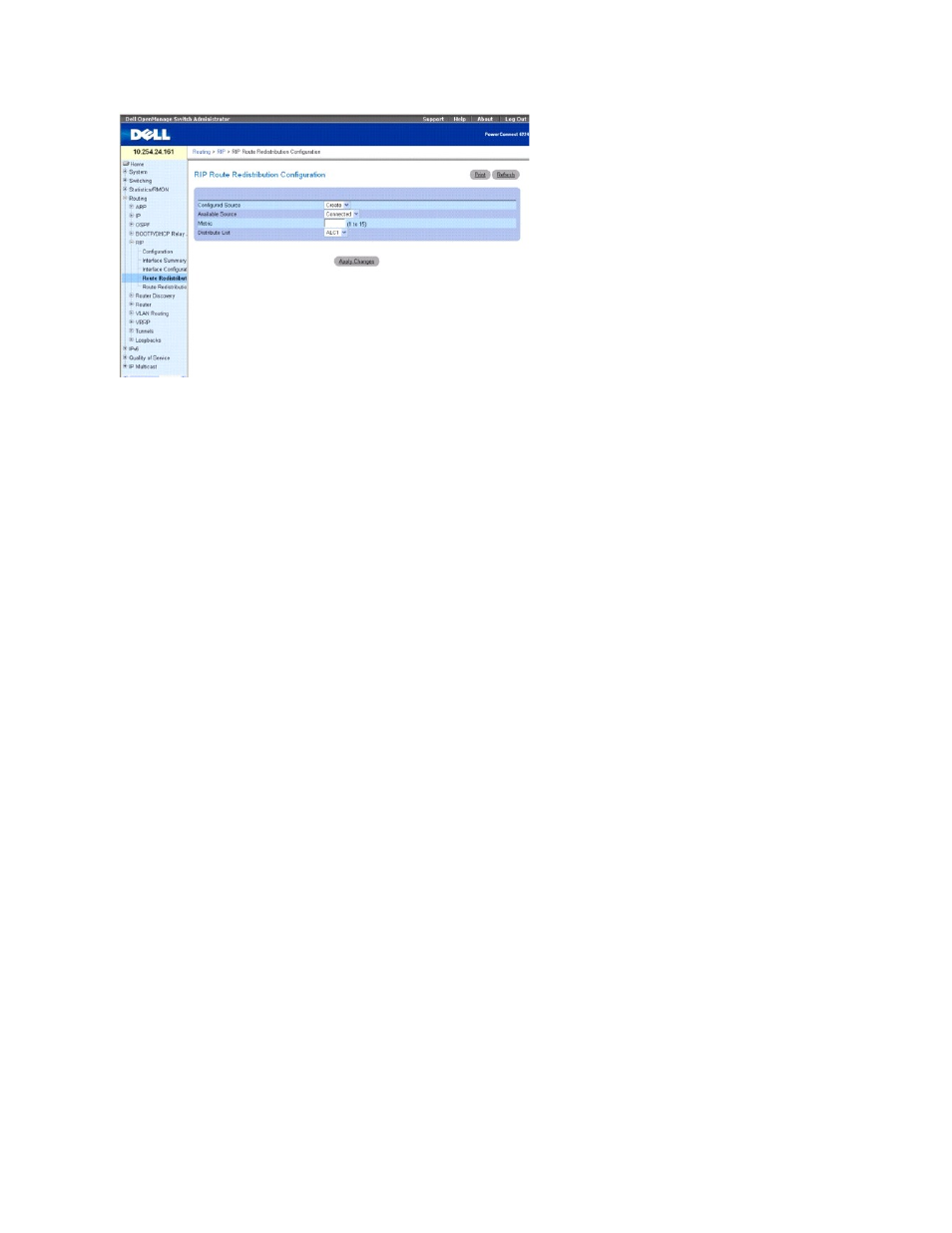

RIP Route Redistribution Configuration (Конфигурация перераспределения маршрутов RIP) есть следующие поля:
Configured Source (Настроенный источник) — в этом поле производится динамический выбор. Оно будет заполняться только маршрутами источника,
которые были ранее настроены для перераспределения с помощью
RIP. Его создание позволит настроить возможный Источник-Маршрут.
Available Source (Доступный источник) — в этом поле производится динамический выбор. Оно будет заполняться только теми маршрутами источника,
которые были ранее не были настроены для перераспределения с помощью
RIP. Поле появляется только при выборе Create как настроенного
источника
. Возможные значения поля:
l
Static (Статическое)
l
Connected (Соединенное)
l
OSPF
Metric (Метрика) — устанавливает значение метрики для использование в качестве метрики перераспределенных маршрутов. В данном поле
отображается метрика
, если источник был предварительно настроен и его можно изменить. Действительные значения - от 1 до 15.
Distribute List (Список распределения) — это поле выбора устанавливает Access List (список доступа), который фильтрует маршруты, которые должны
быть перераспределены протоколом назначения
. Перераспределяются только разрешенные маршруты.
В раскрывающемся меню показаны
ACL, настроенные на страницах Switching® Network Security® Access Control Lists® IP Access Control Lists. При
использовании для фильтрации маршрутов учитываются только следующие поля в списке доступа
:
l
Source IP Address и netmask
l
Destination IP Address и netmask
l
Action (Permit или Deny)
Все остальные поля
(source и destination port, precedence, tos и так далее) игнорируются.
IP-адрес источника сравнивается с IP-адресом назначения маршрута. IP-netmask источника в правиле списка доступа рассматривается как маска
ввода
, показывая, какие биты в IP-адресе источника должны соответствовать адресу приемника маршрута. (Следует отметить, что 1 в маске
показывает
Don't Care в соответствующем разряде адреса.)
Когда правило листа доступа включает
IP-адрес приемника и netmask (как расширенный список доступа), IP-адрес приемника сравнивается с маской
сети приемника маршрута
. Netmask приемника в списке доступа служит маской ввода, показывая, какие биты в маске приемника маршрута значимы
для операции фильтрации
.
Создание
Configured Source
1.
Откройте страницу
RIP Route Redistribution Configuration (Конфигурация перераспределения маршрутов RIP).
2.
Выберите
Available Source для конфигурирования.
3.
Укажите нужные значения в оставшихся полях
.
4.
Нажмите кнопку
Apply Changes (Применить изменения).
Указанный
Source конфигурирован, а устройство обновлено.
Изменение
Configured Source
1.
Откройте страницу
RIP Route Redistribution Configuration (Конфигурация перераспределения маршрутов RIP).
