дублироваться на порте -приемнике.
Пакет , копируемый на порт-приемник, имеет тот же формат, что и исходные пакет в кабеле. Это значит, что при дублировании принятого пакета
скопированный пакет определяется как помеченный или непомеченный в сети VLAN при приеме исходным портом При дублировании переданного
пакета скопированный пакет определяется как помеченный или непомеченный в сети VLAN при передаче на исходный порт.
Чтобы открыть страницу Port Mirroring, последовательно выберите пункты Switching® Traffic Mirroring® Port Mirroring в панели дерева.

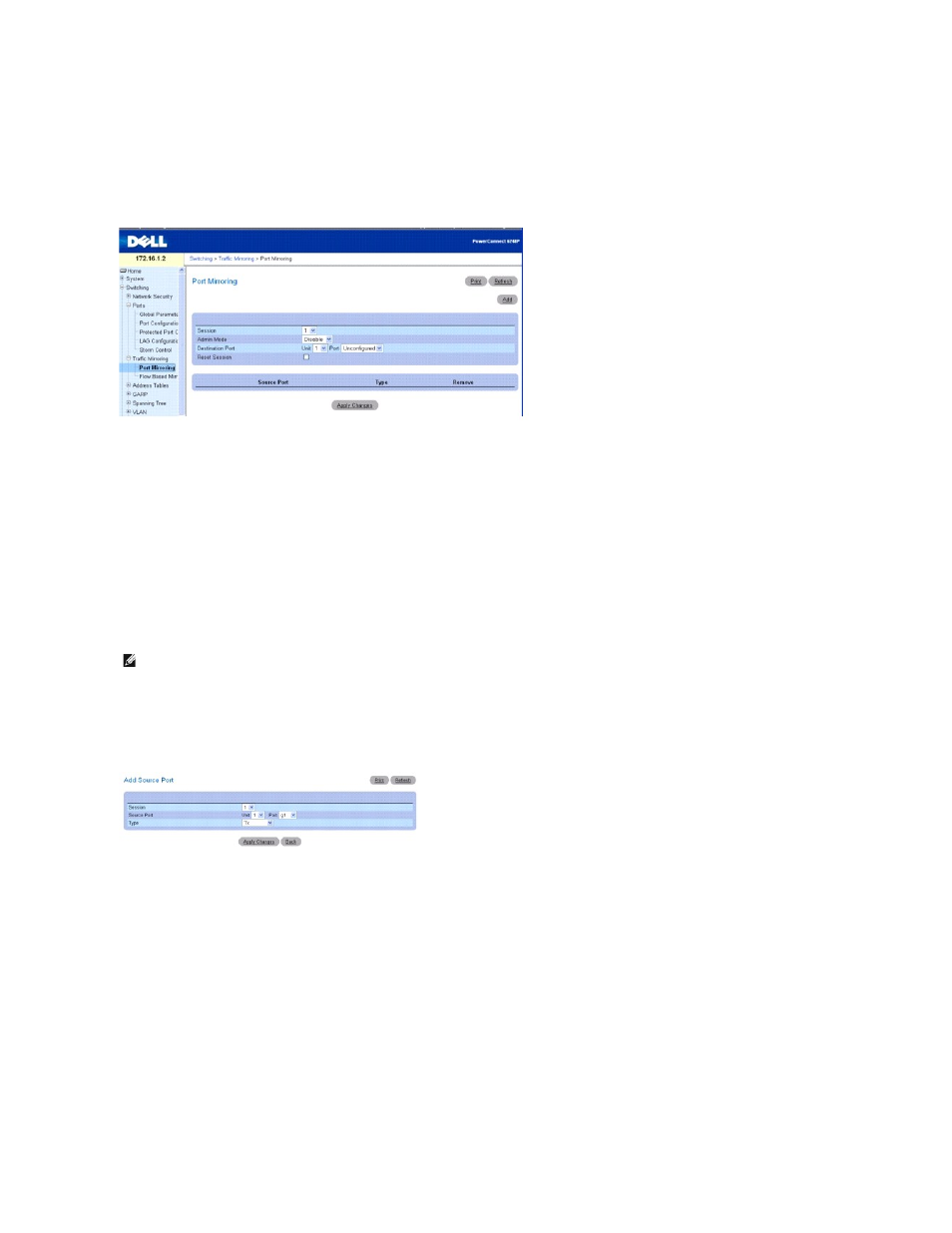

Рис . 8-29. Страница Port Mirroring (дублирование портов)
На странице Port Mirroring имеются следующие поля:
Session — Указывает сеанс мониторинга.
Admin Mode (Админ. режим) — Включает или отключает дублирование портов.
Destination Port (Порт-приемник). – Указывает порт, на который будет копироваться трафик.
Reset Session — Разрешает сброс сеанса дублирования порта.
Source Port — Выдает список портов-источников, добавленных со страницы Add Source Port (добавление порта-источника).
Type – Показывает тип трафика, контролируемого на исходном порте.
Добавление сеанса дублирования портов
1. Откройте страницу Port Mirroring (Дублирование портов).
2. Нажмите кнопку Add (Добавить), чтобы показать страницу Add Source Port (Добавление исходного порта).
Рис . 8-30. Страница Add Source Port (добавление исходного порта)
3. Выполните настройку следующих полей :
Session — Выбор сеанса для мониторинга.
Source Port (Порт-источник) – Указывает устройство (unit) и порт (port), с которого копируется трафик. На один порт-приемник можно
дублировать не более
8 исходных портов.
Type – Указывает тип дублируемого трафика. Возможные значения поля:
TX — Мониторинг только переданных пакетов.
RX — Мониторинг только принятых пакетов.
TX and RX — Мониторинг переданных и принятых пакетов.
4. Нажмите кнопку Apply Changes (Применить изменения).
Для указанного устройства и порта будет создан новый сеанс дублирования портов , а устройство будет обновлено. Исходный порт отобразится в
таблице Source Port (Исходный порт) на странице Port Mirroring (Дублирование портов).
ПРИМЕЧАНИЕ . Порт будет удален из сети VLAN или группы LAG, когда он станет зеркальной копией.
