Удаление туннеля
1. Откройте страницу Tunnels Configuration (Конфигурация туннелей).
2. Укажите туннель , который надо удалить, в раскрывающемся меню Tunnel.
3. Нажмите Delete Tunnel (Удалить туннель).
Туннель будет удален , а устройство обновлено.
Конфигурирование туннеля с помощью команд консоли
Информацию о командах консоли , выполняющих эту функцию, см. в следующей главе справочного руководства по режиму командной строки (CLI
Reference Guide):
l Tunnel Interface Commands (Команды туннельного интерфейса)
Tunnels Summary (Сводные данные туннелей)
Используйте страницу Tunnels Summary для отображения сводных данных настроенных туннелей.
Чтобы открыть страницу , нажмите на панели дерева Routing® Tunnels® Summary.

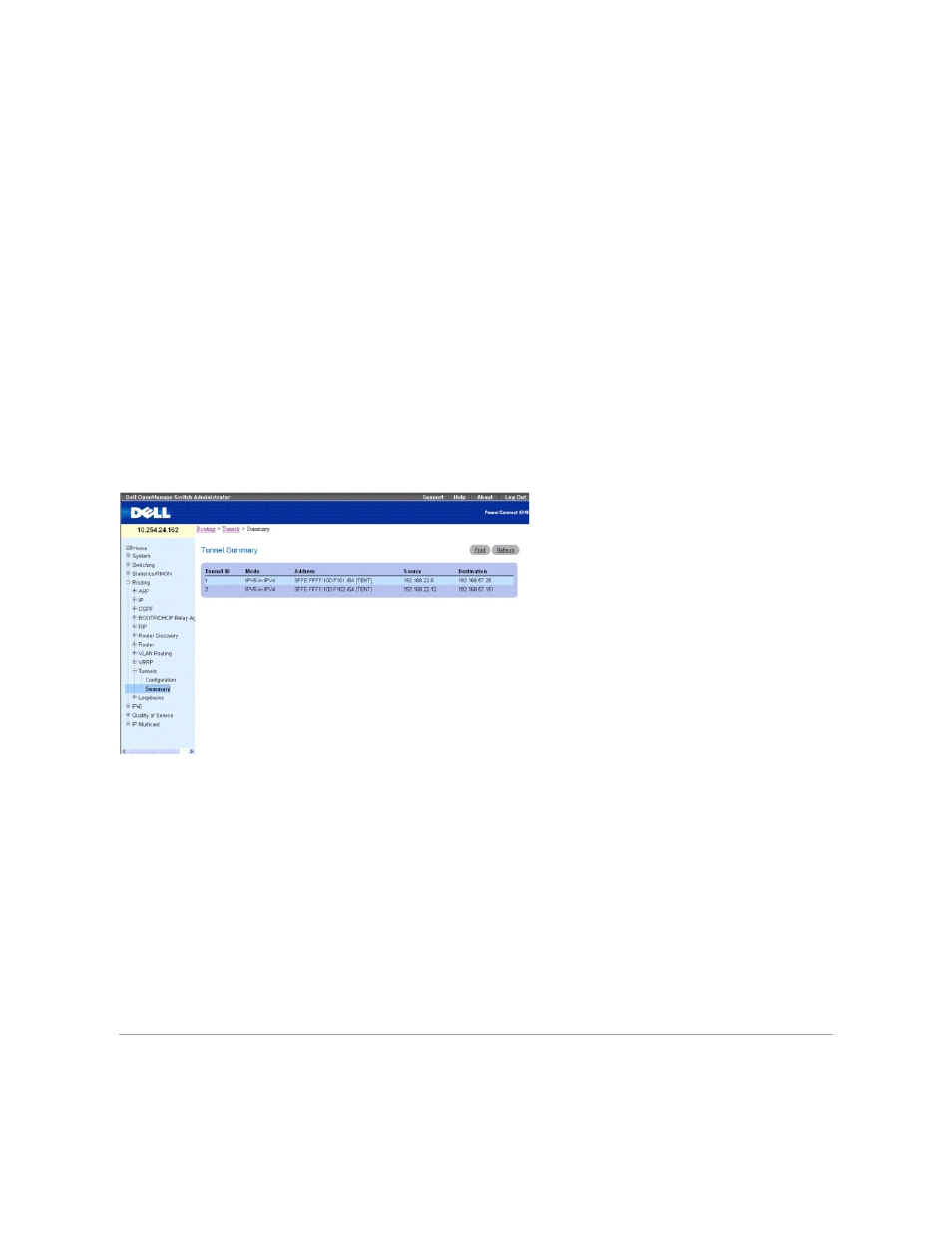

Рис . 10-44. Tunnels Summary (Сводные данные туннелей)
На странице Tunnels Summary (Сводные данные туннелей) есть следующие поля:
Tunnel ID — идентификатор туннеля.
Mode — соответствующий режим туннеля.
Address — IPv6-адрес(а) туннеля.
Source — соответствующий адрес источника туннеля. В случае, если интерфейс был уже настроен, отображаются и интерфейс, и адрес. Если
интерфейс источника не имеет настроенного адреса
, на месте адреса появляется текст "unconfigured" (не настроено).
Destination — соответствующий адрес приемника туннеля.
Отображение сводных данных туннелей с помощью команд консоли
Информацию о командах консоли , выполняющих эту функцию, см. в следующей главе справочного руководства по режиму командной строки (CLI
Reference Guide):
l Tunnel Interface Commands (Команды туннельного интерфейса)
Кольца
Продукты серии 6200 позволяют создавать, удалять кольцевые интерфейсы и управлять ними. Это динамические интерфейсы, которые создаются и
удаляются через пользовательскую настройку . Продукты серии 6200 поддерживают несколько кольцевых интерфейсов.
