Инструкция по эксплуатации Dell PowerConnect 6224P
Страница 107
5.
Нажмите кнопку
Apply Changes (Применить изменения).
Настройки конфигурации порта
(Port Configuration) будут скопированы, а устройство обновлено.
Изменение настроек конфигурации для нескольких портов
1.
Откройте страницу
Port Configuration (Настройка портов).
2.
Нажмите кнопку
Show All (Показать все).
Откроется таблица настройки портов
(Port Configuration Table).
3.
Нажмите кнопку
Edit (изменить) для каждого настраиваемого порта (Port).
4.
При необходимости внесите изменения в поля конфигурации портов
(Port Configuration).
5.
Нажмите кнопку
Apply Changes (Применить изменения).
Настройки конфигурации порта
(Port Configuration) будут изменены, а устройство обновлено.
Настройка портов с помощью команд консоли
Информацию о командах консоли
, выполняющих эту функцию, см. в следующей главе документа CLI Reference Guide (Справочное руководство по
режиму командной строки
):
l
Команды настройки интерфейса
Ethernet
Protected Port Configuration (настройка защищенных портов)
Страница
Protected Port Configuration (Настройка защищенного порта) используется для задания механизма безопасности 2-го уровня, частных
граничных портов
VLAN (PVE), обеспечивающий защиту на уровне портов, являющихся членами одной VLAN. Трафик с защищенных портов
отправляется только на восходящие порты и не может направляться другим портам внутри
VLAN.
Чтобы открыть страницу
Port Configuration, последовательно выберите пункты Switching® Ports® Protected Port Configuration в панели дерева.

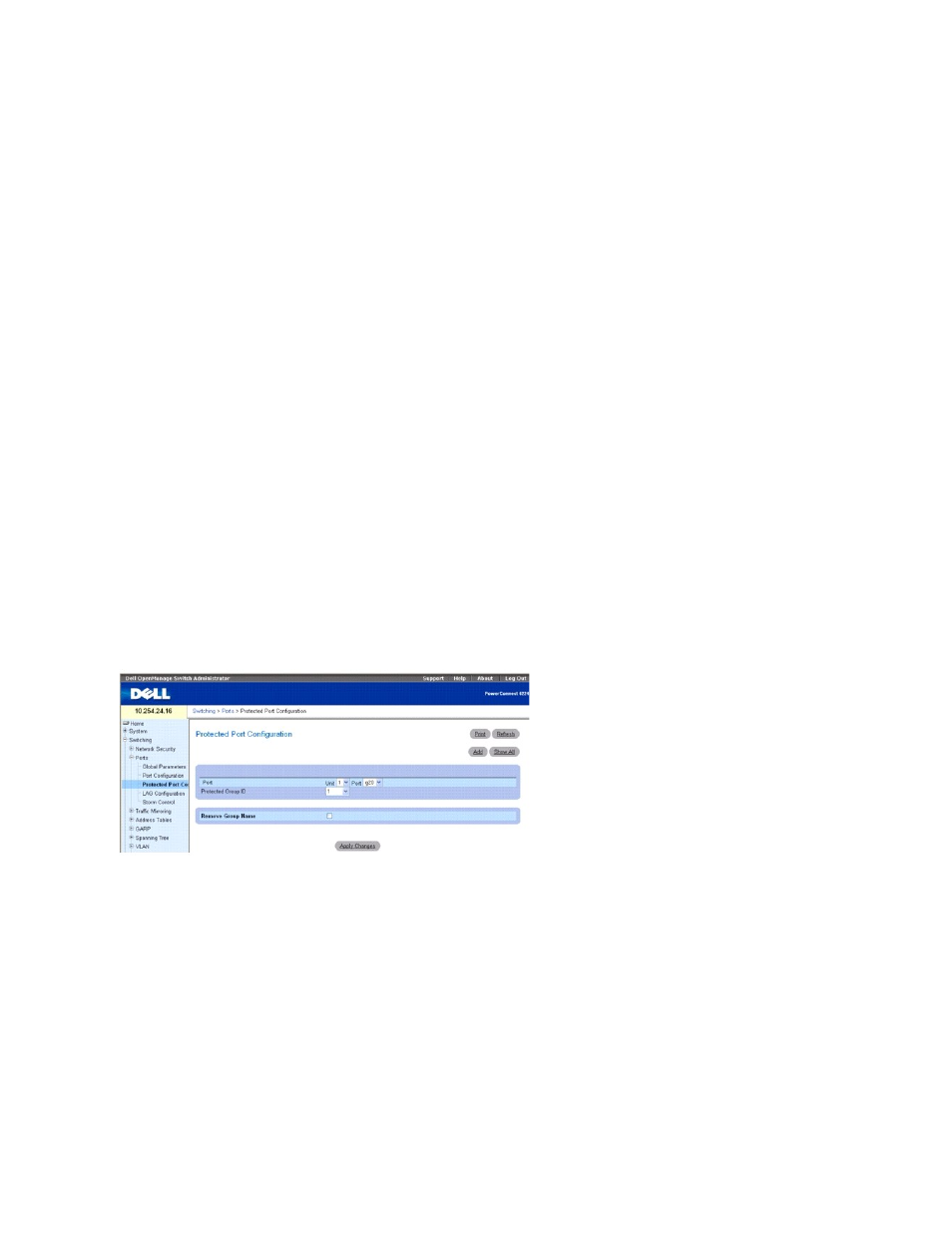

Рис
. 8-22. Страница Protected Port Configuration (настройка защищенных портов)
На странице
Protected Port Configuration имеются следующие поля:
Port — Указывает устройство и порт, для которых требуется определить параметры.
Protected Group ID — Раскрывающееся меню, используемое для назначения порта группе 0, 1 или 2.
Remove Group Name (Удалить имя группы) — Этот флажок устанавливается для исключения выбранного порта из защищенной группы.
Вывод таблицы
Protected Port Table
1.
Откройте страницу
Protected Port Configuration (Настройка защищенных портов).
2.
Нажмите кнопку
Show All (Показать все).
Откроется таблица сводки защищенных портов
(Protected Ports Summary).
Рис
. 8-23. Таблица Port Summary Table
