Инструкция по эксплуатации Dell PowerConnect 6224P
Страница 307
Пример сеанса мастера быстрой настройки
В этом разделе описывается сеанс мастера быстрой настройки

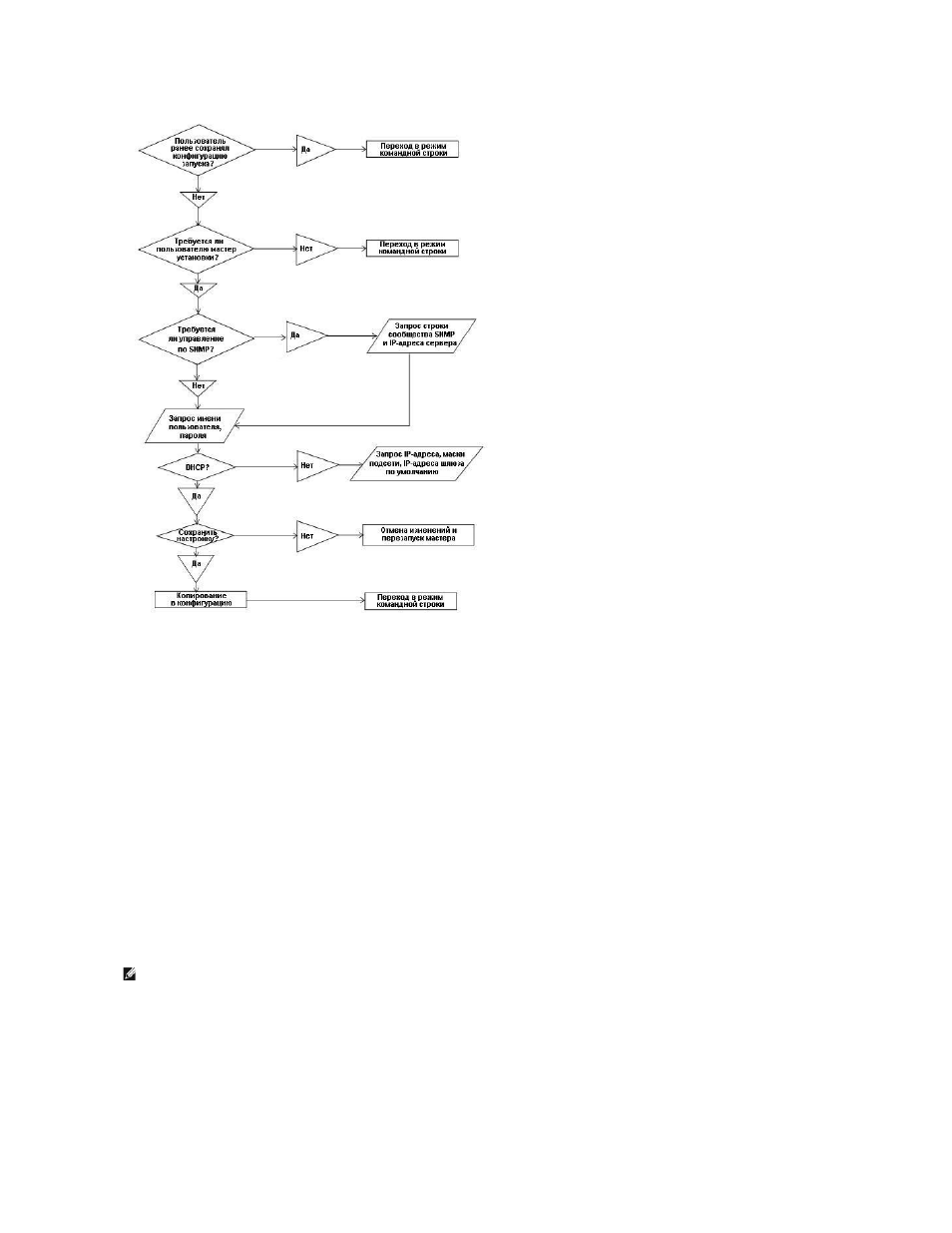

. Общую схему процесса можно найти на диаграмме состояния, представленной в
предыдущем разделе
. Значения, используемые в описываемом сеансе, приводятся только для примера. Пожалуйста, уточните действительные
значения у своего сетевого администратора
:
l
IP-адрес для виртуальной локальной сети управления: 192.168.1.1:255.255.255.0.
l
Имя пользователя
admin, пароль admin123.
l
IP-адрес системы управления сетью: 192.168.1.10.
l
Шлюз по умолчанию: 192.168.1.100.
l
Используемая строка
SNMP-сообщества: Dell_Network_Manager.
Мастер настройки настраивает начальные значения как описано выше
. После завершения работы мастера система настроена таким образом:
l
SNMPv1/2c включен и строка сообщества установлена, как описано выше. SNMPv3 выключен.
l
Учетная запись администратора создана как было описано.
l
Система управления сетью настроена. С этой станции управления можно получить доступ к интерфейсам SNMP, HTTP и командной
строки
. Можно также разрешить доступ к этим интерфейсам управления со всех IP-адресов, указав IP-адрес (0.0.0.0).
l
IP-адрес настроен для виртуальной локальной сети управления, используемой по умолчанию (1).
l
Адрес шлюза по умолчанию указан.
Следующий пример содержит последовательность запросов и ответов
, связанных с выполнением примера сеанса мастера быстрой настройки Dell.
Используются приведенные выше значения
.
Вас приветствует мастер быстрой настройки Dell
Мастер настройки помогает выполнить исходную настройку коммутатора и позволяет почти мгновенно начать работу с устройством. Можно не прибегать
к услугам мастера установки и выполнить настройку коммутатора вручную с помощью командной строки. Вы должны ответить на следующий вопрос в
течение следующих 60 секунд, чтобы запустить мастер, иначе система продолжит работать в обычном режиме с использованием конфигурации по
умолчанию. Примечание: Вы можете выйти из мастера в любой момент нажатием [ctrl+z].
ПРИМЕЧАНИЕ
.
В представленном ниже примере возможные действия пользователя заключены в квадратные скобки
[ ]. Там где возможно,
значения по умолчанию приводятся в фигурных скобках
{ }. При нажатии кнопки <Return> без изменения параметров будут приняты значения
по умолчанию
. Текст справки находится в круглых скобках.
