1.
Откройте интерфейс
Storm Control (Контроль "лавины").
2.
Нажмите кнопку
Show All (Показать все).
Откроется таблица
Storm Control Settings Table (Таблица параметров контроля "лавины").

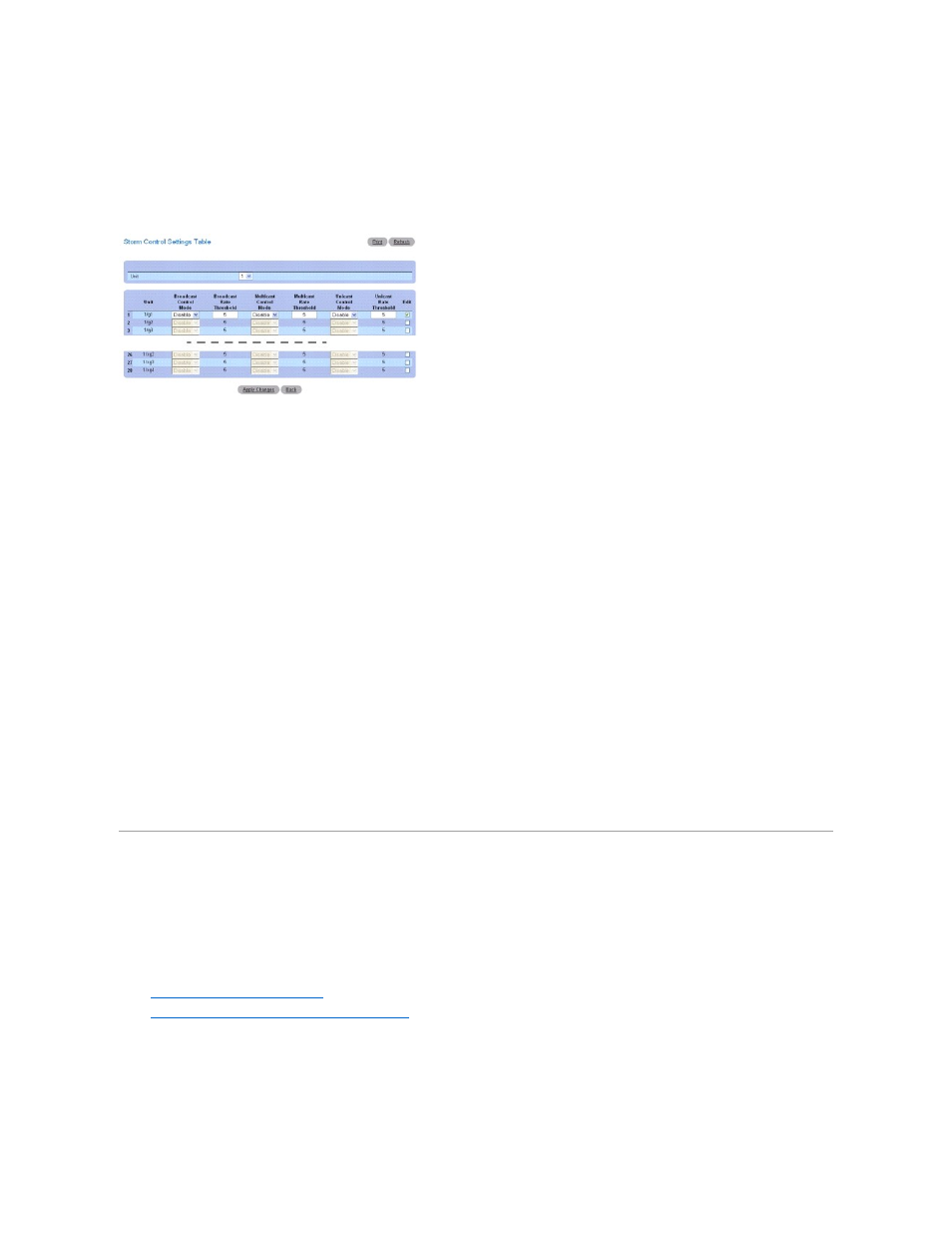

Рис
. 8-28. Таблица Storm Control Settings Table (Таблица параметров контроля "лавины")
3.
Используйте раскрывающееся меню
Unit (Устройство), чтобы просмотреть таблицу Storm Control Settings Table (Таблица параметров контроля
"лавины") для других устройств в стеке, если они существуют.
Изменение контроля широковещательных пакетов
1.
Откройте интерфейс
Storm Control (Контроль "лавины").
2.
Нажмите кнопку
Show All (Показать все).
Откроется таблица
Storm Control Settings Table (Таблица параметров контроля "лавины").
3.
Отметьте флажком поле
Edit (Изменить) для каждого порта, которому требуется изменить параметр Broadcast Control (контроль
широковещательных пакетов
).
4.
При необходимости внесите изменения в поле
Broadcast Control.
5.
Нажмите кнопку
Apply Changes (Применить изменения).
Параметры контроля
"лавины" порта будут сохранены в коммутатор.
Настройка контроля
"лавины" с помощью команд консоли
Информацию о командах консоли
, выполняющих эту функцию, см. в следующей главе документа CLI Reference Guide (Справочное руководство по
режиму командной строки
):
l
Команды настройки интерфейса
Ethernet
Настройка дублирования трафика
Дублирование трафика позволяет настраивать коммутатор на отправку копий пакетов дублируемого порта в дублирующий порт
. Зеркалирование
выполняется на основе портов или потоков
.
Используйте страницу меню
Traffic Mirroring (дублирование трафика) для определения сеансов с дублированием портов и настройки дублирования на
основе потоков
.
Чтобы открыть эту страницу
, последовательно выберите пункты Switching® Traffic Mirroring в панели дерева. На странице Traffic Mirroring
(дублирование трафика) даны ссылки на следующие функции:
l
Port Mirroring (Дублирование портов)
l
Flow Based Mirroring (дублирование на основе потоков)
Port Mirroring (Дублирование портов)
При дублировании портов сетевой трафик анализируется с помощью анализатора пакетов
. Это выполняется на отдельных портах коммутатора. В
коммутаторах несколько портов настроены как исходные
, а один порт как порт-приемник. Пользователь может настраивать способ дублирования
трафика на исходном порте
. Пакеты, поступающие на исходный порт, передаваемые на какой-либо порт, либо принимаемые и передаваемые, могут
