l MC — описывает путь многоадресных IP-датаграмм, пересылающихся согласно стандартным спецификациям.
l O — описывает, поддерживаются ли Opaque-LSAs.
l V — описывает, поддерживаются ли расширения OSPF++ для VPN/COS.
Настройка виртуальных связей
Используйте страницу Virtual Link Configuration для создания или конфигурирования информации виртуального интерфейса для конкретной области и
соседа . Действительная область OSPF должна быть конфигурирована, прежде чем страница может быть показана.
Чтобы открыть страницу , нажмите на панели дерева Routing® OSPF® Virtual Link Configuration.

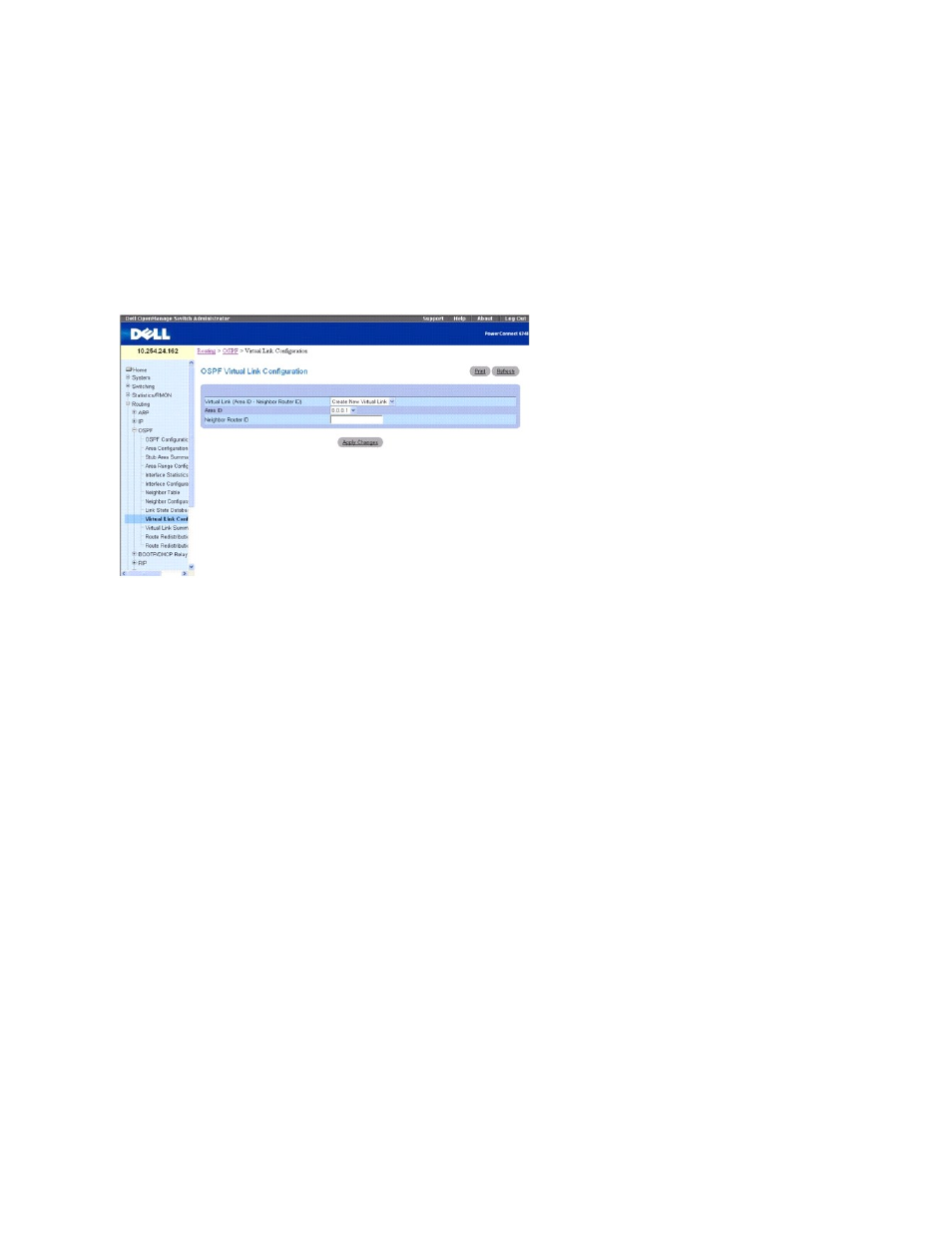

Рис . 10-15. OSPF Virtual Link Configuration - Create (Конфигурация виртуальной линии связи OSPF - Создание)
На странице OSPF Virtual Link Configuration (Конфигурация виртуальной линии связи OSPF) есть следующие поля:
Virtual Link (Area ID - Neighbor Router ID) (Виртуальная линия связи (Идентификатор области - Идентификатор соседского маршрутизатора)) —
выберите виртуальную связь
, для которой необходимо показать или конфигурировать данные. Он состоит из идентификатора области и
идентификатора соседского маршрутизатора and. Для создания новой виртуальной линии связи выберите Create New Virtual Link (Создание новой
виртуальной линии связи ) из раскрывающегося меню, чтобы определить новую виртуальную линию связи. Если выбрано Create New Virtual Link
(Создание новой виртуальной линии связи), появляются следующие поля:
Area ID (Идентификатор области) — 32-битовое целое число в формате разделенных точками десятичных чисел, которое уникальным образом
обозначает область
, к которой подключается интерфейс маршрутизатора.
Neighbor Router ID (Идентификатор соседского маршрутизатора) — 32-разрядное целое в формате разделенных точками десятичных чисел,
которое уникальным образом идентифицирует соседский маршрутизатор
, являющийся частью виртуальной линии связи.
Hello Interval (Интервал Hello-сообщения) — введите интервал hello-сообщения OSPF (в секундах) для указанного интерфейса. Этот параметр должен
быть одинаковым для всех маршрутизаторов
, подключенных к сети. Диапазон действительных значений: от 1 до 65535. Значение по умолчанию - 10
секунд .
Dead Interval (Интервал отказа маршрутизатора) — введите интервал отказа маршрутизатора OSPF (в секундах) для указанного интерфейса. Это
указывает
, как долго маршрутизатор ожидает пакеты Hello соседнего маршрутизатора перед тем, как объявить его недоступным. Этот параметр
должен быть одинаковым для всех маршрутизаторов , подключенных к сети. Это значение должно быть кратно интервалу Hello-сообщения (например,
в 4 раза). Диапазон действительных значений: от 1 до 65535. Значение по умолчанию - 40 секунд.
Interface Delay Interval (secs) (Интервал задержки интерфейса, сек) — задержка передачи OSPF для виртуальной линии связи (в секундах).
Показывает приблизительное количество секунд
, которое требуется для передачи пакета обновления состояния соединения через данный интерфейс.
State (Состояние) — текущее состояние выбранной виртуальной линии связи. Может принимать одно из следующих значений:
l Down (Отключено) — это первоначальное состояние интерфейса. В данном состоянии протоколы низкого уровня оповещаются о том, что
интерфейс не используется . В данном состоянии параметры интерфейса устанавливаются в исходные значения. Все таймеры интерфейса
отключены и с интерфейсом не связано каких -либо соседей.
l Waiting (Ожидание) — маршрутизатор пытается определить идентичность (запасного) выделенного маршрутизатора для сети, отслеживая
полученные Hello-пакеты. Маршрутизатор не может выбирать резервный выделенный маршрутизатор или выделенный маршрутизатор до того,
как он выйдет из состояния ожидания . Это позволяет избежать ненужных изменений (резервных) выделенных маршрутизаторов.
l Point-to-Point (Точка-точка) — интерфейс является рабочим, а также соединен с виртуальной линией. При переходе в данное состояние
маршрутизатор делает попытки сформировать отношения смежности с соседним маршрутизатором . Пакеты hello передаются соседу через
каждые HelloInterval секунд.
l Designated Router (Выделенный маршрутизатор) — этот маршрутизатор сам по себе является выделенным маршрутизатором в подключенной
сети . Соседи устанавливаются для всех маршрутизаторов, подключенных к сети. Маршрутизатор также должен создать network-LSA (сетевой-
LSA) для узла сети. Network-LSA (сетевой-LSA) содержит ссылки на все маршрутизаторы (включая сам выделенный маршрутизатор),
подключенные к сети
.
l Backup Designated Router (Запасной выделенный маршрутизатор) — этот маршрутизатор сам по себе является запасным выделенным
маршрутизатором в подключенной сети . Если выделенный маршрутизатор выходит из строя, данный маршрутизатор становится выделенным.
Маршрутизатор устанавливает соседи для всех маршрутизаторов , подключенных к сети. Резервный выделенный маршрутизатор выполняет по
сравнению с выделенным маршрутизатором немного другие функции во время процедуры заполнения .
