Инструкция по эксплуатации Dell PowerConnect 6224P
Страница 120
На странице

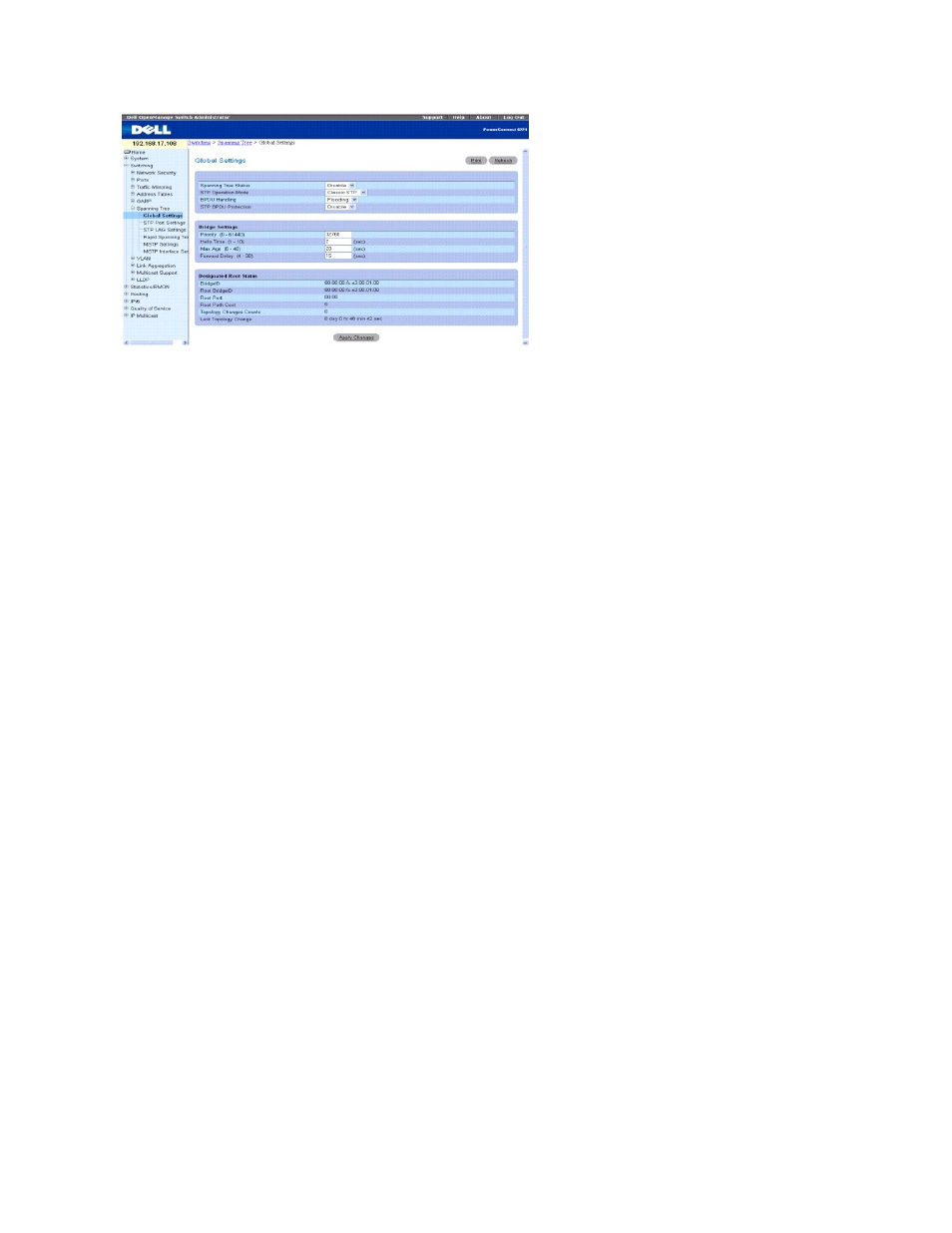

STP Global Settings имеются следующие поля:
Spanning Tree Status — Включает или выключает протоколы RSTP, STP или MSTP на коммутаторе.
STP Operation Mode (Режим работы STP) – Указывает режим включения протокола STP на устройстве. Возможные значения поля: Classic STP, Rapid
STP и Multiple STP.
BPDU Handling (Обработка BPDU). Указывает вид обработки пакетов BPDU при отключенном протоколе STP на интерфейсе. Возможные значения
поля
: Filtering (фильтрация) и Flooding (наполнение). По умолчанию используется значение Flooding.
STP BPDU Protection — (Защита пакетов BPDU в STP). Отключение порта в случае, если новый коммутатор выполняет попытку войти в существующую
топологию
STP. Это исключает влияние коммутаторов, не входящих в STP, на топологию STP.
Если выбрано значение
Enable (включить) во время приема пакета BPDU краевым портом, то этот порт будет отключен. Для повторного включения
отключенного порта требуется вмешательство пользователя
.
Параметры моста
Priority (0-61440) – Значение приоритета для моста. Когда коммутаторы или мосты работают по протоколу STP, каждому из них назначается
приоритет
. После обмена пакетами BPDU коммутатор с низшим значением приоритета становится корневым мостом.
Hello Time (1-10) — Указывает интервал отправки конфигурационных сообщений с корневого моста (в секундах). По умолчанию используется
значение
2.
Max Age (6-40) (максимальное время). — Указывает максимальное время (в секундах), которое мост ожидает перед изменением топологии. По
умолчанию используется значение
20.
Forward Delay (4-30) — Указывает время задержки, в секундах, пересылки для коммутатора, в течение которого мост находится в состояниях
распознавания
(learning) и прослушивания (listening) перед пересылкой пакетов. По умолчанию используется значение 15.
Статус корневого моста
Bridge ID — Показывает идентификатор моста.
Root Bridge ID — Показывает идентификатор корневого моста.
Root Port (Корневой порт). – Показывает номер порта, предлагающего путь от данного моста к корневому с наименьшими затратами. Этот параметр
важен
, если мост не является корневым. Значение по умолчанию: 0.
Root Path Cost. – Показывает стоимость пути от данного моста до корневого.
Topology Changes Counts (Количество изменений топологии). – Показывает общее количество происшедших изменений состояния STP.
Last Topology Change (Последнее изменение топологии). – Показывает общее время с последнего изменения топологии. Время выводится в формате
"час/минуты/секунды", например, 5 часов, 10 минут и 4 секунды.
Определение общих параметров
STP
1.
Откройте страницу
STP Global Settings (Общие параметры STP).
2.
Выберите в поле
Spanning Tree State (Состояние Spanning Tree) значение Enable (Включить).
3.
Выберите режим
STP в поле STP Operation Mode (Операционный режим STP) и определите остальные параметры.
4.
Нажмите кнопку
Apply Changes (Применить изменения).
