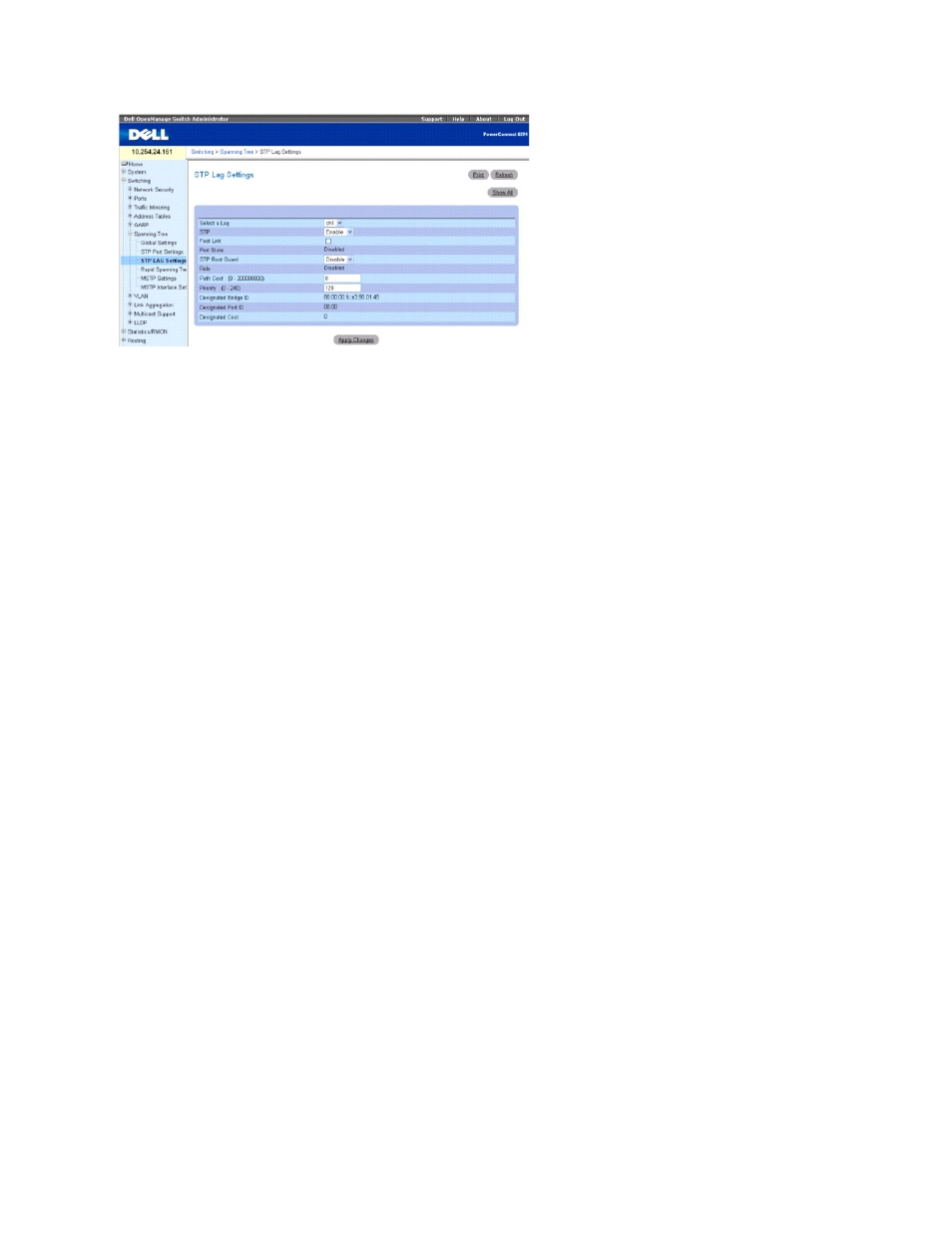

На странице STP LAG Settings имеются следующие поля:
Select a LAG (Выбор LAG) — Указывает номер группы LAG, для которой требуется изменить параметры STP.
STP — Включает или выключает протокол STP в группе LAG. По умолчанию этот параметр включен (enable).
Fast Link (Быстрая связь). – Включает режим быстрой связи для LAG. Если режим быстрой связи для LAG включен, Port State автоматически переводится
в состояние пересылки
Forwarding state сразу после появления связи. Режим Fast Link оптимизирует время, которое требуется протоколу STP на
сходимость . В больших сетях на нее может потребоваться 30-60 секунд.
Port State — Показывает текущее состояние параметров STP для LAG. Если этот параметр включен, он определяет, какое действие пересылки
выполняется в ходе трафика
. Если мост выявляет неполадки в работе группы LAG, то она переводится в состояние Broken (Неполадка). Возможные
состояния LAG:
Disabled (Выключен) — Протокол STP временно отключен на LAG. LAG может пересылать трафик и распознавать новые MAC-адреса.
Blocking (Блокирование). – LAG заблокирована и не может использоваться для пересылки трафика или распознавания MAC-адресов.
Listening (Прослушивание) — LAG находится в режиме прослушивания и не пересылает трафик, и не распознает MAC-адреса.
Learning (Распознавание) — LAG находится в режиме распознавания и не пересылает трафик, но может распознать новые MAC-адреса.
Forwarding (Пересылка) — LAG находится в режиме передачи, группа может переслать трафик и распознать новые MAC-адреса.
Broken (Неисправность) — LAG находится в неисправном состоянии, ее нельзя использовать для передачи трафика.
Role — Показывает роль порта в текущей топологии STP.
Path Cost (0-200000000) (Стоимость пути) — Указывает вклад LAG в стоимость пути к корню. Стоимость пути может иметь большее или меньшее
значение и может пересылать трафик по маршрутизируемому пути или от него
. Значение по умолчанию - 0.
Priority (0-240) – Указывает значение приоритета для LAG. От значения приоритета зависит выбор LAG, когда у моста имеется два порта,
соединенных в петлю
. Значения приоритета находится в диапазоне 0-240.
Designated Bridge ID — Показывает идентификатор назначенного моста.
Designated Port ID — Показывает идентификатор назначенного порта.
Designated Cost (Назначенная стоимость) – Показывает стоимость порта, участвующего в топологии STP. Вероятность того, что порт с низкой
стоимостью будет заблокирован
, если STP обнаружит петлю, невелика.
Изменение параметров STP для LAG для одной группы LAG
1. Откройте страницу STP LAG Settings .
2. Выберите LAG из раскрывающегося меню Select a LAG.
3. Измените поля по необходимости .
4. Нажмите кнопку Apply Changes (Применить изменения).
Параметры STP для группы LAG будут изменены, а устройство обновлено.
Вывод таблицы STP LAG Table
1. Откройте страницу STP LAG Settings (Параметры STP для LAG).
