Policing Style (Стиль ограничения) — отображает используемый стиль ограничения.
Color Mode (Режим цвета) — позволяет выбрать тип ограничения по цвету. Из раскрывающегося списка можно выбрать значения Color Blind
(Игнорировать цвет) или Color Aware (Распознавать цвет).
Conform Action Selector (Выбор действия для пакета, удовлетворяющего ограничениям) — позволяет выбрать действие, которое будет производиться
с пакетами
, удовлетворяющими условиям ограничения (не превышающими максимальную скорость, установленную в политике). Здесь можно выбрать
значения
Send (Отправить), Drop (Исключить), Mark CoS (Отметить класс обслуживания), Mark IP DSCP (Отметить IP DSCP), Mark IP Precedence
(Отметить приоритет IP).
Violate Action (Действие для пакетов, не удовлетворяющим ограничениям) — позволяет выбрать действие, которое будет производиться с пакетами,
не удовлетворяющими условиям ограничения
(превышающими максимальную скорость, установленную в политике). Здесь можно выбрать значения
Send (Отправить), Drop (Исключить), Mark CoS (Отметить класс обслуживания), Mark IP DSCP (Отметить IP DSCP), Mark IP Precedence (Отметить
приоритет
IP).
Настройка ограничения для экземпляра политика
-класс
1.
Выберите
Policing (Ограничение) из раскрывающегося меню Traffic Conditioning (Согласование трафика) на странице Diffserv Policy Class
Definition (Определение класса политики Diffserv).
Откроется страница
Diffserv Policy - Policing (Политика Diffserv – ограничение), которая показана на
.
2.
Установите флажок напротив одного или нескольких критериев ограничения
, которые будут использоваться для данного экземпляра политика-
класс
.
3.
Выберите или введите значение для каждого из выбранных полей
.
4.
Нажмите кнопку
Apply Changes (Применить изменения).
Откроется страница
Policy Rate Configuration (Настройка скорости политики).

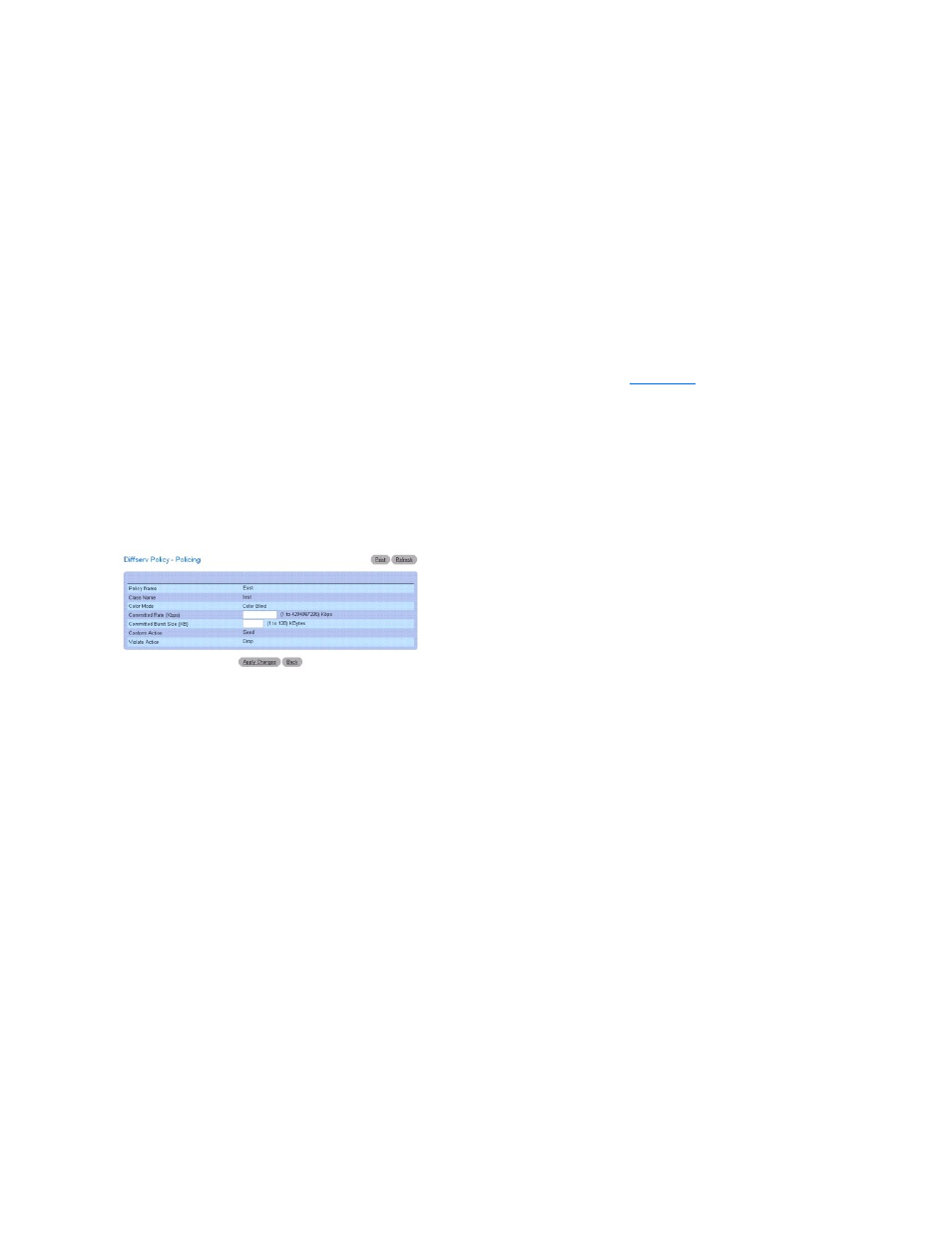

Рисунок
12-12. Policy Rate Configuration (Настройка скорости политики)
5.
Введите необходимые значения критериев для
Committed Rate (Разрешенная скорость) и/или Committed Burst Size (Разрешенный размер
пакета
).
6.
Нажмите кнопку
Apply Changes
(Применить изменения).
Ограничение настроено для указанного экземпляра политика
-класс, и устройство обновлено.
Определение классов политики с помощью командной строки
Информацию о командах консоли
, выполняющих эту функцию, см. в следующей главе справочного руководства по режиму командной строки (CLI
Reference Guide):
l
QoS Commands (Команды QoS)
Конфигурация обслуживания
Страница
Diffserv Service Configuration (Конфигурация обслуживания) используется для активирования политики на порту.
Чтобы отобразить страницу
, щелкните Quality of Service® Differentiated Services® Service Configuration в древовидном представлении.
Рисунок
12-13. Diffserv Service Configuration (Конфигурация обслуживания Diffserv)
