Инструкция по эксплуатации Dell PowerConnect 6224P
Страница 175

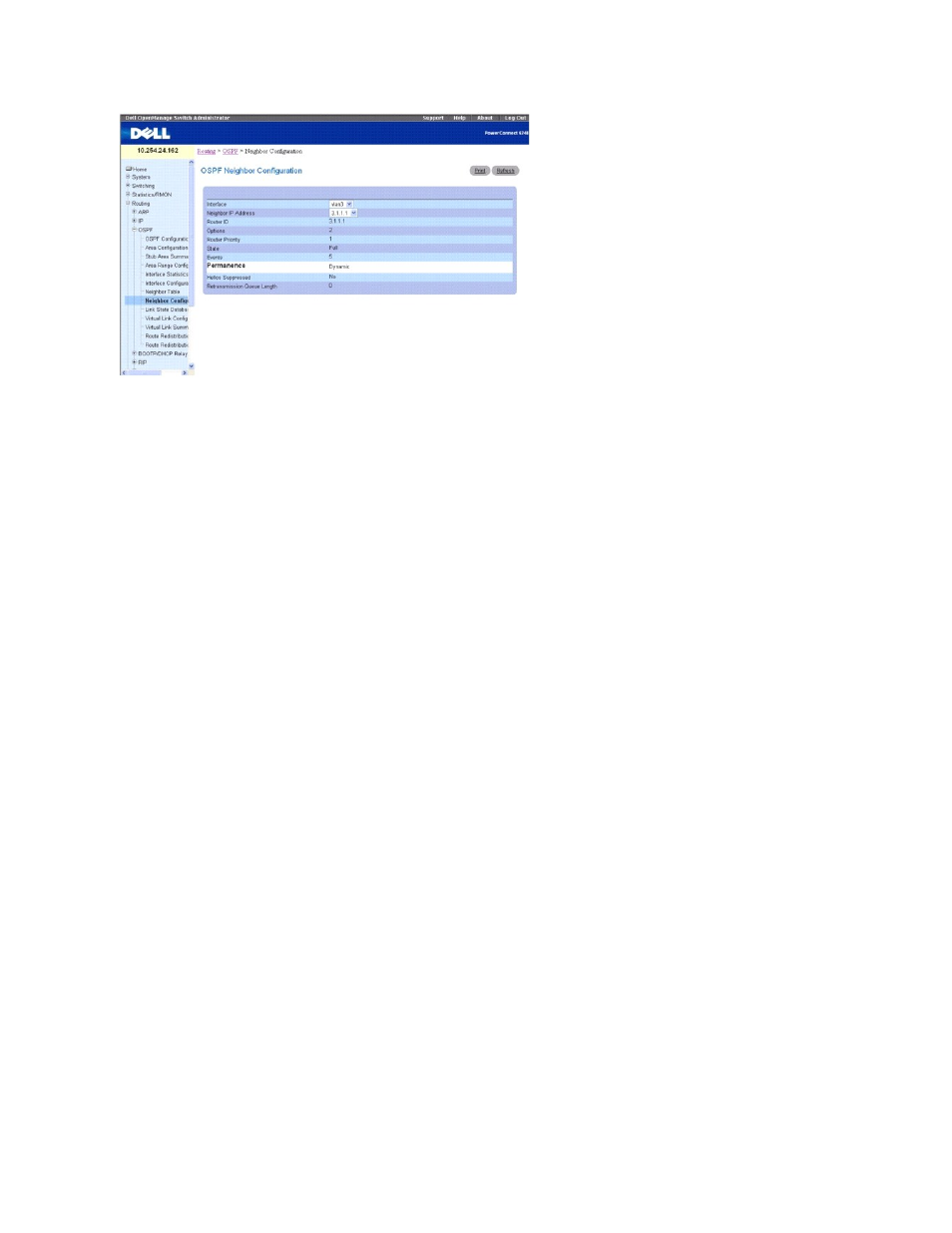

На странице
OSPF Neighbor Configuration (Соседская конфигурация OSPF) есть следующие поля:
Interface - в раскрывающемся меню выберите интерфейс виртуальной локальной сети, для которого включается маршрутизация.
Neighbor IP Address (Соседский IP-адрес) — выберите IP-адрес соседа, для которого должны быть показаны данные.
Router ID (Идентификатор маршрутизатора) — 32-разрядное целое в точечном десятичном формате, идентифицирующее соседский маршрутизатор.
Options (Опции) — Возможности OSPF, поддерживаемые соседом. Поле опций OSPF присутствует в Hello-пакетах OSPF, пакетах описания базы данных
и во всех объявления состояний связей
. Поле Options включает (или отключает) поддержку маршрутизаторами OSPF опциональных возможностей и
соединение на уровне их возможностей с другими маршрутизаторами
OSPF. С помощью этого механизма маршрутизаторы с отличающимися
возможностями могут быть смешаны в пределах одного домена маршрутизации
OSPF. Значение Options - битовое, оно обозначает возможности
соседа
.
Router Priority (Приоритет маршрутизатора) — отображает приоритет OSPF для указанного соседа. Приоритет соседа - это приоритетное целое от 0
до
255. Значение 0 показывает, что маршрутизатор не допускается как выделенный в этой сети.
State (Состояние) — состояние соседа может быть следующим:
l
Down (Отключено) — это первоначальное состояние соседской связи. Показывает, что не существует последней информации, полученной от
соседа
. В сетях NBMA пакеты Hello все же можно посылать выключенным соседям, хотя и с меньшей частотой.
l
Attempt (Попытка) — это состояние действительно только для соседей, подключенных к сетям NBMA. Оно говорит о том, что в течение
недавнего времени от соседа не было получено никакой информации
, однако необходимо совершить дополнительные попытки установления
связи с соседом
. Это выполняется посредством передачи соседнему узлу пакетов Hello с интервалом Hello Interval.
l
Init — это состояние показывает, что недавно был увиден Hello-пакет от соседа. Однако двусторонняя связь с соседом еще не была налажена
(т.е. маршрутизатор еще не появился в пакете Hello соседа). Все соседи в данном состоянии (или следующем) перечисляются в пакетах Hello,
передаваемых с соответствующих интерфейсах
.
l
2-Way — В этом состоянии связь между двумя маршрутизаторами двухсторонняя. Это было подтверждено операцией протокола Hello. Это
наиболее развитое состояние сразу после начала установления отношений смежности
. (Резервные) выделенные маршрутизаторы выбираются из
набора соседей в состоянии
2-Way и выше.
l
Exchange Start (Начало обмена) — это первый шаг в создании смежности между двумя соседствующими маршрутизаторами. Целью данного
шага является определение ведущего маршрутизатора и определение начального последовательного номера
DD. Переговоры соседей в данном
и последующих состояниях называются отношениями смежности
.
l
Exchange (Обмен) — в этом состоянии маршрутизатор описывает всю свою базу данных состояний связей, оправляя пакеты DD соседу. В данном
состоянии пакеты запросов состояния соединения также могут передаваться с целью запроса самых последних
LSA соседа. Все соседство в
состояниях
Exchange (обмен) и выше используются при процедуре заполнения. Эти отношения смежности полностью позволяют передавать и
получать все типы пакетов протокола маршрутизации
OSPF.
l
Loading (Загрузка) — в этом состоянии пакеты запроса состояния связей посылаются соседу с вопросом о последних LSA, которые были
обнаружены
(но еще не получены) в состоянии Exchange.
l
Full (Полный) — в этом состоянии соседствующие маршрутизаторы полностью смежны. Эти смежности появляются в router-LSAs и network-LSAs.
Events (События) — число раз, которые это соседское отношение меняло свое состояние или появлялась ошибка.
Permanence (Постоянство) – эта переменная показывает статус записи. Dynamic (динамический) и permanent (постоянный) указывают на то, как сосед
стал известен
.
Hellos Suppressed (Подавленные Hello) — указывает, подавляются ли Hello-сообщения к соседу .
Retransmission Queue Length (Длина очереди повторной передачи) — текущая длина очереди повторной передачи.
Отображение соседской конфигурации
OSPF
1.
Откройте страницу
OSPF Neighbor Configuration (Соседская конфигурация OSPF).
2.
Выберите интерфейс и
IP-адрес для отображения.
