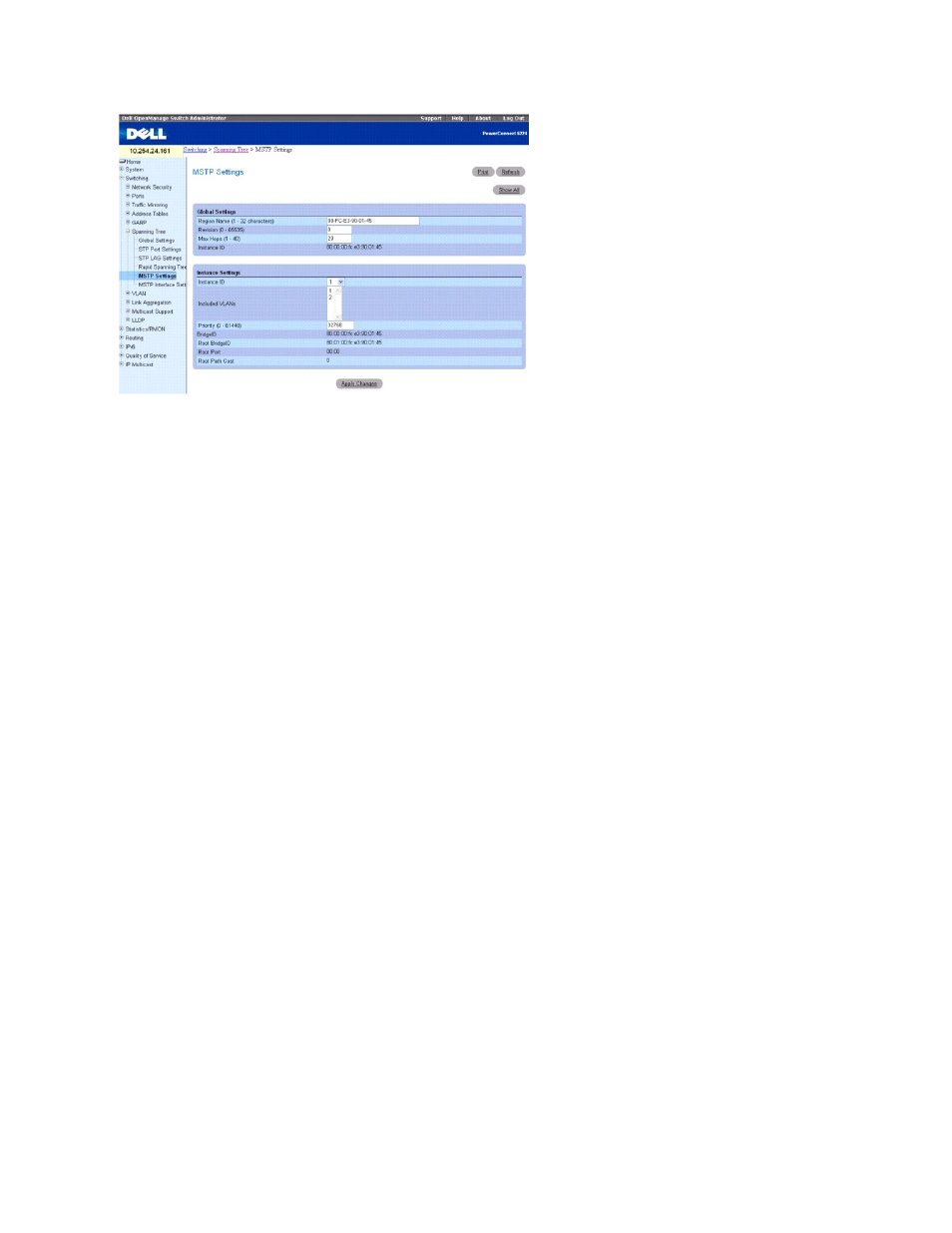

MSTP Settings (Параметры MSTP) имеются следующие поля, разделенные на два раздела - Global Settings (Общие параметры) и Instance
Settings (Параметры экземпляров):
Region Name (1–32 characters) (Имя области, от 1 до 32 символа). — Указывает пользовательское имя области MST.
Revision (0–65535) — Определяет неподписанный 16-битный номер, который задает ревизию текущей конфигурации MST. Номер ревизии требуется
как параметр конфигурации
MST. Значение по умолчанию - 0.
Max Hops (1–40) — Определяет общее количество повторных приемов в одной области, до того как пакет BPDU игнорируется. После того, как
данные
BPDU начинают игнорироваться, информация порта устаревает. Значение по умолчанию - 20.
Instance ID — Указывает идентификатор экземпляра STP. Значение поля: 1-15, по умолчанию - 1.
Included VLANs — Отображает выбранные сети VLAN на выбранный экземпляр. Каждая сеть VLAN соответствует только одному экземпляру.
Priority (0–61440) — Указывает приоритет коммутатора для выбранного экземпляра STP. По умолчанию используется значение 32768.
Bridge ID (Идентификатор моста) — Идентификатор моста выбранного экземпляра.
Идентификатор
Root Bridge ID корневого моста с минимальной стоимостью пути.
Root Port (Корневой порт) — Указывает корневой порт выбранного экземпляра.
Root Path Cost — Указывает стоимость пути для выбранного экземпляра.
Изменение параметров
MSTP
1.
Откройте страницу
MSTP Settings (Параметры MSTP).
2.
При необходимости внесите изменения в разделы
Global Settings (Общие параметры) и Instance Settings (Параметры экземпляров).
3.
Нажмите кнопку
Apply Changes (Применить изменения).
Параметры протокола
MSTP будут изменены, а устройство обновлено.
Отображение сети
VLAN протокола MSTP в таблице копий (Instance Mapping Table)
1.
Откройте страницу
MSTP Settings (Параметры MSTP).
2.
Нажмите кнопку
Show All (Показать все).
Откроется таблица
MSTP Settings Table.
Рис
. 8-46. Таблица параметров MSTP (MSTP Settings Table)
