на соответствующем выходном порте . Конечно, для использования таблицы отображения в пакете должно существовать поле, которому доверяет
порт . Если это поле не существует, выполняются действия, заданные по умолчанию. Эти действия включают направление пакета в очередь
определенного уровня CoS, которая определяется для данного входного порта в целом на основании существующего приоритета порта по
умолчанию . Данная очередь определяется отображением класса трафика с помощью текущей таблицы отображения 802.1p.
Если для порта задается режим без доверия , он не доверяет приоритету любого входящего пакета и использует вместо этого значение приоритета
порта по умолчанию . Все пакеты, поступающие на вход порта, находящегося в режиме без доверия, направляются в определенную очередь CoS
соответствующего выходного порта . Эта очередь определяется на основании приоритета входного порта, заданного по умолчанию. Этот процесс
также используется в тех случаях , когда невозможно осуществить отображение порта для полей, которым ему указано доверять. Например, это может
происходить в случае не -IP пакет поступает в порт, которому указано доверять значению IP DSCP.
Чтобы определить , как класс обслуживания присвоен пакету, используйте страницу Mapping Table Configuration (Конфигурация таблицы
отображения ).
Чтобы отобразить страницу , щелкните Quality of Service® Class of Services® Mapping Table Configuration в древовидном представлении.
Вид страницы и поля , доступные на этой странице, определяются режимом доверия, выбранным на странице Mapping Table Configuration
(Конфигурация таблицы отображения). Здесь можно выбрать три режима доверия:
l Untrusted (None) [Без доверия (Нет)]
l CoS(802.1P)
l IP DSCP
CoS(802.1P) является режимом по умолчанию, поэтому при выборе Mapping Table Configuration (Конфигурация таблицы отображения) в меню Class of
Service (Класс обслуживания) отображается именно эта страница.

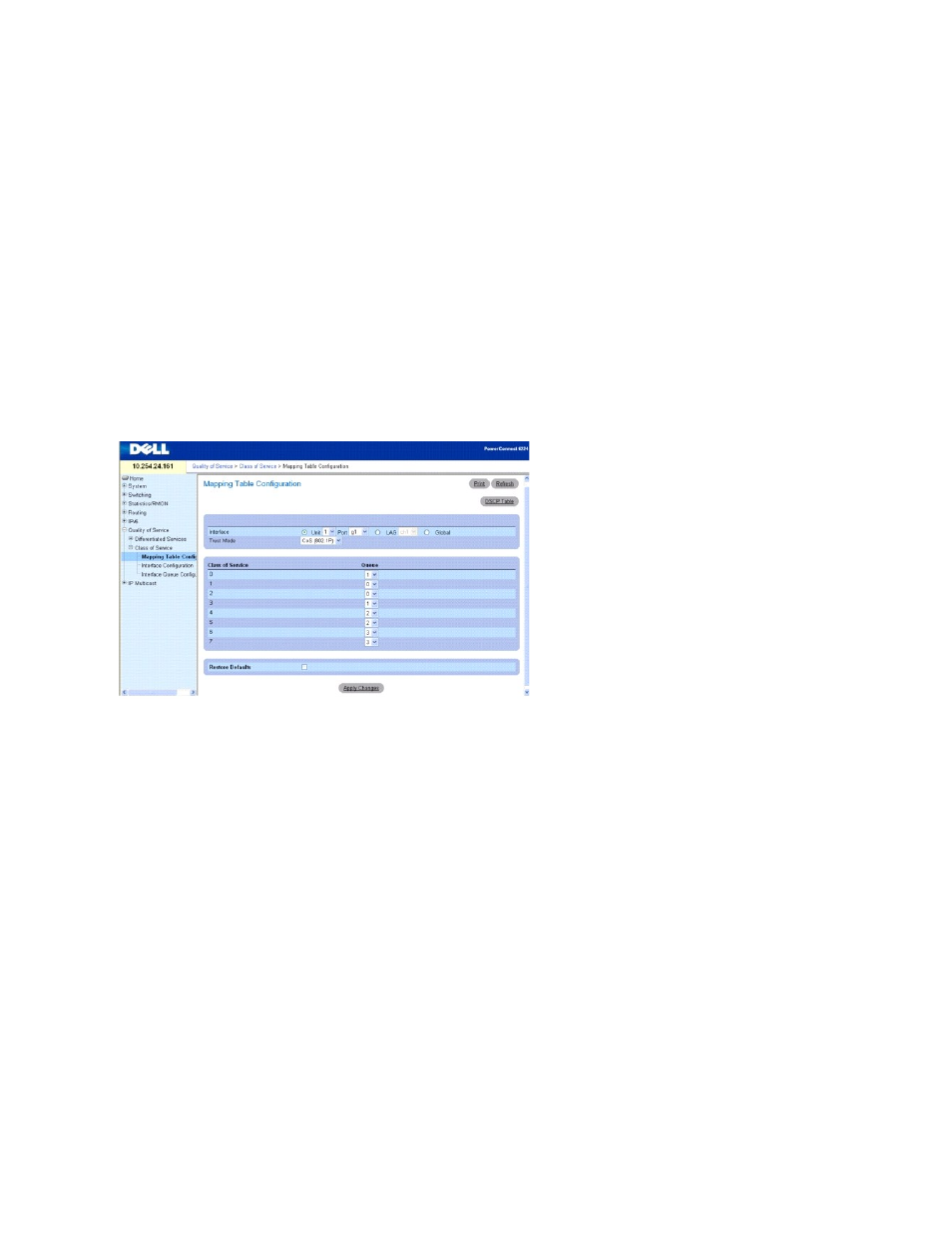

Рисунок 12-16. Конфигурация таблицы отображения — CoS (802.1P)
Режим доверия CoS(802.1P)
Страница CoS (802.1P) Mapping Table Configuration (Конфигурация таблицы отображения – CoS (802.1P)) содержит следующие поля:
Interface (Интерфейс) — позволяет выбрать интерфейсы, к которым применяется данная конфигурация класса обслуживания. Выберите устройство,
порт или
LAG, либо выберите Global, чтобы применить класс конфигурации ко всем интерфейсам.
Trust Mode (Режим доверия) — позволяет выбрать применяемый режим доверия. CoS (802.1P) является режимом, используемым по умолчанию.
Class of Service (Класс обслуживания) – отображает каждый класс обслуживания в отдельной строке, так что каждому классу обслуживания можно
назначить отдельную очередь
.
Queue (Очередь) – позволяет выбрать очередь для каждого класса обслуживания из раскрывающегося меню. Первыми отображаются очереди,
используемые по умолчанию
.
Restore Defaults (Восстановление значений по умолчанию) — если установить флажок этого параметра и нажать кнопку Apply Changes (Применить
изменения
), восстанавливаются значения очередей по умолчанию.
Настройка режима доверия CoS(802.1P)
1. Откройте страницу Mapping Table Configuration (Конфигурация таблицы отображения).
2. Выберите изменяемые устройство , порт или LAG , либо выберите Global для применения параметров ко всем интерфейсам.
3. Выберите Trust Mode (Режим доверия).
4. Выберите Queue (Очередь) для сопоставления с каждым классом обслуживания.
