Информацию о командах консоли
, выполняющих эту функцию, см. в следующей главе документа CLI Reference Guide (Справочное руководство по
режиму командной строки
):
l
RMON Commands (Команды RMON)
Диаграммы
Страница меню
Chart (Диаграмма) содержит ссылки на веб-страницы для отображения статистики в графическом виде. Чтобы перейти на страницу
меню
Charts выберите в дереве Statistics/RMON® Charts. Страница меню Charts содержит ссылки на следующие функции:
l
l
Статистика по портам
Страница
Ports Statistics (Статистика по портам) позволяет просмотреть статистику по порту в графическом виде.
Чтобы открыть эту страницу
, выберите в дереве Statistics/RMON® Charts® Ports.

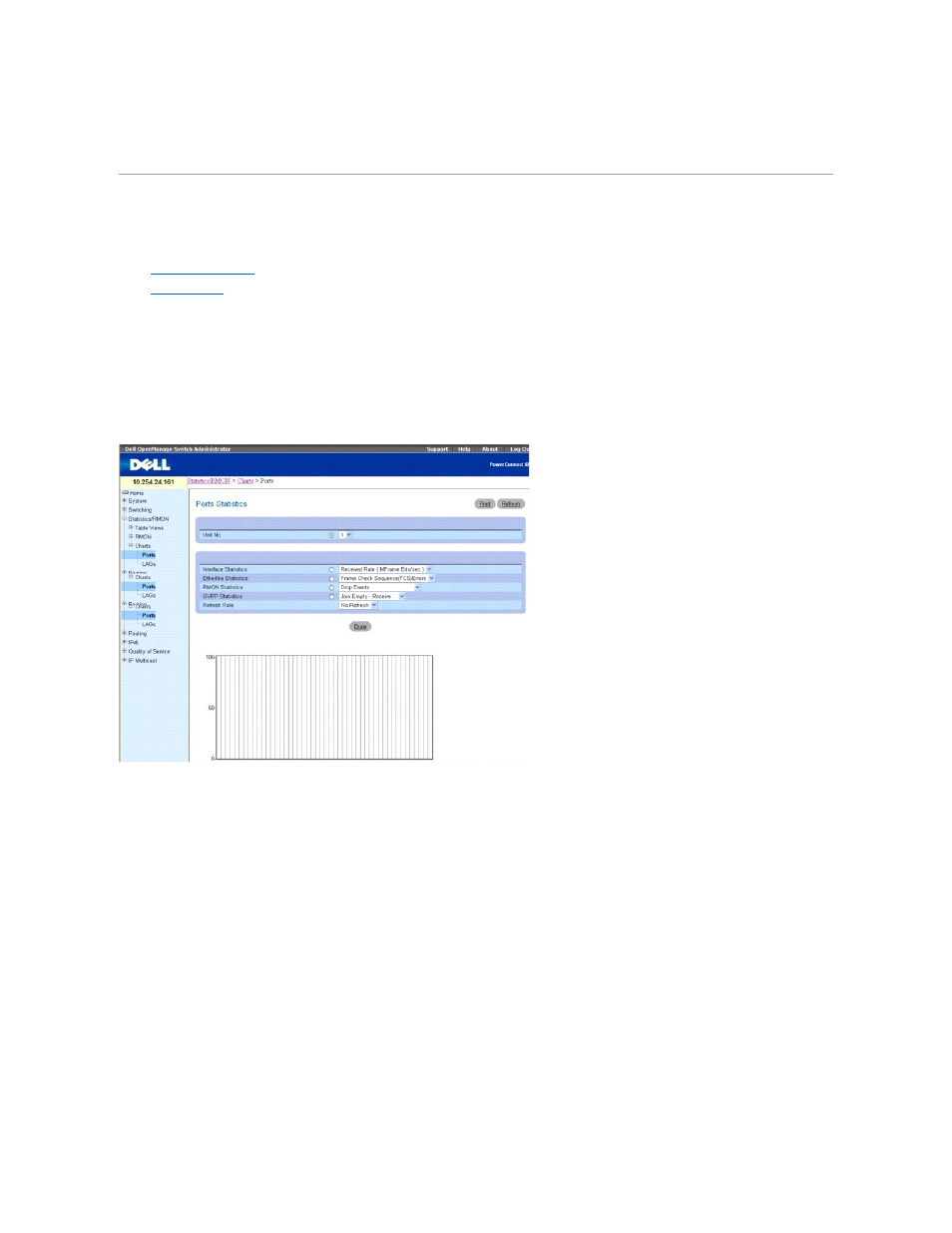

Рисунок
9-19. Статистика по портам
На странице
Ports Statistics содержатся следующие поля:
Unit No. — Выбор порта, для которого просматривается статистика.
Interface Statistics — Если выбран этот переключатель, выводится статистика по интерфейсам для типа интерфейса, указанного в раскрывающемся
меню
. Значение по умолчанию – Received Rate (MFrame Bits/sec) (Скорость приема, млн. кадровых битов в секунду).
Etherlike Statistics — Если выбран этот переключатель, выводится статистика по базе Etherlike для параметра Etherlike, указанного в раскрывающемся
меню
. Значение по умолчанию – Frame Check Sequence (FCS) Errors (Количество ошибок контроля последовательности кадров (FCS)).
RMON Statistics — Если выбран этот переключатель, выводится статистика удаленного мониторинга (RMON) для параметра RMON, указанного в
раскрывающемся меню
. Значение по умолчанию – Drop Events (События удаления пакетов).
GVRP Statistics — Если выбран этот переключатель, выводится статистика GVRP для показателя, указанного в раскрывающемся меню. Значение по
умолчанию
Join Empty – Receive (Полученные запросы "Join Empty").
Refresh Rate – Интервал времени между обновлениями статистики. Возможные значения: No Refresh (без обновления), 15, 30 и 60 секунд. Значение по
умолчанию –
No Refresh.
Отображение статистики порта
1.
Откройте страницу
Port Statistics.
2.
Выберите порт
, для которого будет построен график статистики.
