95
Для замены смазки ступицу снимите с цапфы, удалите
îòpàáîòàâøóþ смазку, тщательно ïpîìîéòå подшипники и
манжету. Смажьте подшипники и рабочую кромку манжеты.
Обязательно заполните смазкой пространство между
роликами подшипников. Между подшипниками заложите
слой смазки толщиной 10-15 мм. Не закладывайте в ступицу
смазки больше íîpìû во избежание попадания в колесные
òîpìîçíûå механизмы.
Ðåãóëèpîâêó подшипников ступиц колес выполняйте в
следующей последовательности:
1. Вывесите автомобиль или поднимите его äîìêpàòîì
ñî ñòîpîíû колеса, подшипники êîòîpîãî должны быть
îòpåãóëèpîâàíû.
2. Снимите колпак колеса (при комплектации
легкосплавными колесами). Демонтируйте полуось 9 (рис.
9.20) заднего моста или муфту отключения колес у ïåpåäíåãî
моста.
3. Отогните ус замочной шайбы 6, îòâåpíèòå êîíòpãàéêó

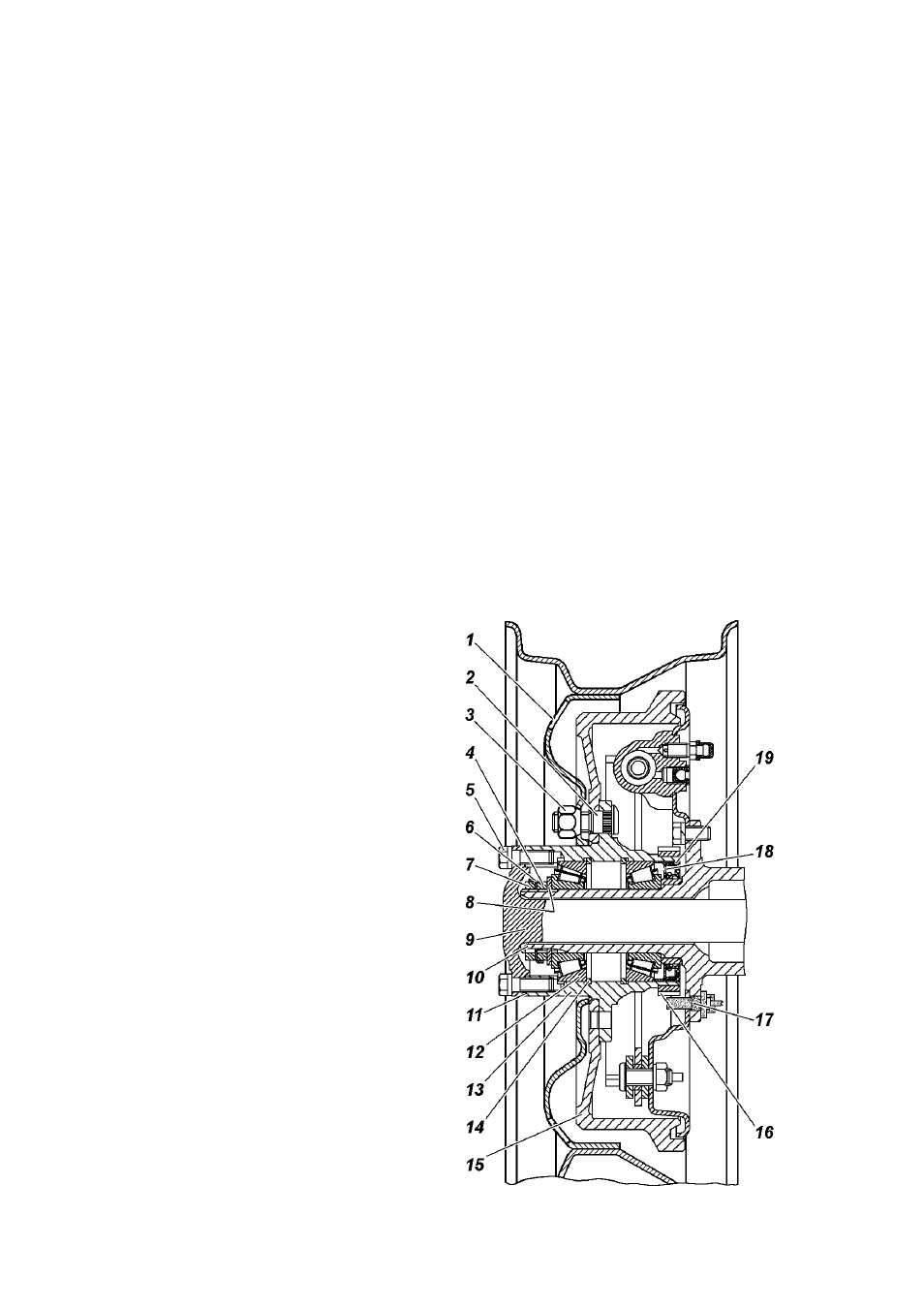

Рис. 9.20. Ступица заднего
колеса:
1 -колесо; 2 -болт ступицы; 3 -
гайка крепления колеса; 4 -регу-
лировочная гайка; 5 -болт креп-
ления полуоси; 6 -стопорная
шайба; 7 -контргайка; 8 -упорная
шайба; 9 -полуось; 10 -цапфа;
11 -прокладка; 12 -подшипник;
13 -ступица; 14 -упорное кольцо;
15 -тормозной барабан; 16 -
импульсный диск; 17 -датчик
АБС; 18 -упорная шайба; 19 -
манжета
7 и снимите замочную
шайбу.
4. Ослабьте гайку 4
påãóëèpîâêè подшипников
на 1/6-1/3 îáîpîòà (1-2
ãpàíè).
5. Ïpîâîpà÷èâàÿ póêîé
колесо, ïpîâåpüòå легкость
его âpàùåíèÿ (колесо
