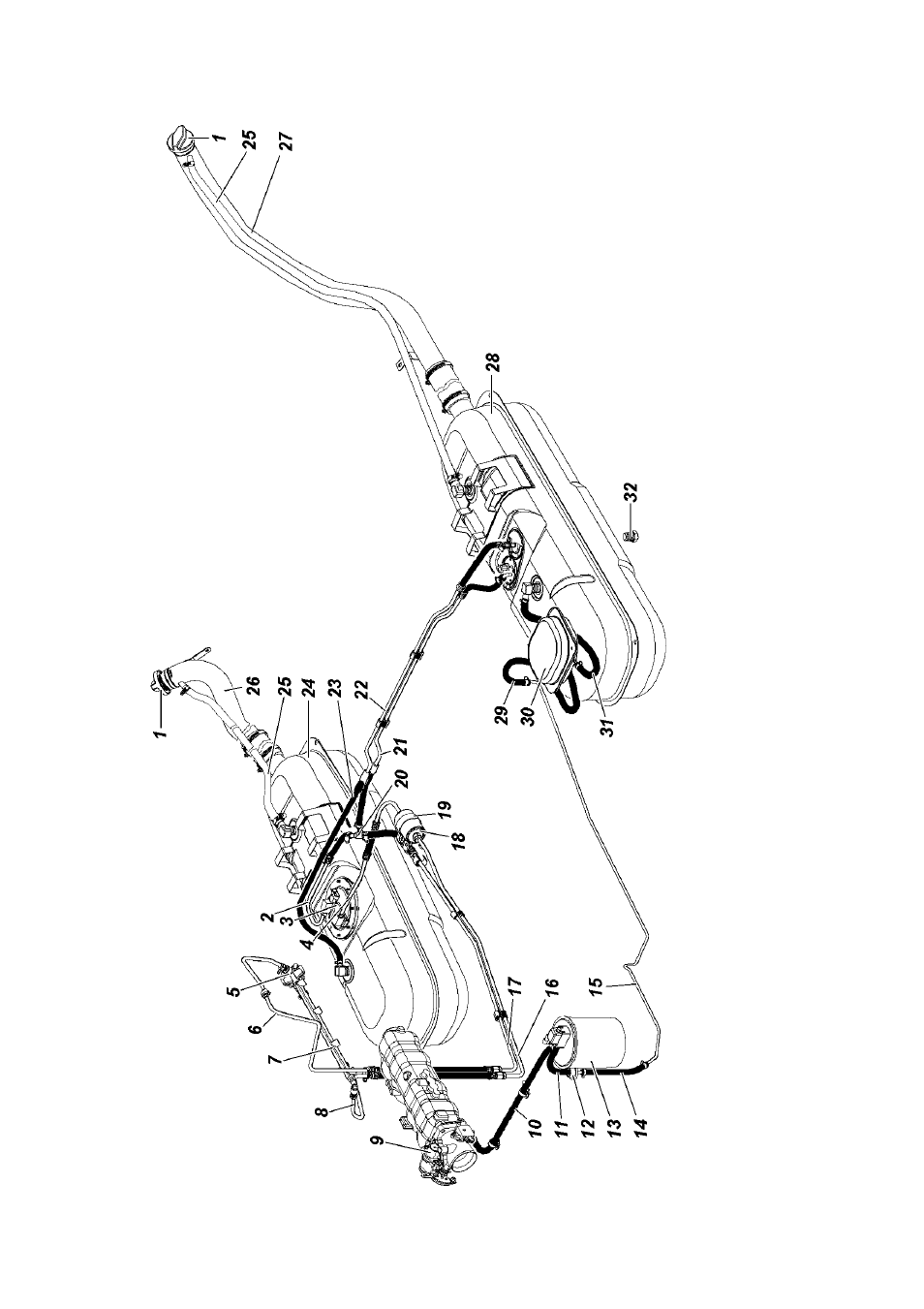

Рис. 9.9. Схема системы питания двигателя
топливом (Экологический класс 2):
1 -пробка топливного бака; 2 -трубка
от струйного насоса к электро-
бензонасосу; 3 -электробензонасос;
4 -трубка от электробензонасоса к
фильтру тонкой очистки топлива; 5 -
регулятор давления топлива; 6 -трубка
слива топлива от регулятора давления;
7 -топливная рампа; 8,
16 -трубки подачи
топлива; 9 -дроссельное
устройство; 10, 11, 14,
25, 29, 31 -шланги
пароотводящие; 12 -клапан
бензобака; 13 -адсорбер; 15 -трубка
пароотводящая; 17 -трубка слива
топлива к струйному насосу; 18 -
фильтр тонкой очистки топлива;
19 -хомут крепления фильтра
тонкой очистки топлива; 20 -струйный насос; 21 -трубка от левого бака к струйному насосу; 22 -
п
ароотводящая
трубка;
2
3
-
ш
ланг; 24 -правый топливный бак; 26 -труба наливная правого бака; 27 -труба наливная левого бака; 28 -левый топливный
бак; 30 -сепаратор; 32 -пробка
Примечание.
Поз. 30 расположена над топливозаборником левого бака
