Инструкция по эксплуатации УАЗ Patriot
Страница 123
123

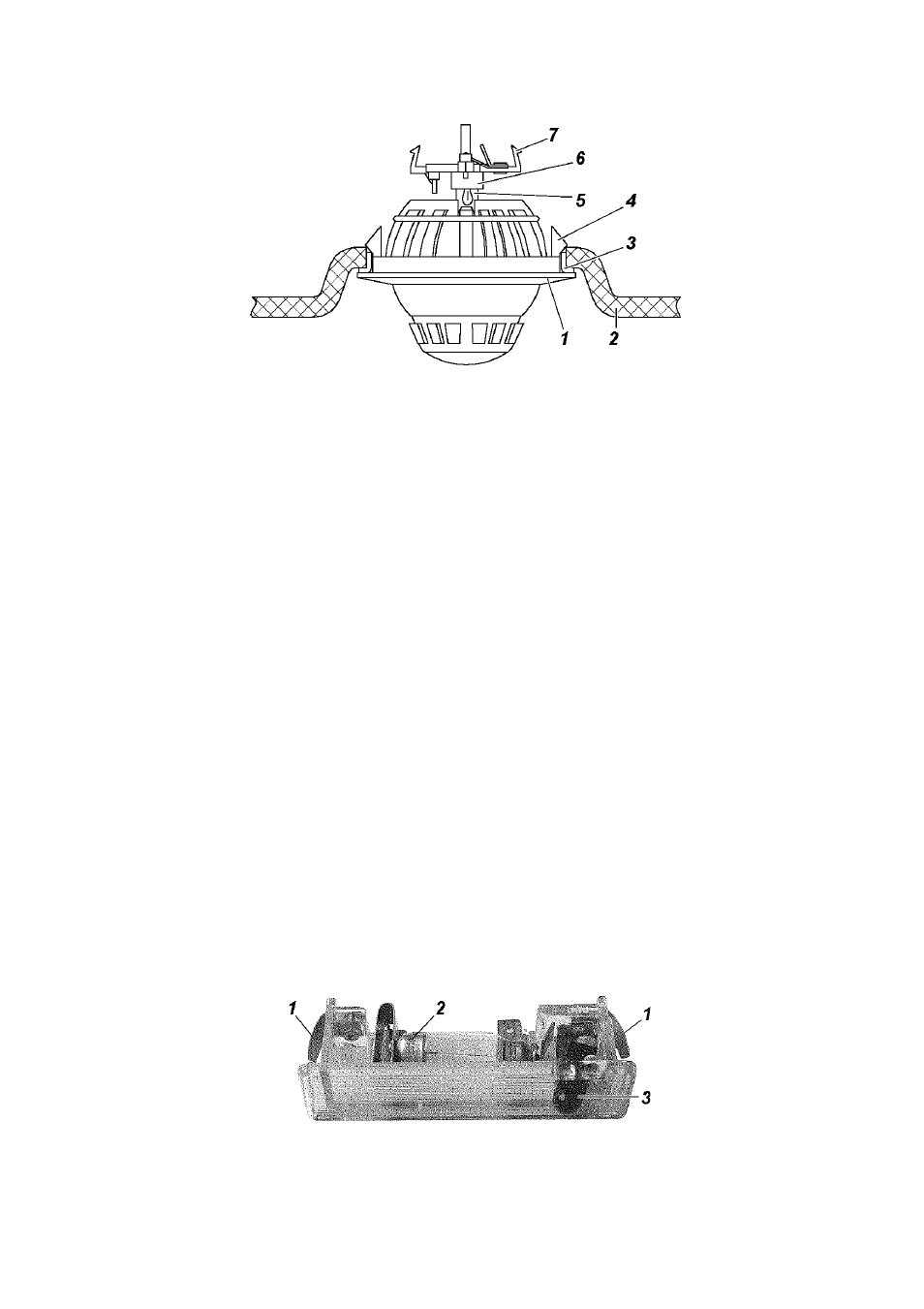

Рис. 9.42. Плафоны индивидуального освещения:
1 -корпус плафона; 2 -обивка крыши; 3 -установочное кольцо; 4 -защелка
плафона; 5 -лампа; 6 -патрон; 7 -защелка патрона
Комбинация приборов. Для замены ламп подсветки или
контрольных ламп включения указателей поворота
необходимо снять комбинацию приборов: отверните винты
2 (рис. 9.44), снимите облицовку 1, отверните четыре винта
крепления комбинации приборов, выньте ее, отсоединив
колодки жгутов проводов. Поверните против часовой стрелки
патрон лампы и выньте патрон с лампой в сборе.
Контрольно-измерительные приборы и аварийные
сигнализаторы
Пpи снятии ýëåêòpè÷åñêèõ датчиков концы ïpîâîäîâ
необходимо èçîëèpîâàòü во избежание êîpîòêîãî замыка-
ния. Чтобы не ïîâpåäèòü êîpïóñà датчиков указателя тем-
ïåpàòópû и аварийной температуры охлаждающей жидкости,
пользуйтесь пpи их снятии øåñòèãpàííûì òîpöîâûì или
накидным ключом.
Не допускайте понижения ópîâíÿ жидкости в pàäèàòîpå
системы охлаждения, так как пpи этом может выйти из
ñòpîÿ датчик.
Рис. 9.43. Плафон подсветки вещевых ящиков и монтажного блока:
1 -пружинные фиксаторы; 2 -лампа; 3 -выключатель
