102
автомобиль на горизонтальной площадке, затормозите
стояночным тормозом и снимите колесо. Осмотр колодок
проводите через окно в суппорте 4. Если фрикционные
накладки износились до толщины 1,5-2,0 мм, то замените
колодки новыми. Замену производите на обоих передних
колесах.
Для замены тормозных колодок отверните болты 16,
снимите держатель 18 и пружину 1.
Проверьте состояние тормозного диска. Если на
поверхности тормозного диска имеются глубокие риски и
задиры, то его необходимо снять с автомобиля, очистить и
отшлифовать. При износе диска до толщины 20,4 мм
замените его новым.
Убедитесь в отсутствии течи из блока цилиндров.
Проверьте защитные колпачки 5 и чехлы 8, которые
должны быть без повреждений и правильно установлены в
гнездах, и при необходимости замените их.
Проверьте наличие смазки на наружной поверхности

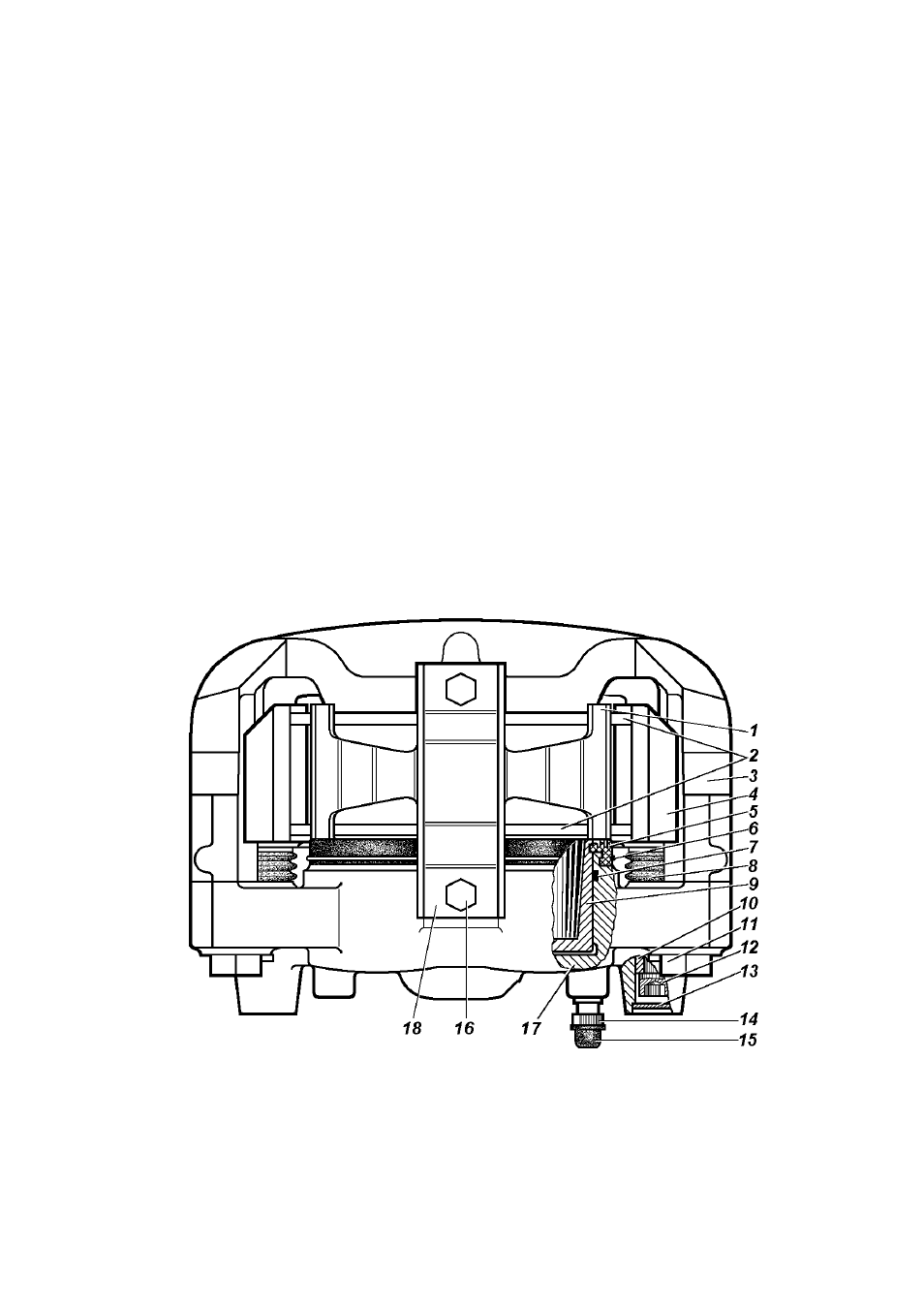

Рис. 9.23. Передние дисковые тормоза:
1 -пружина; 2 -колодки; 3 -скоба; 4 -суппорт; 5 -защитный колпачок;
6 -стопорное кольцо; 7 -уплотнительное кольцо; 8 -защитный чехол;
9 -поршень; 10 -втулка; 11 -болт; 12 -винт; 13 -заглушка; 14 -перепускной
клапан; 15 -колпачок; 16 -болты крепления держателя пружины; 17 -блок
цилиндров; 18 -держатель пружины
