122
Фонарь дополнительного сигнала торможения установлен
на внутренней панели двери задка. Для замены ламп
снимите накладку 1 (рис. 9.40), потянув ее на себя за
верхнюю часть, отверните винты 3, выньте из корпуса
фонаря крышку 2 в сборе с патронами и при помощи
пинцета выньте лампу.
Плафоны освещения салона. Для замены ламп плафонов
освещения салона аккуратно с боков нажмите на
рассеиватель (рис. 9.41) и снимите его.
Плафоны индивидуального освещения. Для замены лампы
осторожно, чтобы не повредить обивку крыши и плафон,
подденьте отверткой корпус 1 (рис. 9.42) и потяните плафон
вниз. С помощью отвертки выведите из зацепления защелки
7 патрона и выньте патрон.
Плафоны подсветки вещевых ящиков и монтажного блока.
Для замены лампы извлеките плафон, сжав концы
пружинных фиксаторов 1 (9.43).

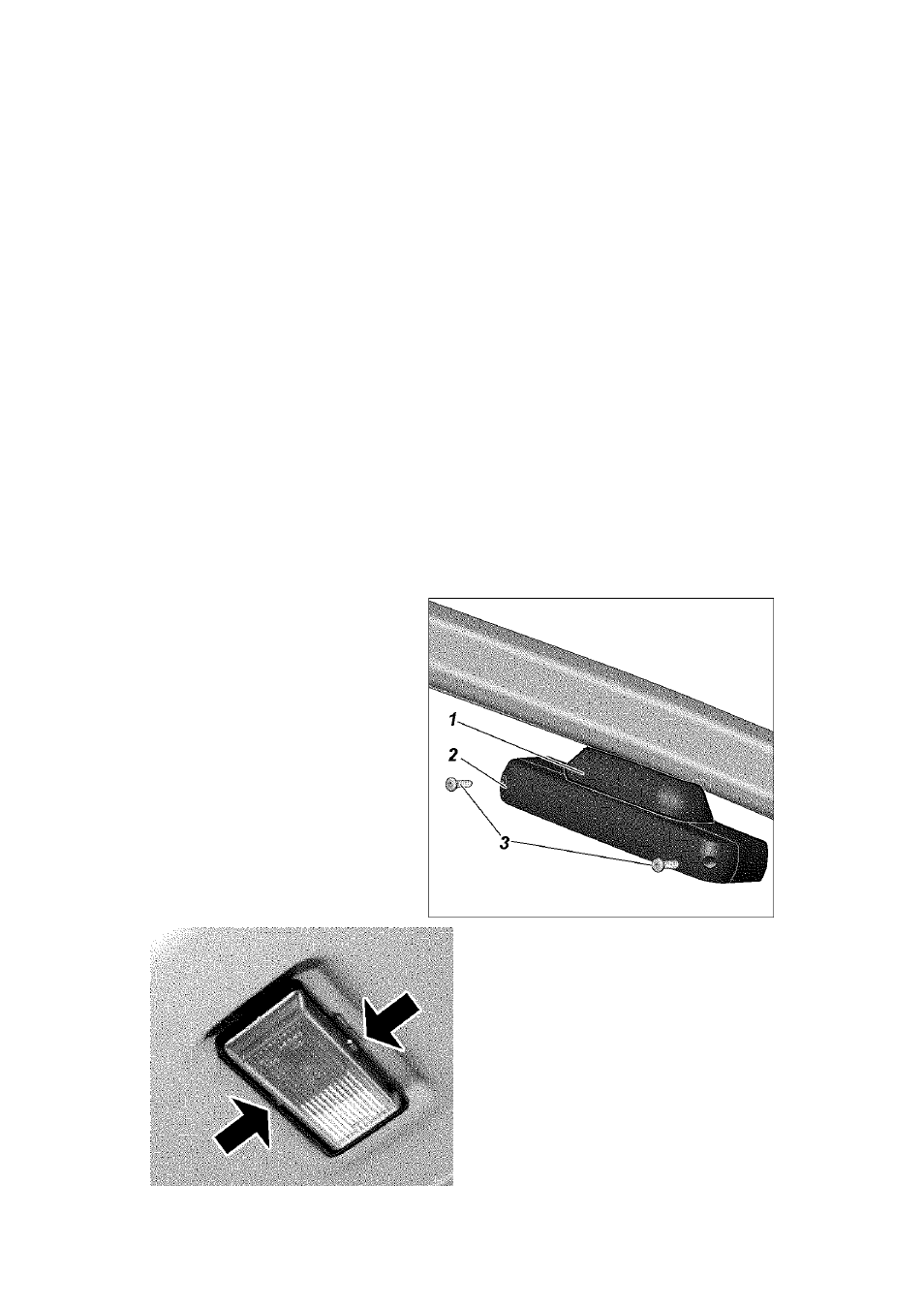

Рис. 9.40. Фонарь
дополнительного сигнала
торможения:
1 -накладка фонаря; 2 -
крышка фонаря; 3 -винты
Рис. 9.41. Плафоны освещения
салона
