74
номинальный крутящий момент на рычаге натяжителя.
Затяните болты 11.
Муфта привода вентилятора. В случае, если муфта
перестает включаться или включается не полностью,
двигатель может перегреваться. Проверку исправности
муфты необходимо производить в СТО УАЗ, имеющих
специализированное оборудование.

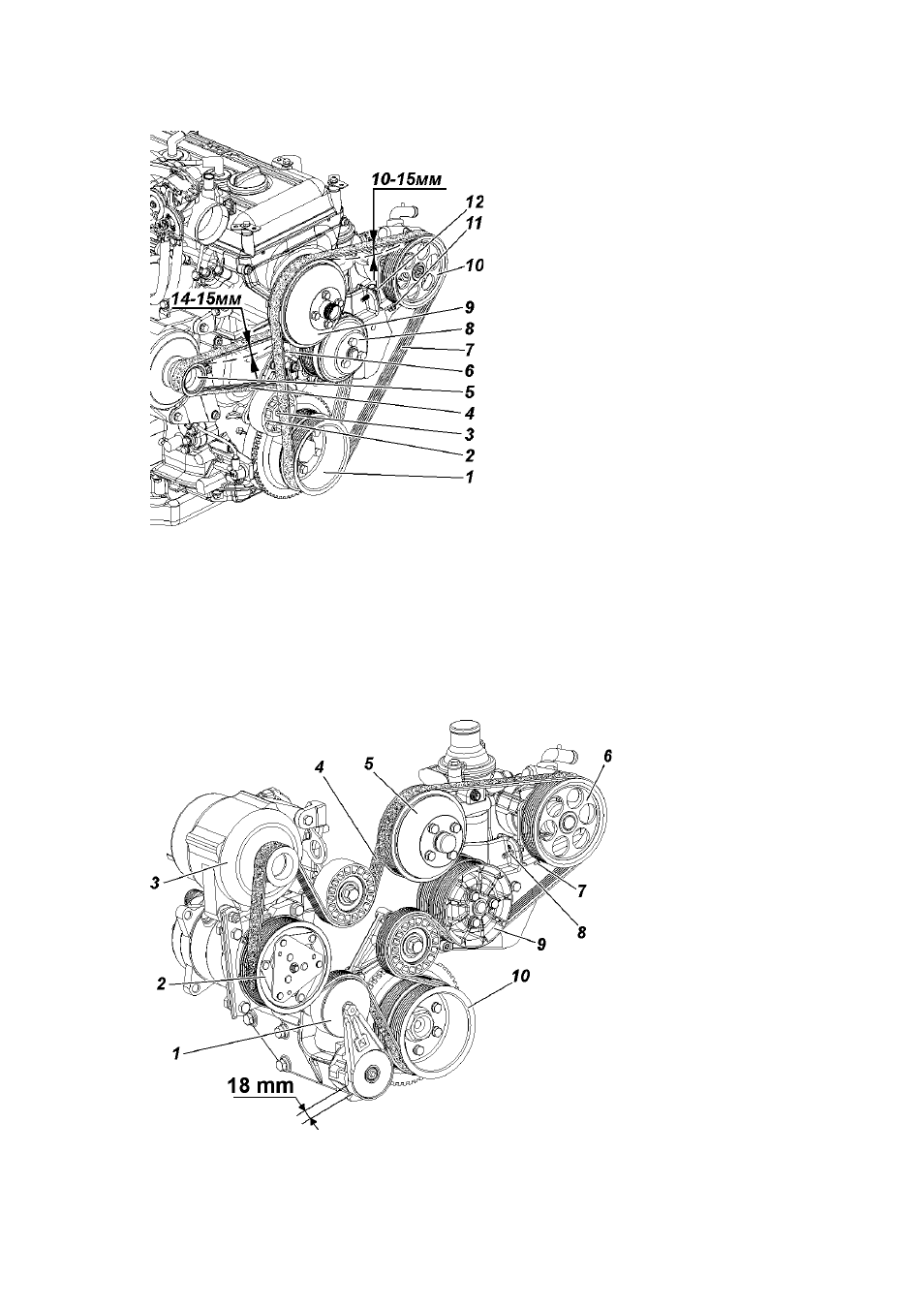

Рис. 9.5. Натяжение ремней
привода агрегатов:
1 -шкив коленчатого вала; 2 -
натяжной ролик; 3 -болт крепле-
ния натяжного ролика; 4 -ремень
привода насоса системы охлаж-
дения и генератора; 5 -шкив
генератора; 6 -регулировочный
болт натяжного ролика; 7 -ремень
привода вентилятора и насоса
гидроусилителя рулевого
управления; 8 -шкив насоса
системы охлаждения; 9 -шкив
вентилятора; 10 -шкив насоса
гидроусилителя рулевого управ-
ления; 11 -болт крепления насо-
са гидроусилителя рулевого
управления; 12 -регулировочный
болт
Рис. 9.6. Ремень привода
агрегатов:
1 -автоматический натяжитель; 2 -
шкив компрессора кондиционера;
3 -генератор; 4 -ремень привода агрегатов;
5 -шкив вентилятора; 6 -шкив насоса гидроусилителя
рулевого управления; 7 -болт крепления насоса гидроусилителя рулевого
управления; 8 -регулировочный болт; 9 -шкив насоса системы охлаждения
двигателя; 10 -шкив коленчатого вала
