Инструкция по эксплуатации УАЗ Patriot
Страница 124
124
Радиооборудование
На внутренних панелях передних дверей предусмотрены
посадочные места для громкоговорителей диаметром
130 мм.
Магнитола должна устанавливаться на накладке консоли
панели приборов. Для подключения питания магнитолы
предусмотрена двухклемная колодка на основном жгуте
проводов, расположенная под панелью приборов (голубой
провод - "+", черный - "масса"), а для подключения
громкоговорителей - 4-х клемные колодки на жгуте проводов
громкоговорителей.
Подключение антенны, магнитолы и громкоговорителей,
а также правила эксплуатации указаны в инструкциях по
эксплуатации на указанные изделия.
КУЗОВ
Для ñîõpàíåíèÿ õîpîøåãî внешнего вида автомобиля
постоянно ïpîâîäèòå ïpîôèëàêòè÷åñêèé уход за ëàêîêpà-
сочным ïîêpûòèåì кузова. Чтобы не появлялись öàpàïèíû
íà îêpàøåííîé ïîâåpõíîñòè, не удаляйте пыль и ãpÿçü
сухим îáòèpî÷íûì ìàòåpèàëîì. Мойку кузова ïpîâîäèòå
ñòpóåé воды небольшого íàïîpà с использованием
автомобильного шампуня и мягкой ветоши. Не допускается
применение губчатого материала.
При мойке кузова с применением установки типа

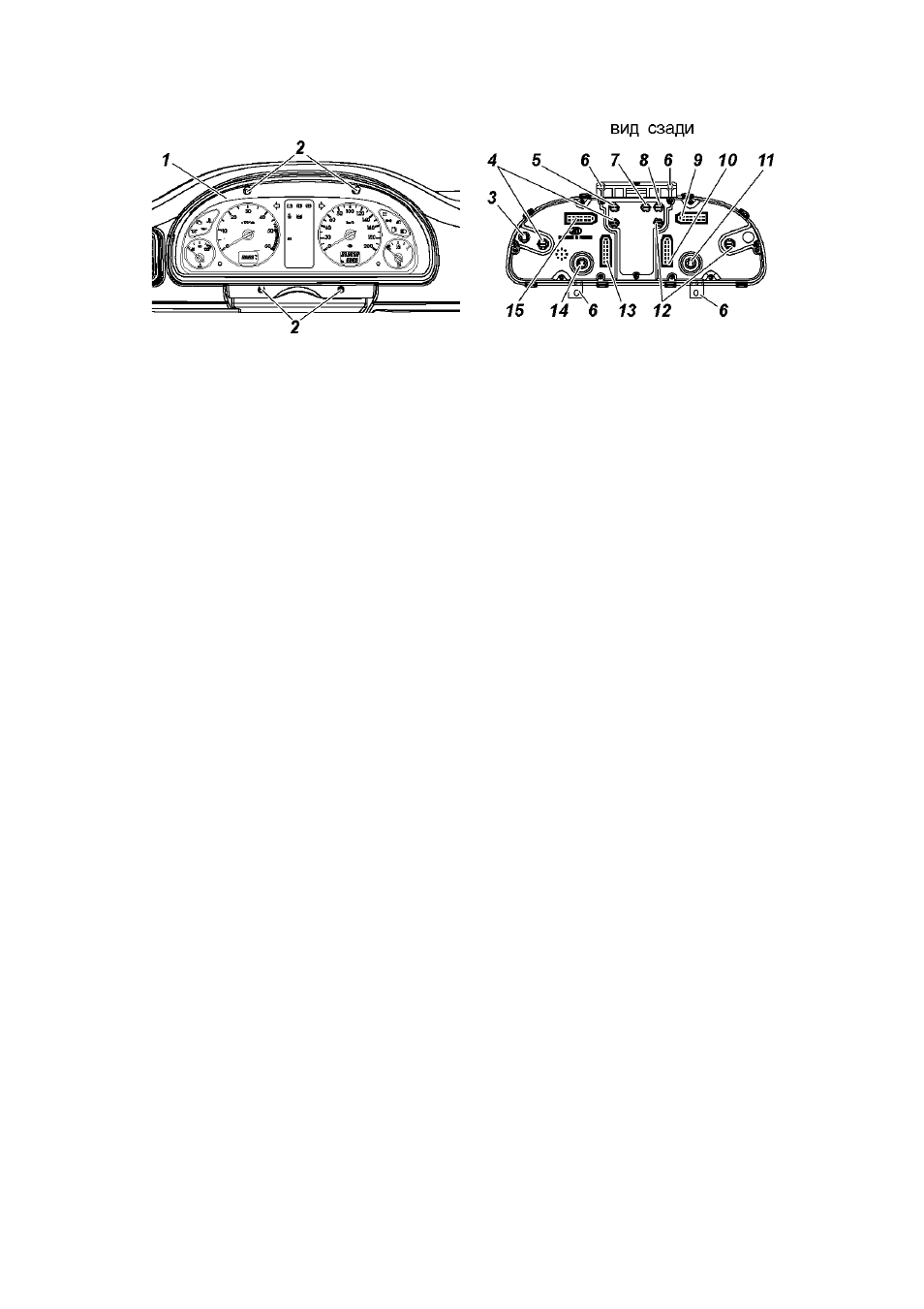

Рис. 9.44. Комбинация приборов:
1 -облицовка комбинации приборов; 2 -винты; 3 -патрон сигнализатора
включения дальнегосвета фар; 4, 12 -патроны ламп подсветки шкал
приборов; 5 -патрон сигнализатора включения указателя правого поворота;
6 -место крепления комбинации приборов; 7 -патрон сигнализатора
разряда АКБ; 8 -патрон сигнализатора включения указателя левого поворота;
9, 10, 13, 15 -колодки; 11, 14 -патроны ламп подсветки индикаторов;
