Инструкция по эксплуатации УАЗ Patriot
Страница 51
51
Регулировка передних сидений в продольном направлении
осуществляется с помощью рычага 1 (рис. 3.17): поверните
рычаг вверх, переместите сиденье и отпустите рычаг.
Регулировка наклона спинки и раскладывание сиденья
в положение для отдыха осуществляется с помощью рычага
4: поднимите рычаг вверх, переместите спинку и отпустите
рычаг.
На спинке сиденья имеется механизм поясничной
поддержки, имеющий три фиксированных положения и
позволяющий выбрать наиболее удобное положение
посадки. Регулировка осуществляется поворотом рычага 5.
Сиденье водителя дополнительно имеет регулировку
подушки по высоте. Ручкой 2 осуществляется регулировка
передней части подушки, ручкой 3 - задней.
Заднее трехместное сиденье (рис. 3.18) состоит из
одноместной и двухместной секций. Каждая из этих секций
может быть сложена для увеличения объема грузового
помещения или разложена в положение для отдыха. Под
сиденьем расположен напольный контейнер 1.
Образование грузовой площадки:
-потяните за один из рычагов 3 и наклоните спинку
вперед до упора в подушку сиденья;

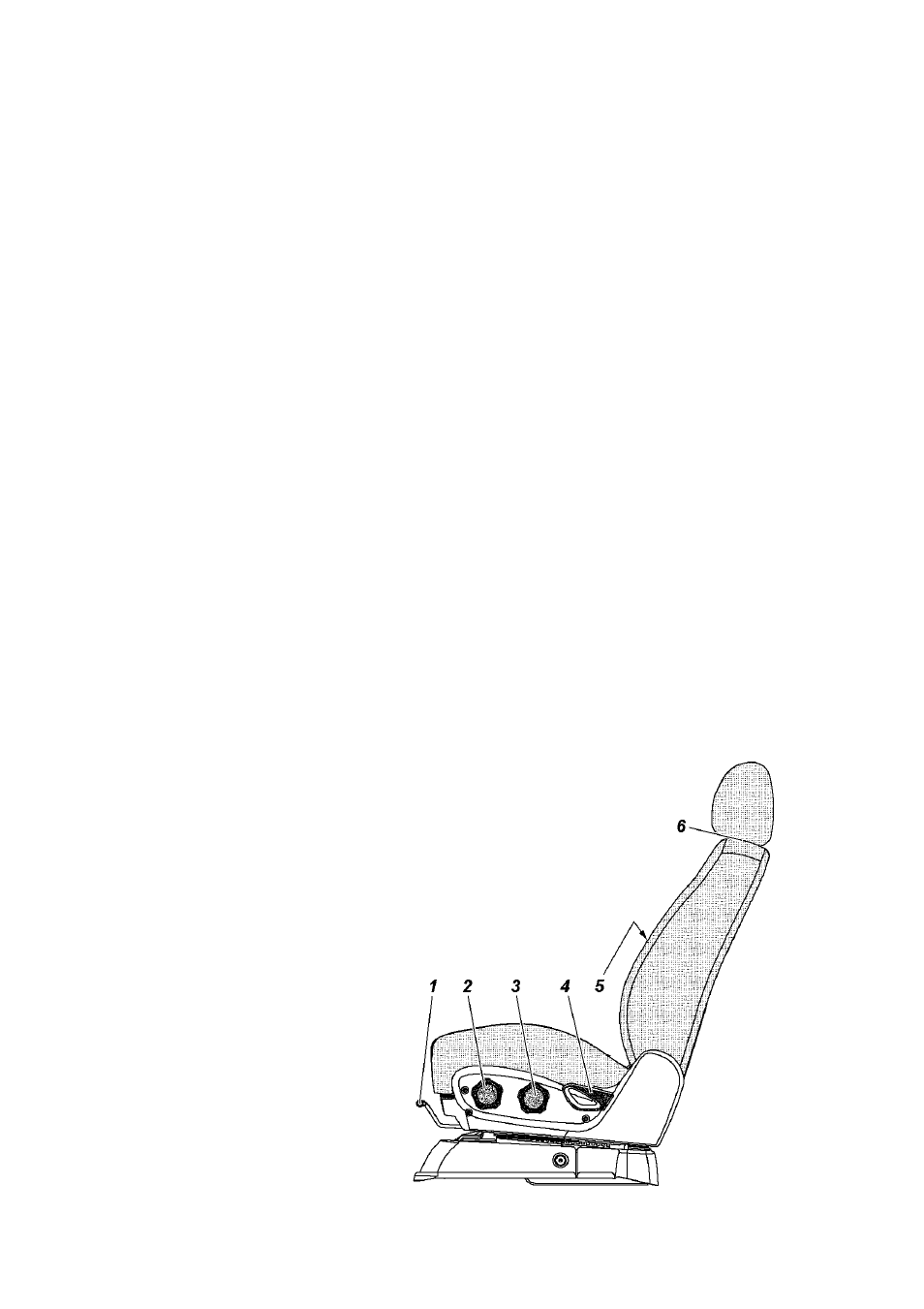

Рис. 3.17. Переднее сиденье:
1 -рычаг фиксации продольного перемещения
сиденья; 2 -ручка регулировки по высоте передней
части подушки; 3 -ручка регулировки по высоте
задней части подушки; 4 -рычаг регулировки
наклона спинки сиденья; 5 -рычаг регулировки
поясничной поддержки спинки сиденья; 6 -кнопка
фиксатора подголовника
