25

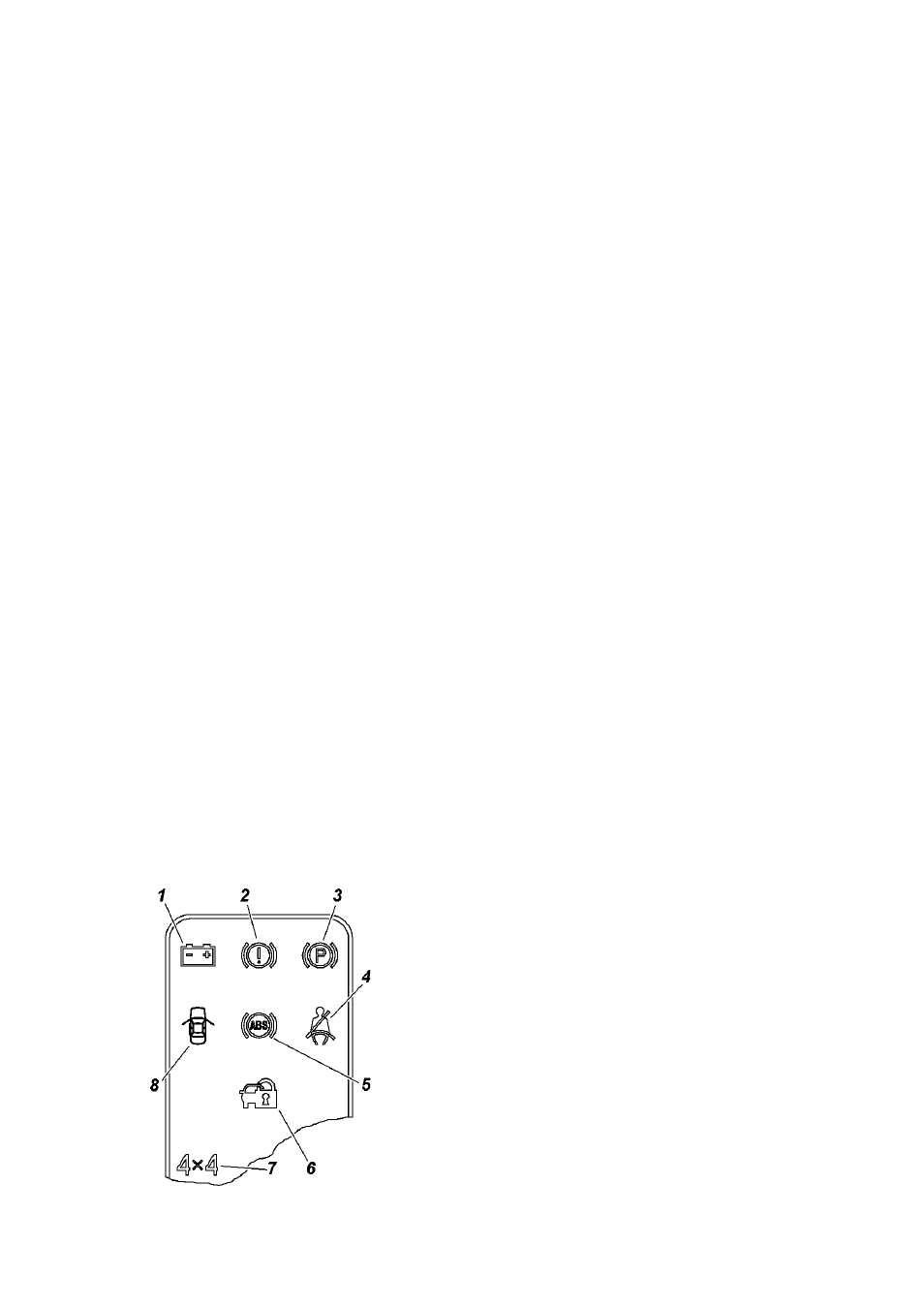

На рис. 3.4 изображен блок сигнализаторов.
1 - сигнализатор разряда аккумуляторной батареи
(красный). Горение при работающем двигателе говорит об
отсутствии зарядки аккумуляторной батареи.
2 - сигнализатор неисправности рабочей тормозной системы
и EBD (красный).
3- сигнализатор включения стояночного тормоза (красный).
4 - сигнализатор непристегнутого ремня безопасности
(красный).
5 - сигнализатор неисправности антиблокировочной
системы тормозов (ABS) (оранжевый).
6 - сигнализатор включения иммобилайзера (оранжевый).
7 - сигнализатор включения переднего моста (зеленый).
Загорается при включении переднего моста на любой
передаче раздаточной коробки.
8 - сигнализатор незакрытой двери (красный).
На рис. 3.5 изображена центральная консоль панели
приборов.
1 - выключатель обогрева заднего стекла и наружных
зеркал.
2 - выключатель рециркуляции.
3 +- выключатель кондиционера.
4 - заглушка.
5 - выключатель аварийной сигнализации.
6 - подстаканник. Чтобы выдвинуть подстаканник,
нажмите на его крышку до упора и отпустите, подстаканник
выдвинется автоматически.
Рис. 3.4. Блок сигнализаторов
(наименование позиций см. в тексте)
