119
Для замены ламп противотуманных фар отсоедините от
жгута проводов колодку 5, отверните винты 4 и снимите
заднюю крышку фары.
Установку галогенных ламп производите в перчатках, не

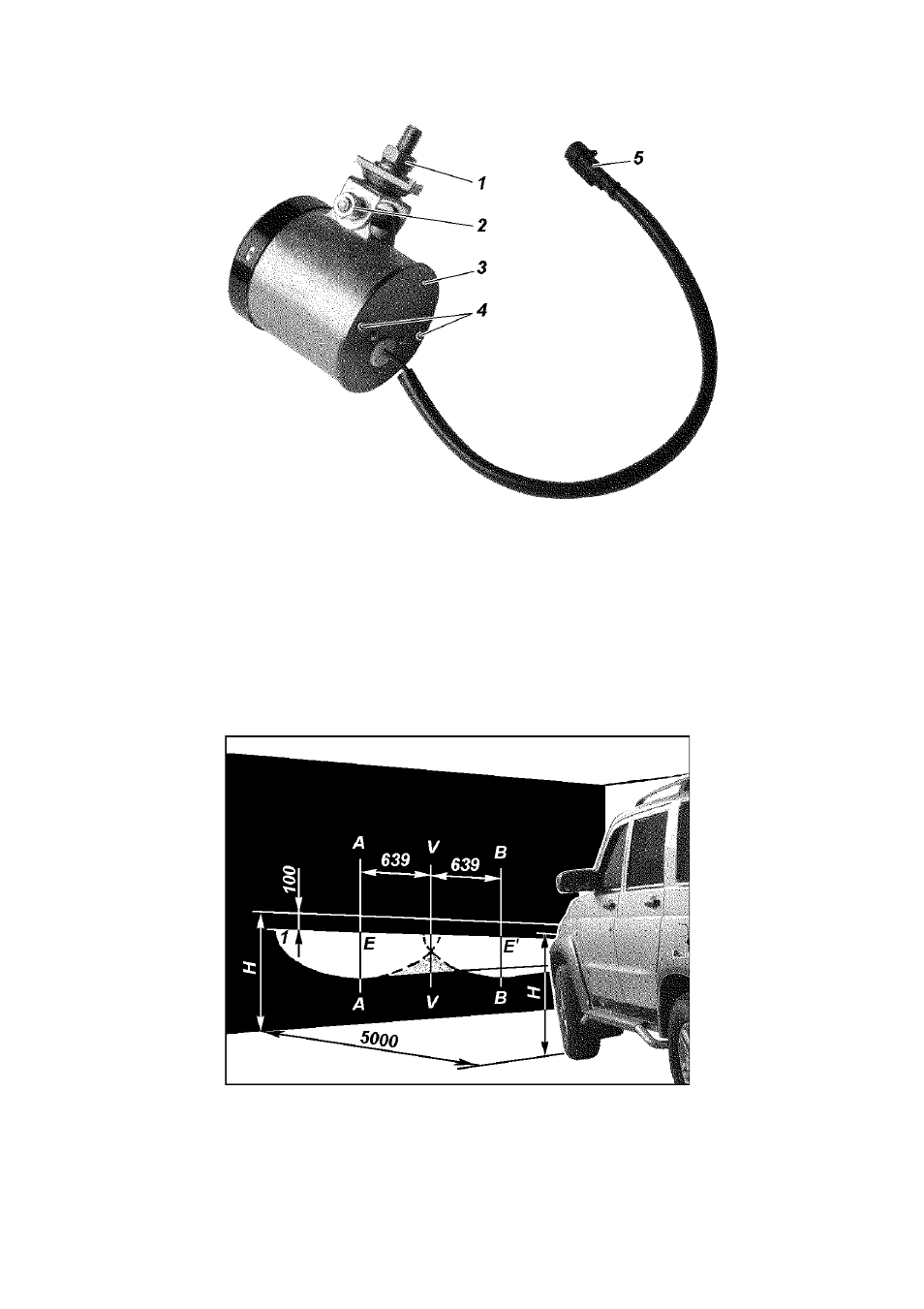

Рис. 9.34. Противотуманная фара:
1, 2 -гайки; 3 -крышка фары; 4 -винты; 5 -провод с колодкой
Рис. 9.35. Разметка ýêpàíà äëÿ påãóëèpîâêè противотуманных фар:
Н - pàññòîÿíèå öåíòpà фаp от ópîâíÿ земли; V-V - проекция продольной
оси автомобиля; А-А, В-В - оси центров фар
