113
Блок реле и предохранителей расположен слева под
капотом автомобиля (рис. 9.30).
Для доступа к реле и предохранителям блока реле
необходимо снять его крышку.
Прежде чем заменить перегоревший предохранитель,
выясните причину его сгорания и устраните ее.
Блок реле и предохранителей кондиционера расположен
справа под капотом автомобиля (рис. 9.31).
При снятии реле и предохранителей не допускается
применять металлические предметы.
Не допускается применять предохранители, не
предусмотренные конструкцией (см. таблицу).

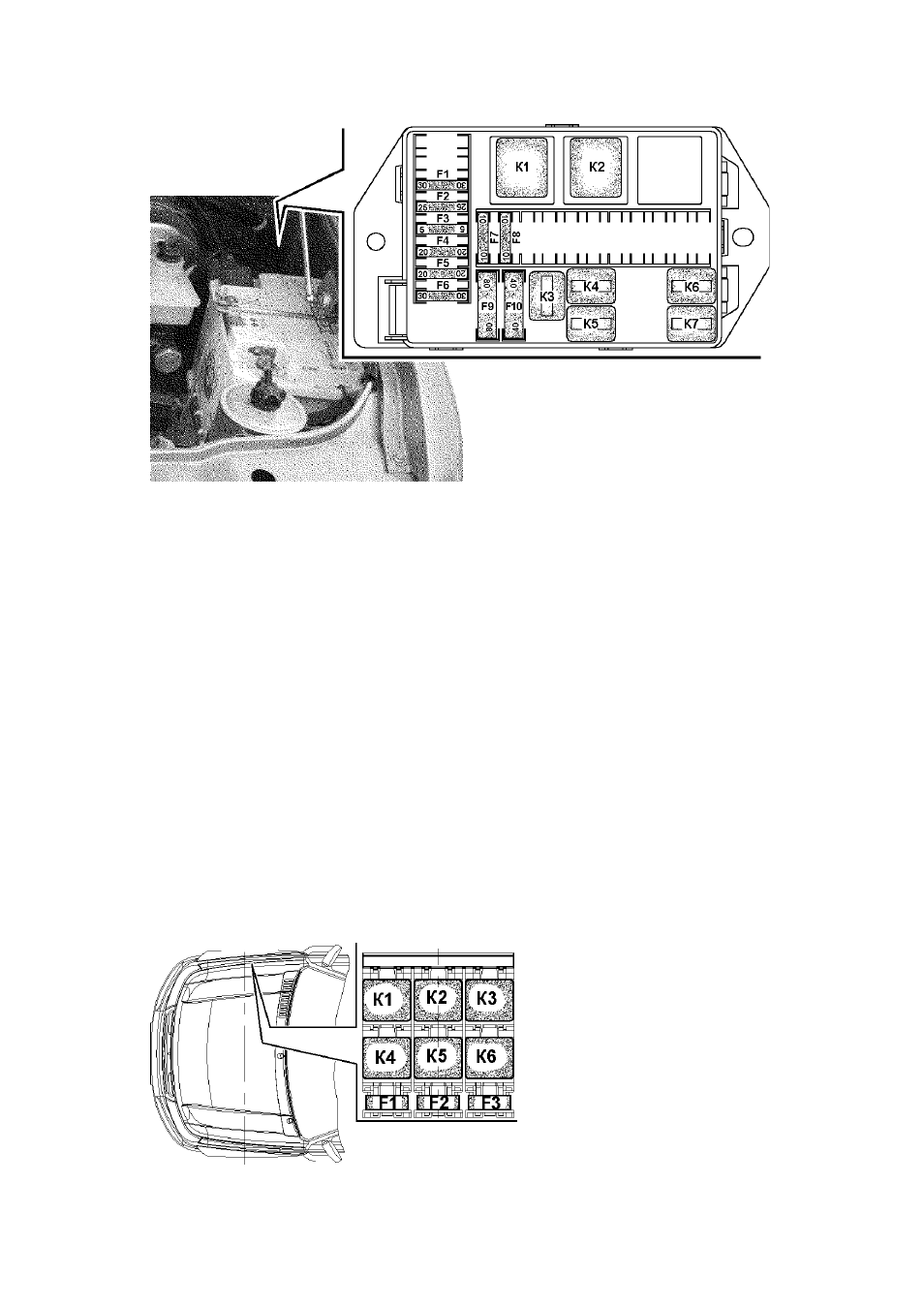

Рис. 9.30. Блок реле и предохранителей:
К1 -реле стартера; К2 -реле времени стеклоомывателя двери задка; К3 -
реле звуковых сигналов; К4 -реле КМПСУД; К5 -реле электробензонасоса;
К6 -реле электровентилятора; К7 -реле электровентилятора; F1-F10 -
плавкие предохранители (см. таблицу)
Рис. 9.31. Реле и предо-
хранители:
К1 -реле включения венти-
лятора отопителя салона; К2
-реле 1 заслонки рецирку-
ляции; К3 -реле 2 заслонки
рециркуляции; К4 -реле
муфты компрессора; К5 -
реле вентилятора 1; К6 -
реле вентилятора 2; F1-F3 -плавкие
предохранители (см. таблицу)
