71

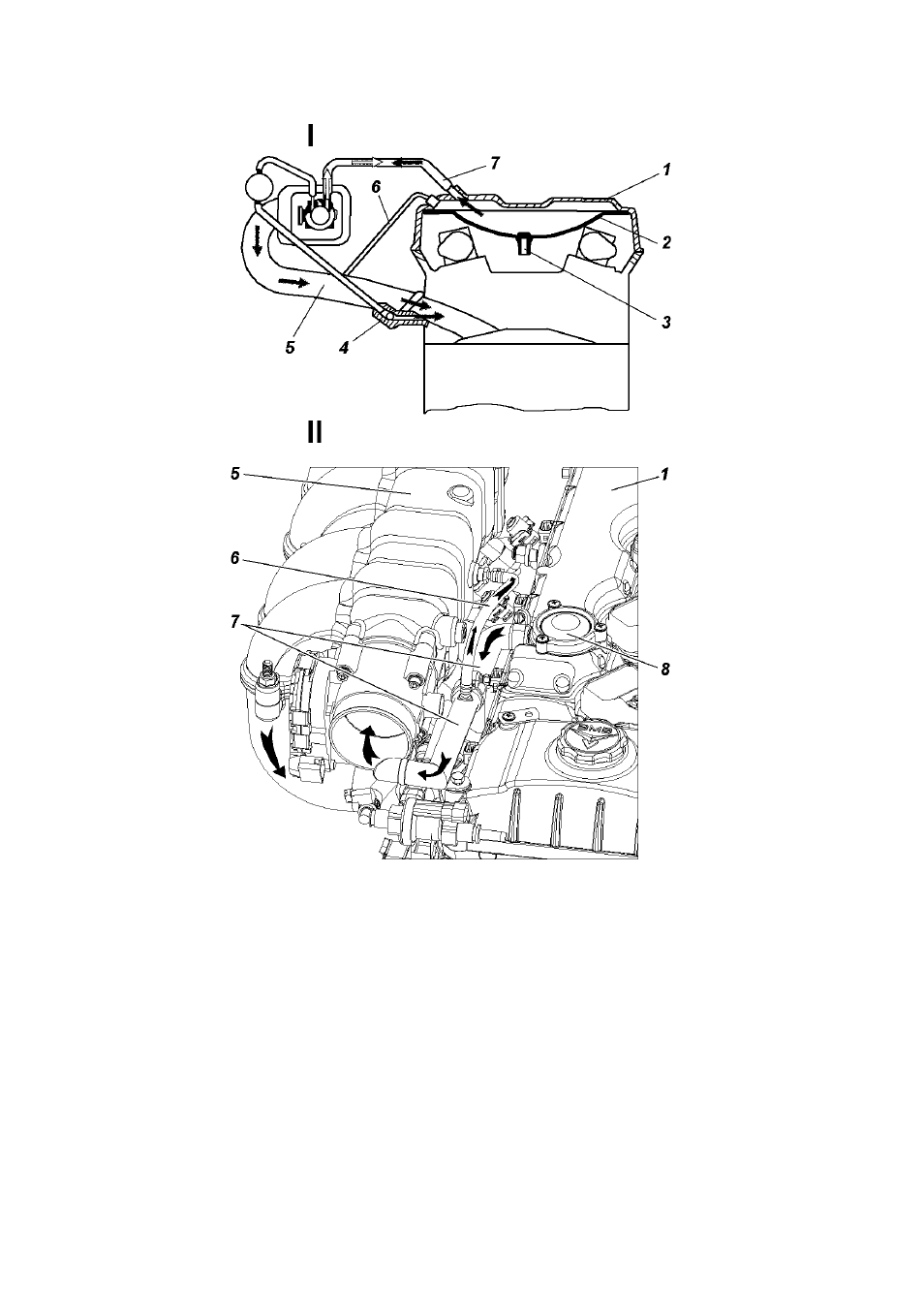

Рис. 9.4. Вентиляция картера двигателя:
1 -крышка клапанов; 2 -масло-отражатель; 3 -трубка маслоотражательная;
4 -продольный канал системы холостого хода; 5 -ресивер с впускной
трубой; 6 -шланг малой ветви вентиляции; 7 -шланг основной ветви
вентиляции; 8 -клапан разрежения
I -Экологический класс 2
II -Экологический класс 3
В качестве охлаждающей жидкости ïpèìåíÿåòñÿ низко-
çàìåpçàþùàÿ жидкость ТОСОЛ-А40М или ОЖ-40 "Лена".
Пpи òåìïåpàòópå îêpóæàþùåãî воздуха ниже минус
40 °С нужно ïpèìåíÿòü низкозамерзающую жидкость
ТОСОЛ-А65М или ОЖ-65 "Лена".
Рабочая температура охлаждающей жидкости должна
