118

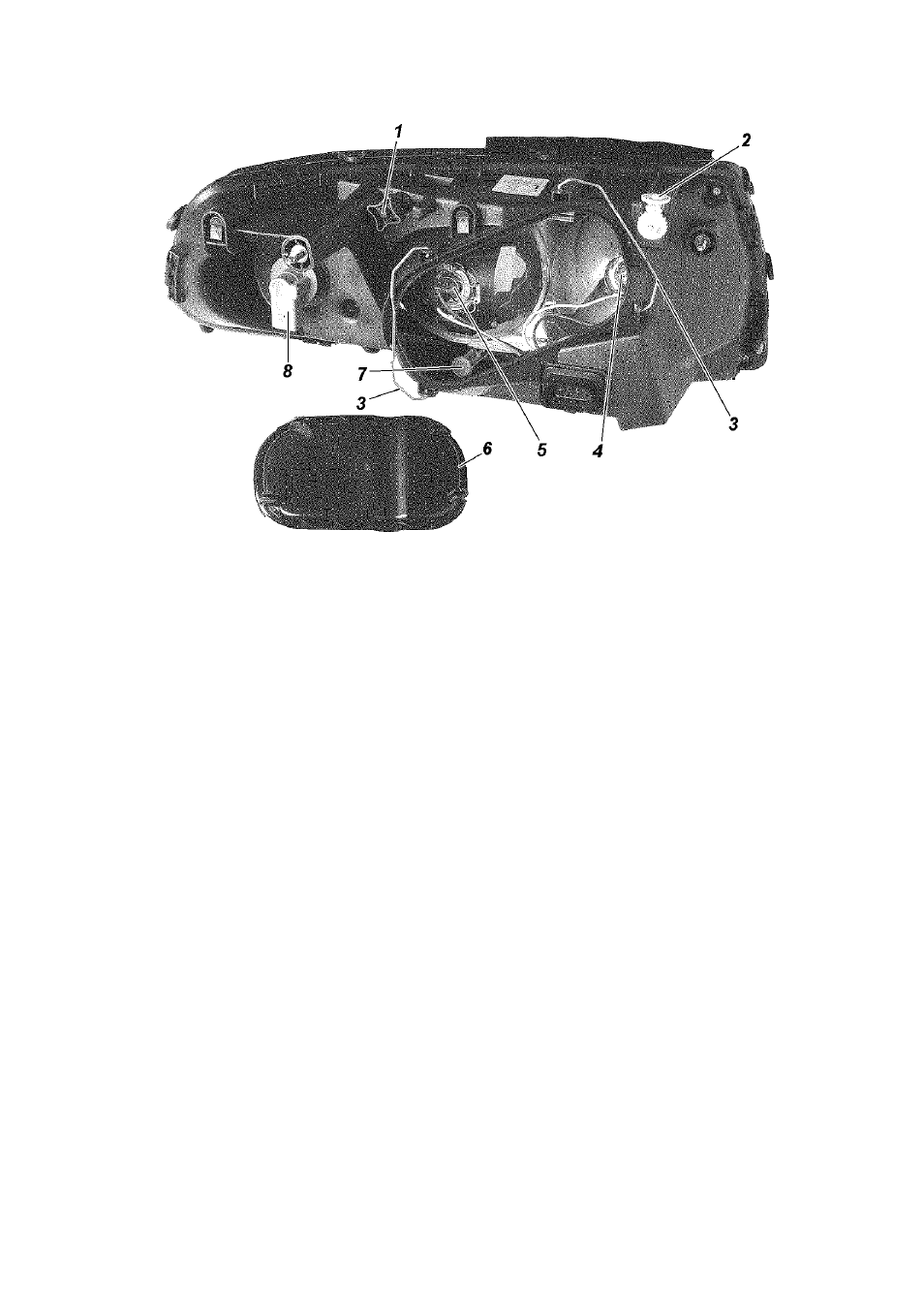

Рис. 9.33. Фара:
1 -регулировочный винт; 2 -регулировочная шестерня с внутренним
шестигранником; 3 -скоба; 4 -лампа дальнего света; 5 -лампа ближнего
света; 6 -крышка; 7 -патрон лампы габаритного огня; 8 -патрон лампы
указателя поворота
патрон по часовой стрелке (для правой фары) или против
часовой стрелки (для левой фары) и выньте патрон в сборе
с лампой.
Для замены лампы габаритных огней потяните за патрон
7 и выньте его в сборе с лампой.
Для замены ламп дальнего 4 и ближнего 5 света выведите
из пазов на крышке 6 пружинные скобы 3 и снимите
крышку. Отсоедините от лампы провод, выведите из пазов
усики пружинной защелки лампы и выньте лампу.
Установку галогенных ламп производите в перчатках, не
касаясь колбы лампы. При наличии на колбе жировых
следов, удалите их спиртом.
Противотуманные фары. Для регулировки противо-
туманных фар ослабьте гайки 1 и 2 (рис. 9.34) крепления
фар и, поворачивая корпус фары в горизонтальной и
вертикальной плоскостях, установите фару в положение,
при котором светотеневая граница совпадает с линией
1 (рис. 9.35), и в этом положении затяните гайки.
