ВНИМАНИЕ!
При эксплуатации необходимо соблюдать
требования безопасности и рекомендации по пользованию,
изложенные в инструкции на люк, приложенной к автомобилю.
Водитель обязан ознакомить пассажиров с требованиями
безопасности и контролировать соблюдение правил безопасного
использования люка.

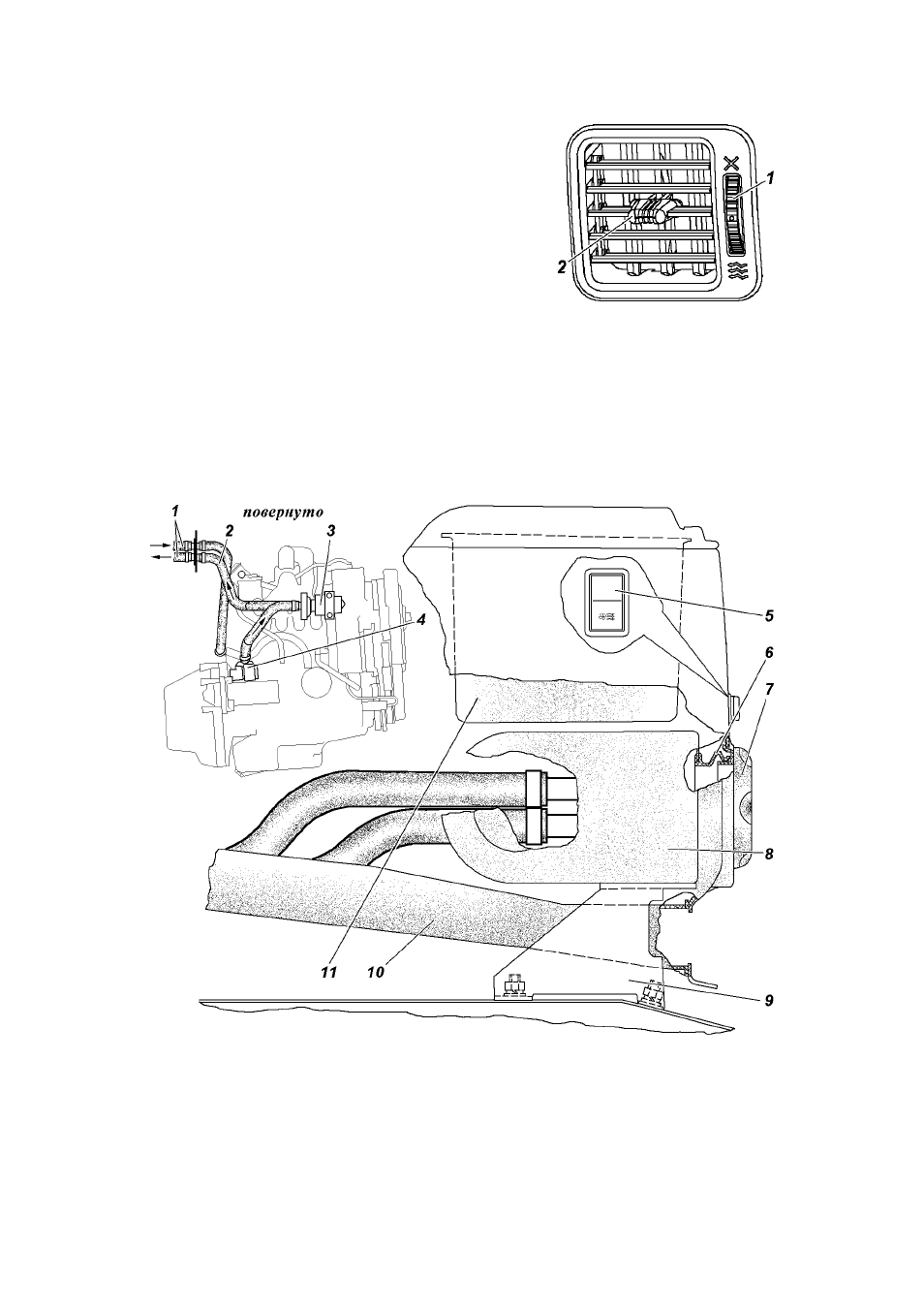

Рис. 3.10. Сопло обдува:
1 -рычажок управления заслонкой; 2 -
рычажок управления потоком воздуха
Рис. 3.11. Дополнительный отопитель:
1 -шланги отопителя; 2 -шланг подачи охлаждающей жидкости в отопитель;
3 -электродвигатель с насосом; 4 -штуцер; 5 -выключатель дополнительного
отопителя; 6 -уплотнитель дефлектора; 7 -дефлектор; 8 -радиатор и
электровентилятор дополнительного отопителя в корпусе; 9 -кронштейн;
10 -воздуховод обогрева ног задних пассажиров; 11 -корпус вещевого
ящика облицовки туннеля пола
стекла дверей, а также через люк
крыши при его наличии.
На часть автомобилей
устанавливается люк вентиляции
с электроприводом (рис. 3.12).
