42
и салона через сопла обдува, если открыты заслонки
(см. рис. 3.10);
-обдув салона через сопла, если открыты заслонки;
-обдув ног;
-обдув ветрового стекла, передних боковых стекол,
ног и обдув салона через сопла, если открыты
заслонки.
Рукояткой 1 включается электродвигатель вентилятора
и выбирается его скорость вращения.
Направление потоков воздуха можно изменять с помощью
рычажков 2 (см. рис. 3.10) на соплах обдува.
Для ускорения прогрева салона на стоящем автомобиле
включайте режим рециркуляции (см. рис. 3.5). При движении
режим рециркуляции необходимо отключать, так как это
приводит к запотеванию стекол.
При необходимости можно увеличить интенсивность
обогрева пассажиров заднего трехместного сиденья.
Для этого включите электродвигатель вентилятора и
электродвигатель насоса 3 (рис. 3.11) дополнительного
отопителя выключателем 5, расположенным на задней
панели напольного контейнера.
Направление потоков воздуха регулируется двумя
соплами обдува 3.
Вентиляция салона
Приточная вентиляция салона осуществляется по тем же
каналам при крайнем положении против часовой стрелки
рукоятки 3 (см. рис. 3.9). Вытяжная вентиляция
осуществляется за счет отверстий в задней обивке крыши и
внутренней панели проема двери задка, через опускные

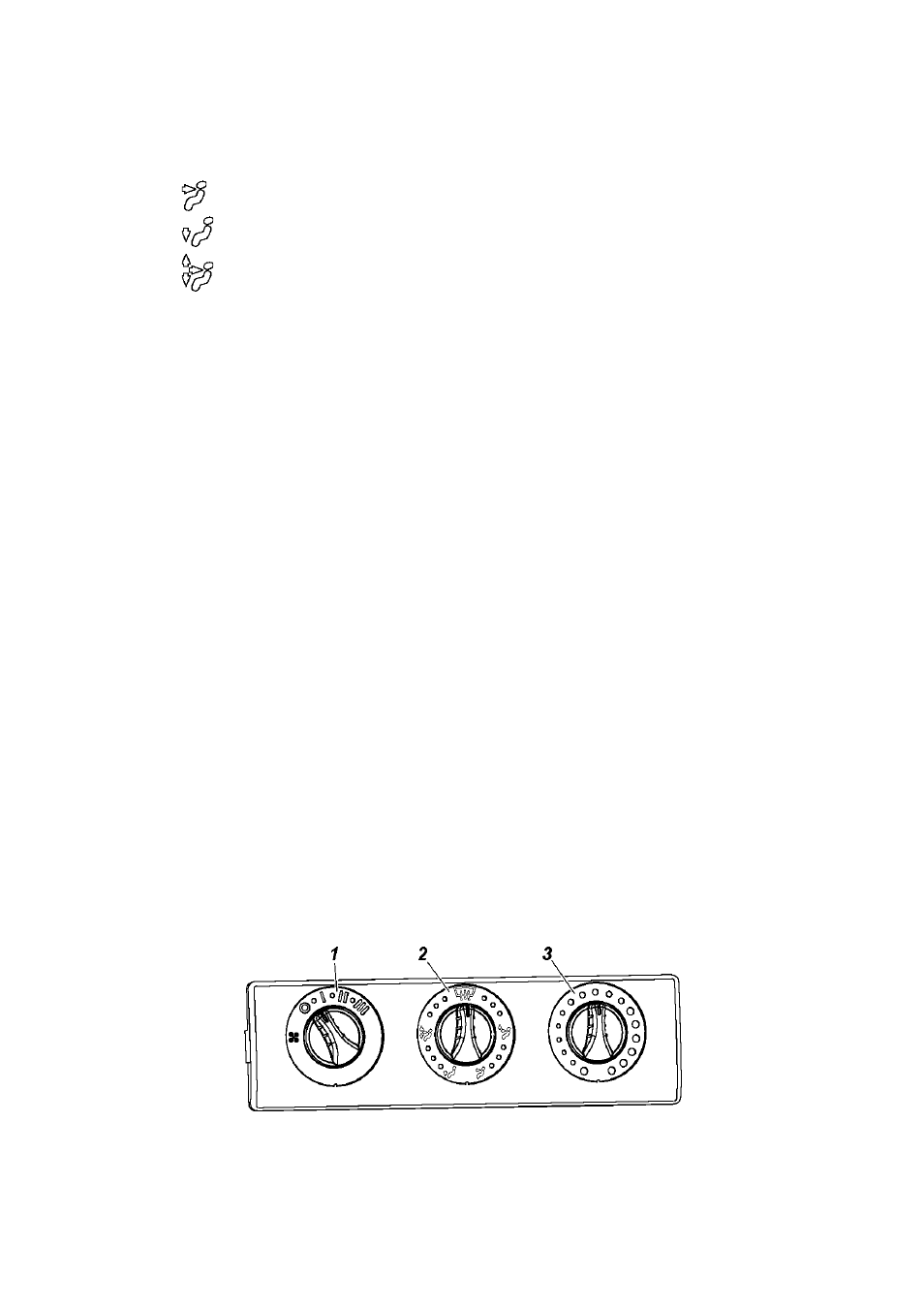

Рис. 3.9. Пульт управления отопителем:
1 -выключатель вентилятора отопителя; 2 -рукоятка управления
направлением подачи воздуха; 3 -рукоятка управления краном отопителя
