74 Введение
2.4
Индикаци
я
со
ст
о
я
ния

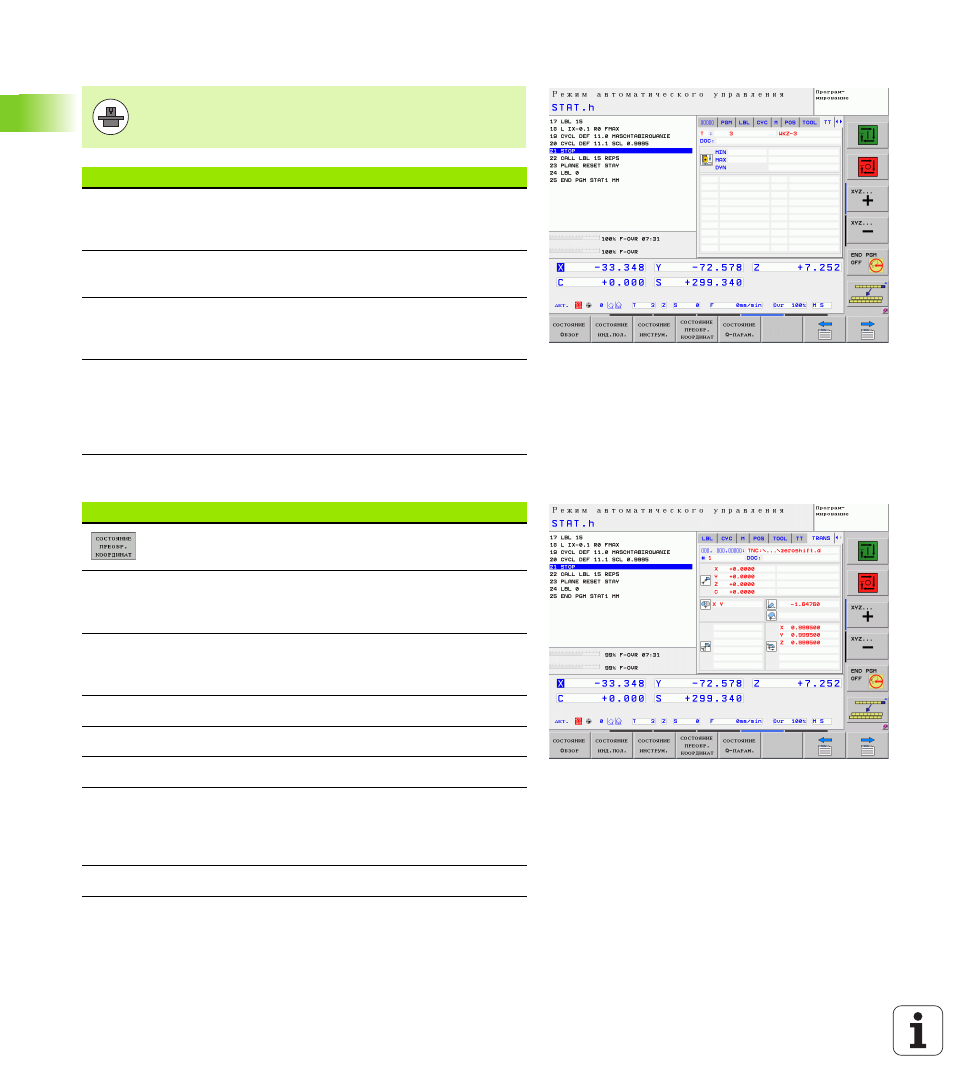

Измерение инструмента (закладка TT)
Преобразования координат (закладка TRANS)
См. в руководстве пользователя "Циклы", "Циклы преобразования
координат".
ЧПУ отображает закладку ТТ только в том случае, если
эта функция активна на данном станке.
Softkey Значение
Прямой
выбор
невозможен
Номер инструмента, который измеряется
Индикация, измеряется ли радиус
инструмента или его длина
MIN- и MAX-значение измерения отдельных
режущих кромок и результат измерения с
вращающимся инструментом (DYN)
Номер режущей кромки инструмента с
соответствующим значением измерения.
Символ "звездочка" за значением измерения
указывает на то, что оно находится за
пределами допуска из таблицы инструментов
Softkey Значение
Имя активной таблицы нулевых точек.
Активный номер нулевой точки (#),
комментарий из активной строки активного
номера нулевой точки (DOC) из цикла 7
Активное смещение нулевой точки (цикл 7);
ЧПУ отображает активное смещение нулевой
точки на осях (до 8 осей)
Зеркальное отражение оси (цикл 8)
Активный разворот плоскости обработки
Активный угол разворота (цикл 10)
Активный коэффициент масштабирования /
коэффициенты масштабирования (циклы 11 /
26); ЧПУ отображает активный коэффициент
масштабирования в осях (до 6 осей)
Центр центрического растяжения
