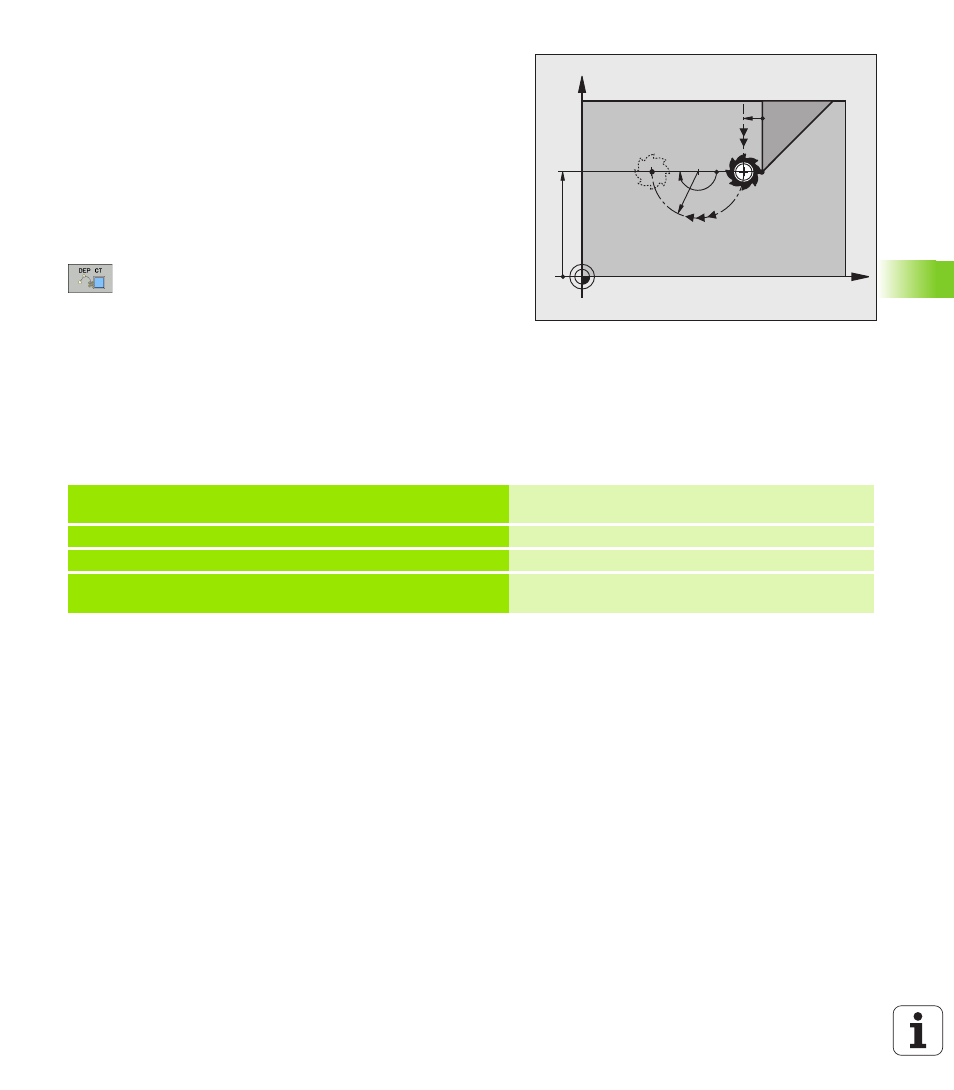

Отвод по касательной дуге вдоль контура:
DEP CT
Система ЧПУ перемещает инструмент по круговой траектории от
последней точки контура P
E
к конечной точке P
N
. Круговая
траектория примыкает к последнему элементу контура по
касательной.
U
Запрограммируйте последний элемент контура с конечной
точкой P
E
и поправкой на радиус
U
Начните диалог при помощи клавиши APPR/DEP и клавиши
Softkey DEP CT:
U
Центральный угол CCA круговой траектории
U
Радиус R круговой траектории
Инструмент должен быть отведен от заготовки с
той стороны, которая была задана коррекцией
на радиус: введите положительное значение
для R
Инструмент должен быть отведен от заготовки
со стороны, противоположной той, для
которой была задана коррекция на радиус:
введите отрицательное значение для R
Примеры NC-кадров
X
Y
20
P
N
R0
P
E
RR
R8 180°
RR
23 L Y+20 RR F100
Последний элемент контура: P
E
с поправкой на
радиус
24 DEP CT CCA 180 R+8 F100
Центральный угол=180°,
Радиус круговой траектории=8 мм
25 L Z+100 FMAX M2
Выход из материала по оси Z, возврат, конец
программы
