168 Программирование: программирование контуров
6.3
Вх
од
в
ко
н
тур
и
вых
о
д
из
ко
н
тур
а

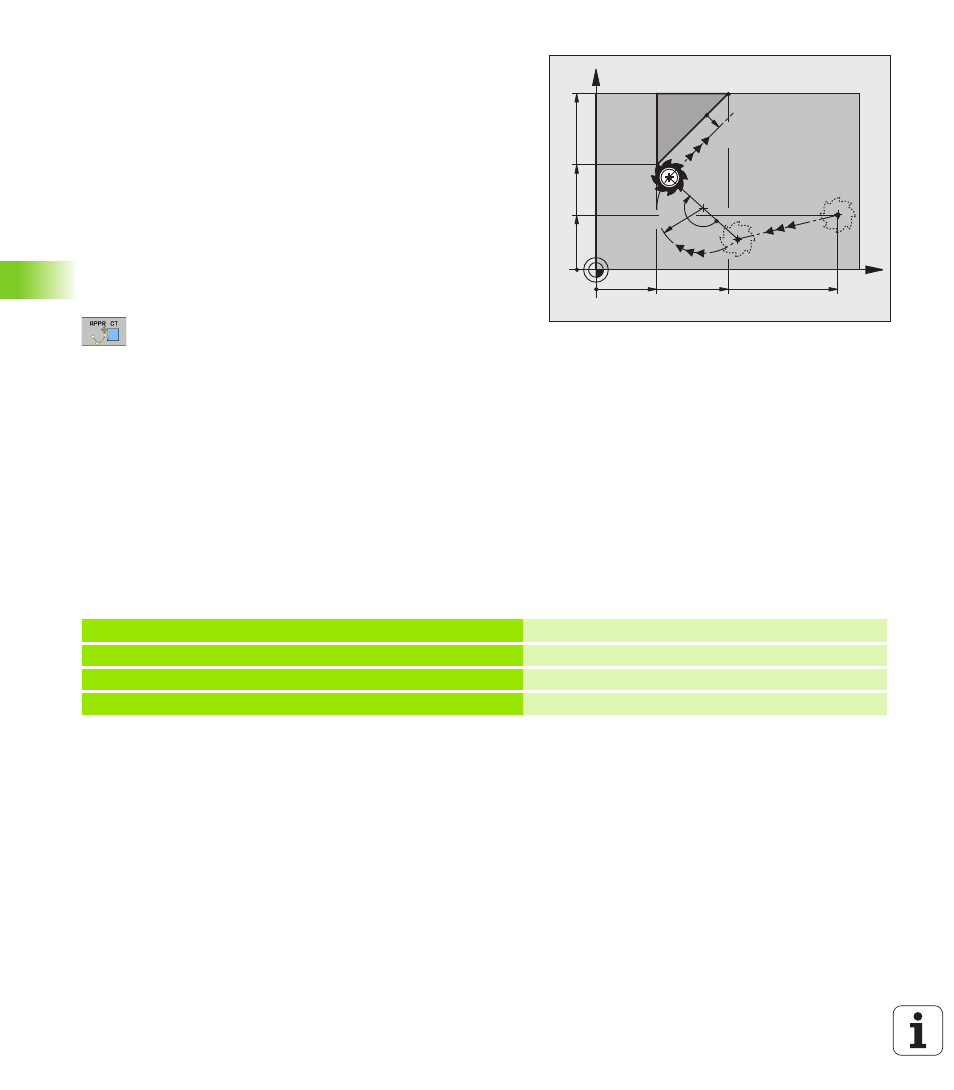

Подвод по касательной дуге с плавным
переходом: APPR CT
Система ЧПУ перемещает инструмент по прямой от точки старта
P
S
к вспомогательной точке P
H
. Оттуда она перемещает его по
круговой траектории, плавно переходящей в первый элемент
контура, к первой точке контура P
A
.
Круговая траектория от точки P
H
к P
A
определяется на основании
радиуса R и центрального угла CCA. Направление круговой
траектории задается выполнением первого элемента контура.
U Произвольная функция траектории: выполните подвод к точке
старта P
S
U Начните диалог при помощи клавиши APPR/DEP и клавиши
Softkey APPR CT:
U Координаты первой точки контура P
A
U Радиус R круговой траектории
„ Подвод к заготовке со стороны, определенной
поправкой на радиус: введите положительное
значение для переменной R
„ Подвод к заготовке с одной из ее сторон:
введите отрицательное значение для
переменной R
U Центральный угол CCA круговой траектории
„ Для CCA должно задаваться только
положительное значение
„ Максимальное значение ввода 360°
U Поправка на радиус RR/RL для обработки
Примеры NC-кадров
X
Y
10
20
PA
RR
PS
R0
PH
RR
40 10
CCA=
180°
R10
35
20
7 L X+40 Y+10 R0 FMAX M3 P
S
подвод без поправки на радиус
8 APPR CT X+10 Y+20 Z-10 CCA180 R+10 RR F100 P
A
с поправкой на радиус RR, радиус R=10
9 L X+20 Y+35 Конечная точка первого элемента контура
10 L ... Следующий элемент контура
